KE-2050_QA表 - 第20页
机 种 确 认 方法 安装 夹 具吸嘴，用 拨盘标 尺 测 定Ｌ 贴 装 头 ４个的平均和Ｒ 贴 装 头 的吸嘴套 轴 的 转动 中心差。 规格 值 ：１１９±０．０２ｍｍ 平行 销 4个Ｌ 贴 装 头的平均值和 Ｒ 贴 装 头的吸嘴套轴的旋转中心的芯间应为 １１９±０．０２ ｍｍ （用吸附高度 测定 ） 离吸附高度的最下点的距离 ＭＮＬＡ 贴 装 头 ３２ｍｍ ＦＭＬＡ 贴 装 头 ３２ｍｍ 例 用 拨盘标尺把 Ｌ１的 转动 中心 调…
机种
确认方法
安装夹具吸嘴，用拨盘标尺测定Ｌ贴装头４个的平均和Ｒ贴装头的吸嘴套轴的转动中心差。
规格值：差为０．０２ｍｍ以下 （在吸附高度测定）
4个Ｌ贴装头的平均值和Ｒ贴装头的吸嘴套轴的旋转中心的查应在０．０２ｍｍ以下。 （用吸附高度测定） Ｌ贴装头４个的平均值
离吸附高度的最下点的距离 例 =(0.005+0.010+0+0.005)/4
ＭＮＬＡ贴装头 ３２ｍｍ Ｌ１的测定值：５２．００５ =0.005
ＦＭＬＡ贴装头 ３２ｍｍ Ｌ２的测定值：５２．０１０
Ｌ３的测定值：５２．０００ Ｒ贴装头转动中心在以下的范围。
Ｌ４的测定值：５２．００５ 52.005±0.02mm
调整方法

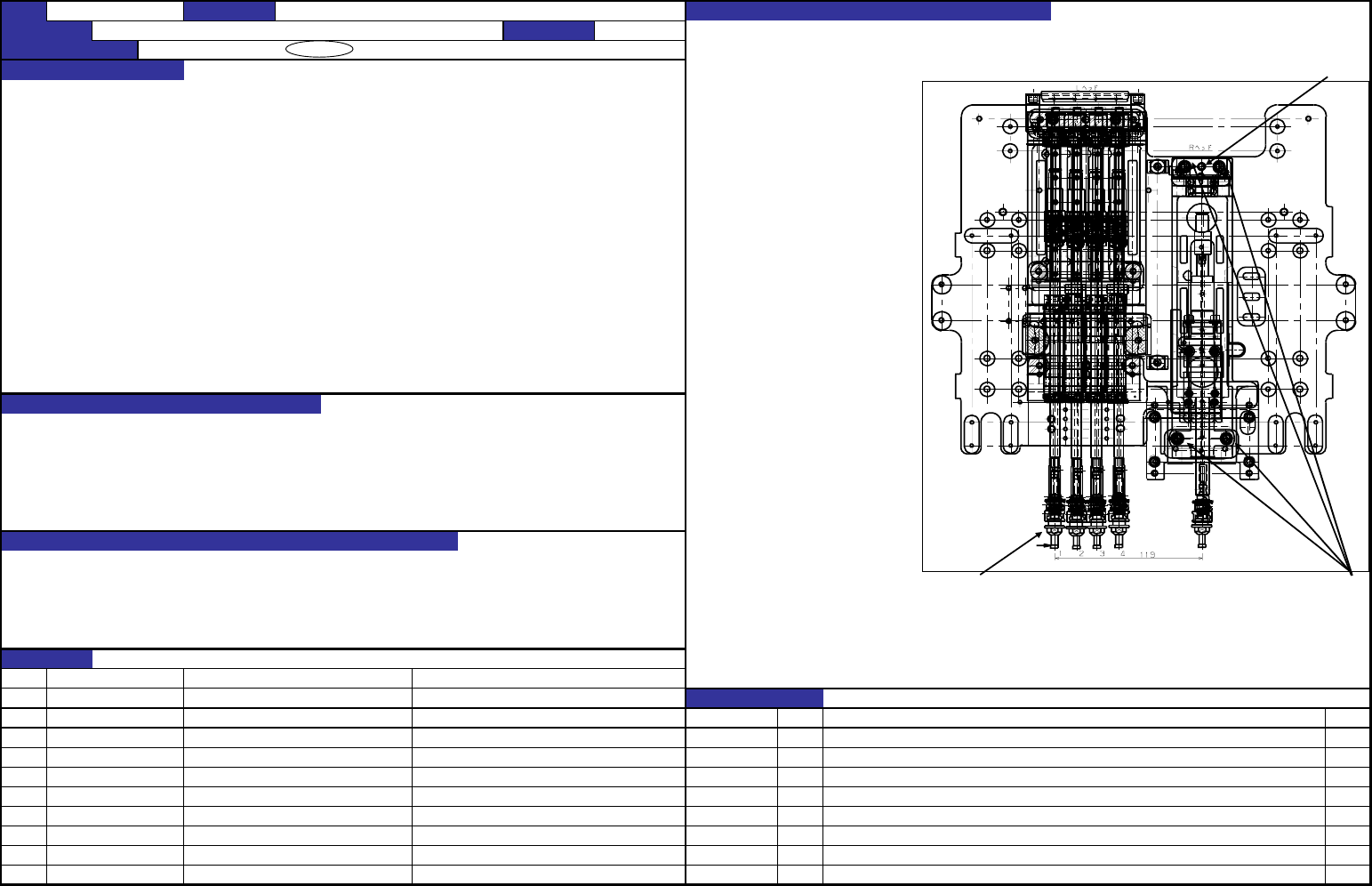

在贴装头支架ＩＣ和贴装头板６０之间（２处）选择上下相同厚度的贴装头中心
间隙片Ａ～Ｄ。
贴装头支架ＩＣ
大大影响同时吸附时的吸附可靠性。
元件吸附错误
夹具吸嘴
贴装头中心间隙片 贴装头板６０
元件跳起
ＬＡ识别异常
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－１４
QA表 ＮＯ． 15 (1/2) ＮＯ． 15 (2/2)
ＧＸ－５ 装置名称
贴装头装置（ＫＥ－２０６０） 确认方法及调整方法（故障处理方法）
功能名称
Ｙ方向贴装头芯间
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40001209
贴装头板６０
变更履历
货号
品名
有关质量特性
内容
E3020721000
贴装头中心缝隙Ｂ
t=0.05mm '02.09.30
新设定
E3019721000
贴装头中心缝隙Ａ
t=0.1mm
日期
E3047729000
贴装头中心缝隙Ｄ
t=0.02mm
E3021721000
贴装头中心缝隙Ｃ
t=0.03mm
机种
确认方法

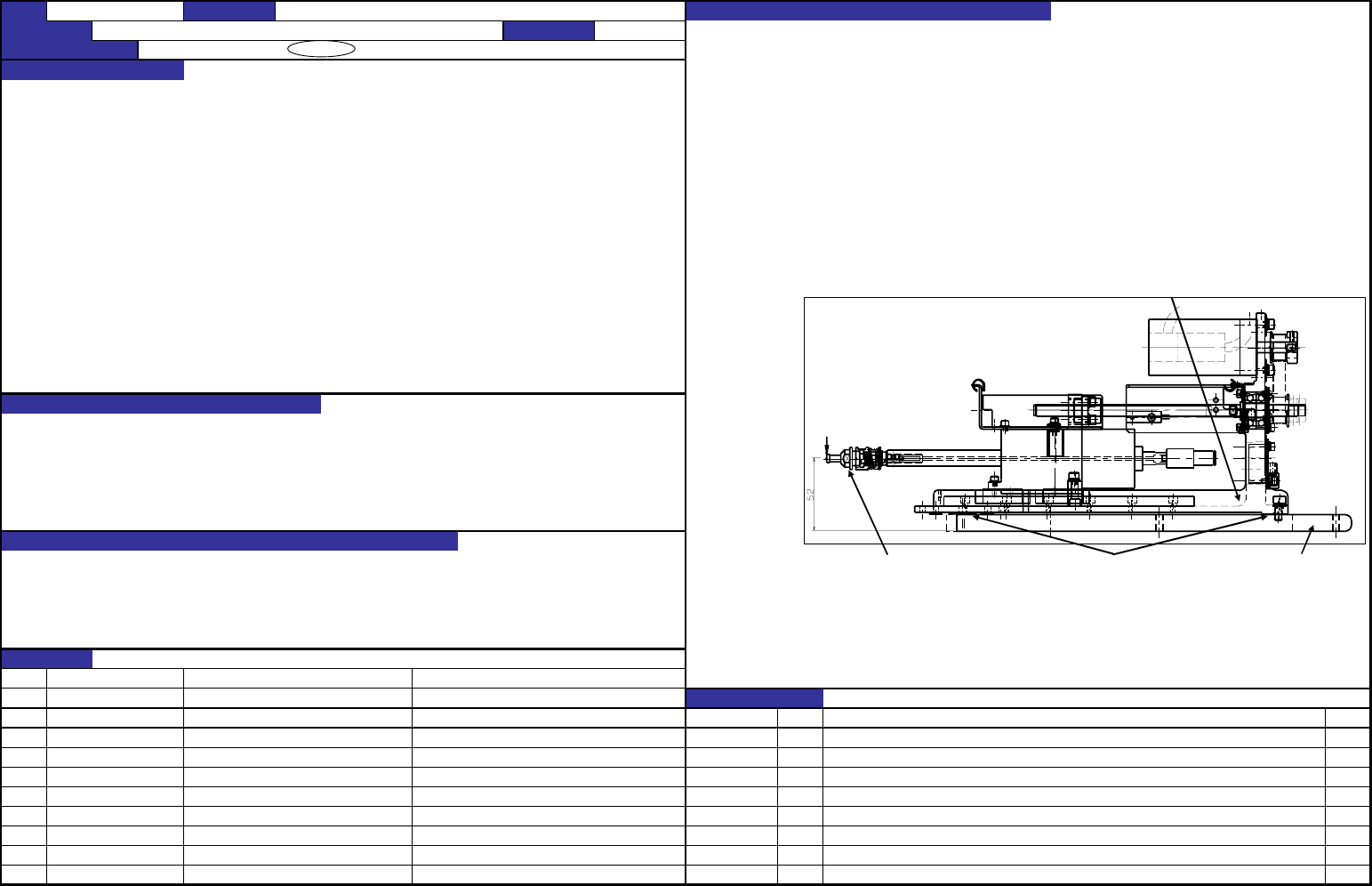

安装夹具吸嘴，用拨盘标尺测定Ｌ贴装头４个的平均和Ｒ贴装头的吸嘴套轴的转动中心差。
规格值：１１９±０．０２ｍｍ 平行销
4个Ｌ贴装头的平均值和Ｒ贴装头的吸嘴套轴的旋转中心的芯间应为 １１９±０．０２ｍｍ （用吸附高度测定）
离吸附高度的最下点的距离
ＭＮＬＡ贴装头 ３２ｍｍ
ＦＭＬＡ贴装头 ３２ｍｍ
例
用拨盘标尺把Ｌ１的转动中心调整为０
Ｌ２的测定值：１７．０１０
Ｌ３的测定值：３４．００５
Ｌ４的测定值：５１．００５
4个Ｌ贴装头的平均值
=(0+0.01+0.005+0.005)/4
=0.005
Ｒ贴装头的转动中心应在以下的范围。
119.005±0.02mm
大大影响同时吸附时的吸附可靠性。
调整方法
拧松Ｒ贴装
头的4个固定螺丝，
以上侧的平行销为中心，摆动
贴装头进行调整。
元件吸附错误
元件跳起 夹具吸嘴 固定螺丝
ＬＡ识别异常
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－１５
QA表 ＮＯ． 16 (1/2) ＮＯ． 16 (2/2)
货号
品名
有关质量特性
对象元件
功能名称
Ｘ方向贴装头芯间
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
编制日期
2002/9/30
ＧＸ－５ 装置名称
贴装头装置（ＫＥ－２０６０） 确认方法及调整方法（故障处理方法）
40001209
贴装头板６０
变更履历
内容
'02.09.30
新设定
日期
机种
确认方法

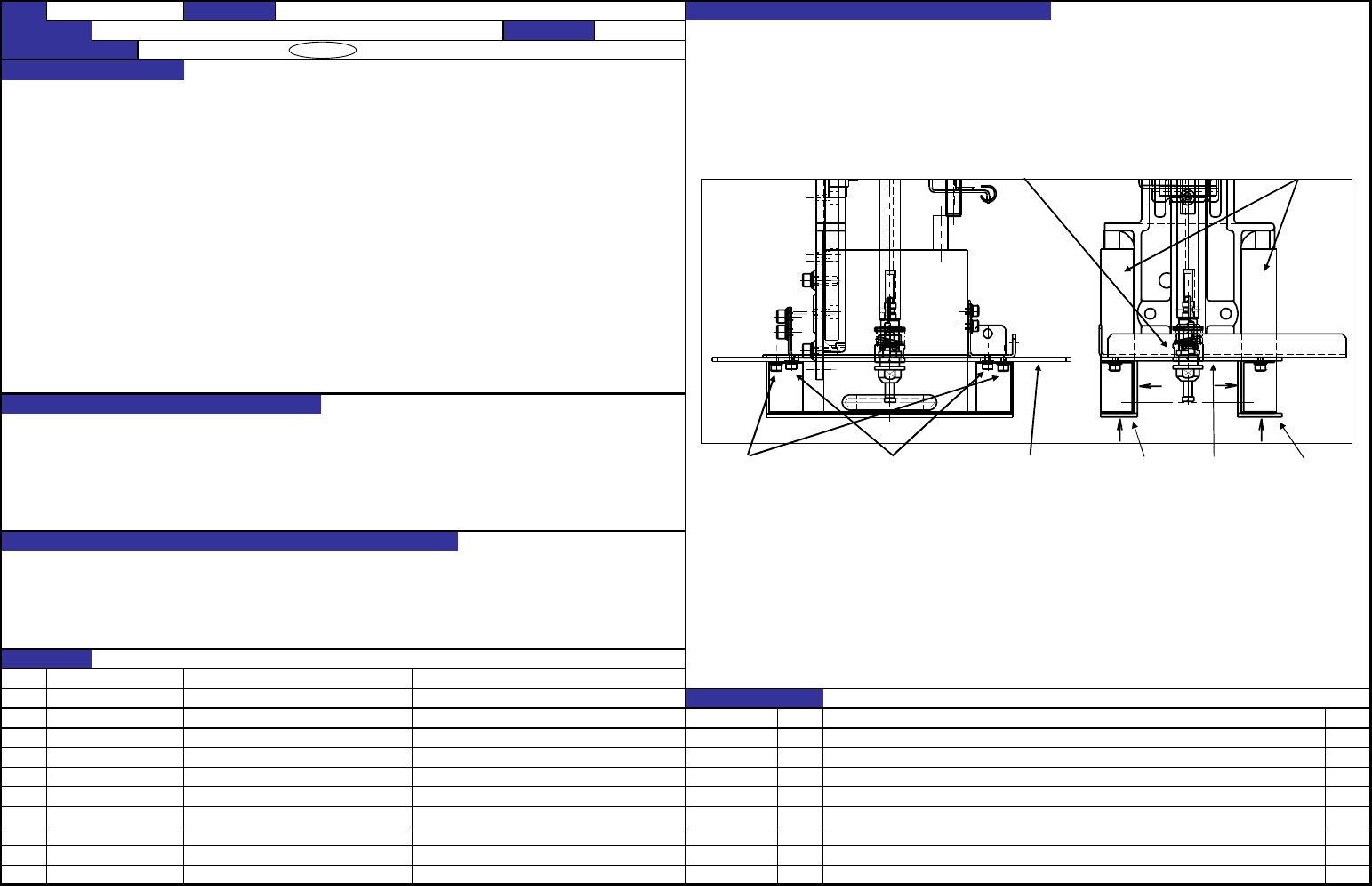

确认吸嘴套轴ＩＣ转动360度后，吸嘴套不碰到扩散器的φ１７ｍｍ孔。
让吸嘴头轴ＩＣ旋转360度后，吸嘴套应不能碰到扩散器。 调整方法
拧松扩散器座安装螺丝和扩散器安装螺丝，把吸嘴套轴ＩＣ转动360度之后，
把吸嘴套调整到不碰到扩散器的φ１７孔，然后固定扩散器的安装螺丝。
朝箭头方向按扩散器Ｓ，ＢＬ，ＢＲ的状态下固定扩散器座。
吸嘴套 ＦＭＬＡ
扩散器座安装螺丝 扩散器安装螺丝扩散器 扩散器ＢＬ 扩散器Ｓ 扩散器ＢＲ
扩散器损坏
ＮＯ
①
② ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１
】
－１６
QA表 ＮＯ． 1 ＮＯ． 1 (2/2)
ＧＸ－５ 装置名称
贴装头（ＭＮＬＡ贴装头） 确认方法及调整方法（故障处理方法）
功能名称
扩散器安装位置
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40001171
扩散器
变更履历
货号
品名
有关质量特性
内容
40001174
扩散器ＢＬ
'02.09.30
新设定
40001173
扩散器Ｓ
日期
40001292 吸嘴套
40001175
扩散器ＢＲ
