机 种 ２． 调整 方法 ２－２．同 步 皮 带 ＸＢ ２． 调整 方法 ２－１．同 步 皮 带 ＸＡ ①松 开固定 Ｘ皮 带架 Ｌ和Ｘ皮 带 架Ｒ的ＳＬ６０５２５９５ＴＮ。 ②用ＳＭ６０５７５５２ＴＰ 调整张力 。 ③ 拧紧 ＳＬ６０５２５９２ＴＮ。（ 拧紧钮 矩：８．５Ｎ・ｍ） ① 拧松 固定 马达 的ＳＬ６０５１６９２ＴＮ。 ② 拧 松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３００２ＴＮ 调整张力。 ③ 拧紧 ＳＬ６０５１６９２ＴＮ。（…
机种

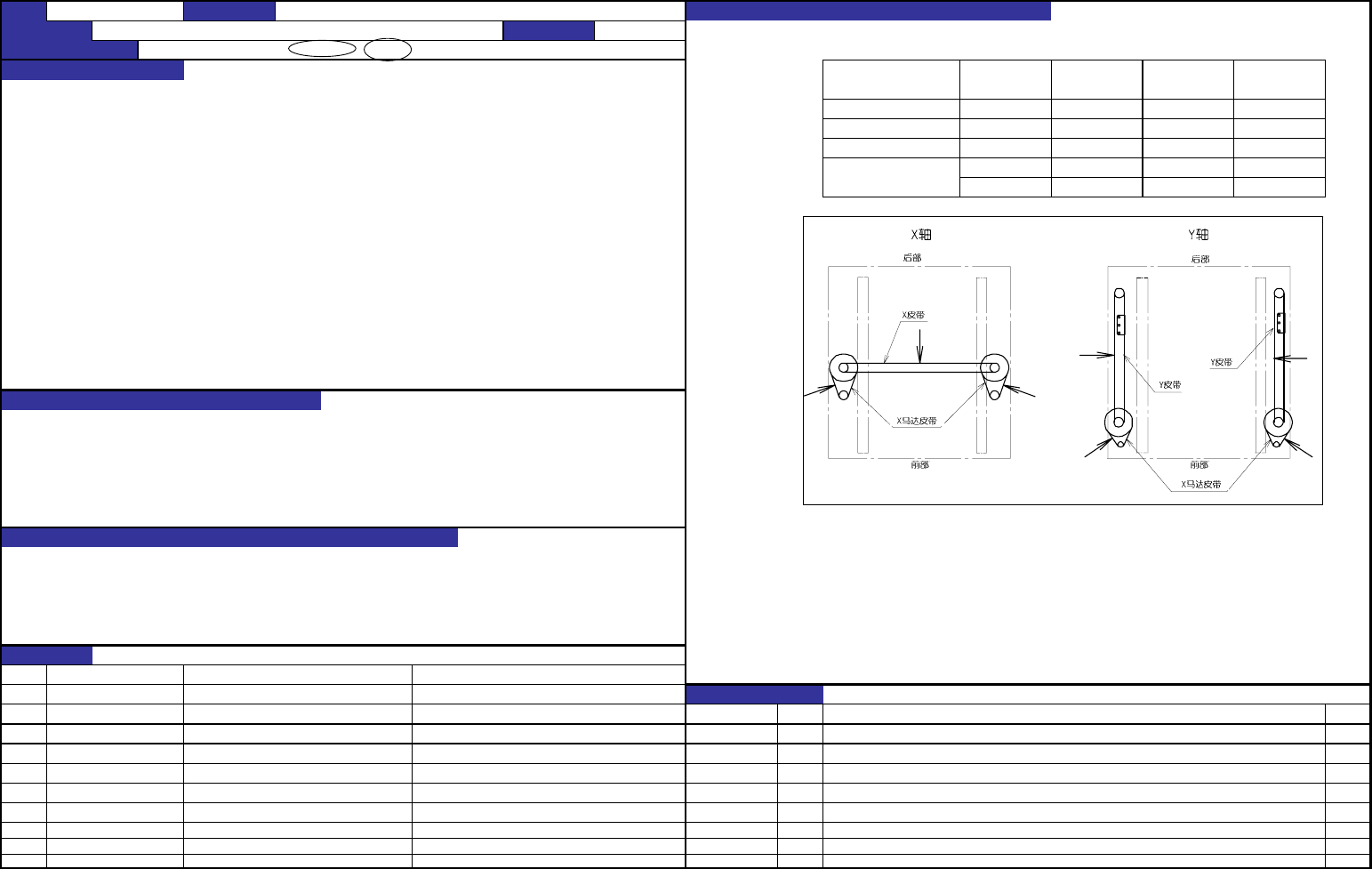

１．确认方法 把由尼塔公司制的张力计放到下图箭头部进行测定。
张力计输入项目
用由尼它制的张力计测定值如下。
１．出货时
Ｘ皮带（同步皮带ＸＢ）：９００±５０Ｎ
Ｙ皮带（同步皮带ＹＢ）：１１００±５０Ｎ
Ｘ马达皮带（同步皮带ＸＡ）：１４０±２０Ｎ
Ｙ马达皮带（同步皮带ＹＡ）：２９０±５０Ｎ
２．市场重新调整时
Ｘ皮带（同步皮带ＸＢ）：６５０Ｎ以上
Ｙ皮带（同步皮带ＹＢ）：８００Ｎ以上
Ｘ马达皮带（同步皮带ＸＡ）：１００Ｎ以上
Ｙ马达皮带（同步皮带ＹＡ）：２２０Ｎ以上
（注１）Ｙ马达皮带张力计测定值比实际测定值高３０Ｎ，实际张力值为
出货时：２９０±５０Ｎ、市场重新调整时：２２０Ｎ以上。
（注２）Ｘ马达皮带和Ｙ马达皮带的调整转动皮带轮在几处（至少5处以上）
测定张力，其平均值应在上述规格内。
关系到贴装·吸附位置的稳定时间（稳定特性），直接影响贴装精度。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常
４．动作时和停止时故障
ＮＯ
①
②
ＮＯ． 担当人
③
1
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－1
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（１）
确认方法及调整方法（故障处理方法）
功能名称
ＸＹ皮带张力（１／３）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
皮带种类 机种
皮带单位质量
ベルト幅
皮带跨度
(g/m・mm) (mm) (mm)
119
同步皮带ＹＡ 全机种
2.5 40 93
同步皮带ＸＡ 全机种
2.5 20
同步皮带ＸＢ 全机种
3.8 60 1157
同步皮带ＹＢ
５０Ｍ、６０Ｍ 3.8 70 1115
５０Ｌ、６０Ｌ 3.8 70 1221
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000688
同步皮带ＸＢ
变更履历
货号
品名
有关质量特性
内容
40000733
同步皮带ＹＢ（Ｌ）
０２．１０．０７
编制和新设定
40000732
同步皮带ＹＢ
日期
Ｙ马达皮带张力：２３０±５０Ｎ Ｙ马达批塞张力：在市场的调整：１９０±５０Ｎ→２２０±５０Ｎ
40000717
同步皮带ＹＭ
比实际测定值低３０Ｎ→比实际测定值高３０Ｎ
40000675
同步皮带ＸＭ
０２．１２．２６
机种

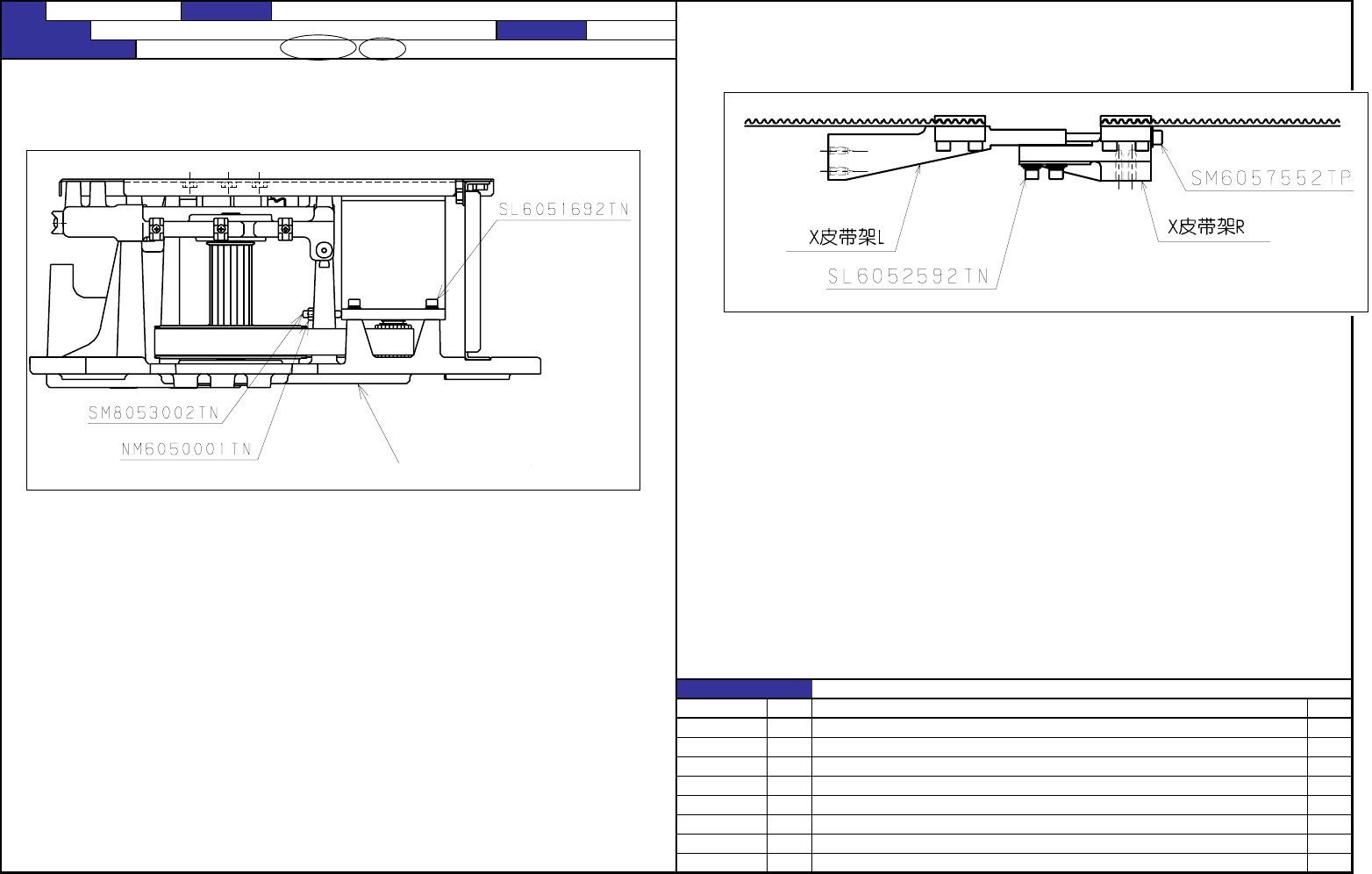

２．调整方法
２－２．同步皮带ＸＢ
２．调整方法
２－１．同步皮带ＸＡ
①松开固定Ｘ皮带架Ｌ和Ｘ皮带架Ｒ的ＳＬ６０５２５９５ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（拧紧钮矩：８．５Ｎ・ｍ）
①拧松固定马达的ＳＬ６０５１６９２ＴＮ。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３００２ＴＮ调整张力。
③拧紧ＳＬ６０５１６９２ＴＮ。（拧紧转矩：１５Ｎ・ｍ）
④固定ＮＭ６０５０００１ＴＮ。
ＮＯ． 担当人
【
5
】
－2
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（１）
功能名称
ＸＹ皮带张力（２／３）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
新设定
X机架组件
机种

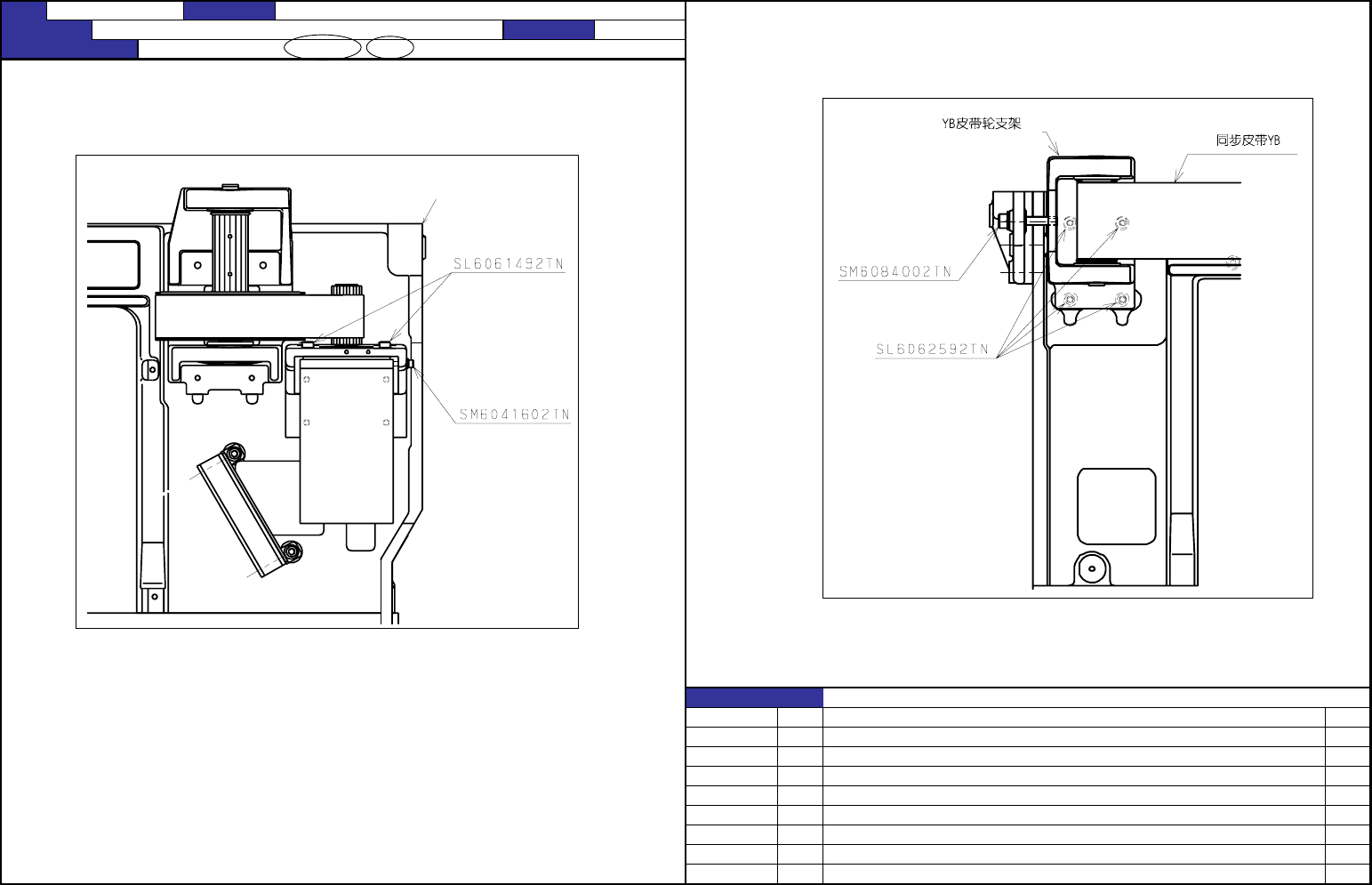

２．调整方法
２－４．同步皮带ＹＢ
２．调整方法
２－３．同步皮带ＹＡ
①拧松固定Ｙ马达的ＳＬ６０６１４９２ＴＮ。
②用ＳＭ６０４１６０２ＴＮ调整张力。
③拧紧ＳＬ６０６１４９２ＴＮ。（拧紧转矩：１０Ｎ・ｍ）
ＮＯ． 担当人
【
5
】
－3
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（１）
功能名称
ＸＹ皮带张力（３／３）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
新设定
Y轴架
