机 种 ２． 调整 方法 ２－４．同 步 皮 带 ＹＢ ２． 调整 方法 ２－３．同 步 皮 带 ＹＡ ① 拧 松固定Ｙ 马达 的ＳＬ６０６１４９２ＴＮ。 ②用ＳＭ６０４１６０２ＴＮ 调整张力。 ③ 拧紧 ＳＬ６０６１４９２ＴＮ。（ 拧紧转 矩：１０Ｎ・ｍ） ＮＯ． 担当人 【 5 】 －3 QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2) ＧＸ－５ 装置名称 ＸＹ装置（１） 功能名称 ＸＹ皮 带张力 （３／３） 编制日期 200…
机种
２．调整方法
２－２．同步皮带ＸＢ
２．调整方法
２－１．同步皮带ＸＡ
①松开固定Ｘ皮带架Ｌ和Ｘ皮带架Ｒ的ＳＬ６０５２５９５ＴＮ。
②用ＳＭ６０５７５５２ＴＰ调整张力。
③拧紧ＳＬ６０５２５９２ＴＮ。（拧紧钮矩：８．５Ｎ・ｍ）
①拧松固定马达的ＳＬ６０５１６９２ＴＮ。
②拧松ＮＭ６０５００１ＹＮ，用ＳＭ８０５３００２ＴＮ调整张力。
③拧紧ＳＬ６０５１６９２ＴＮ。（拧紧转矩：１５Ｎ・ｍ）
④固定ＮＭ６０５０００１ＴＮ。
ＮＯ． 担当人
【
5
】
－2
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（１）
功能名称
ＸＹ皮带张力（２／３）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
新设定
X机架组件
机种
２．调整方法
２－４．同步皮带ＹＢ
２．调整方法
２－３．同步皮带ＹＡ
①拧松固定Ｙ马达的ＳＬ６０６１４９２ＴＮ。
②用ＳＭ６０４１６０２ＴＮ调整张力。
③拧紧ＳＬ６０６１４９２ＴＮ。（拧紧转矩：１０Ｎ・ｍ）
ＮＯ． 担当人
【
5
】
－3
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（１）
功能名称
ＸＹ皮带张力（３／３）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
新设定
Y轴架
机种

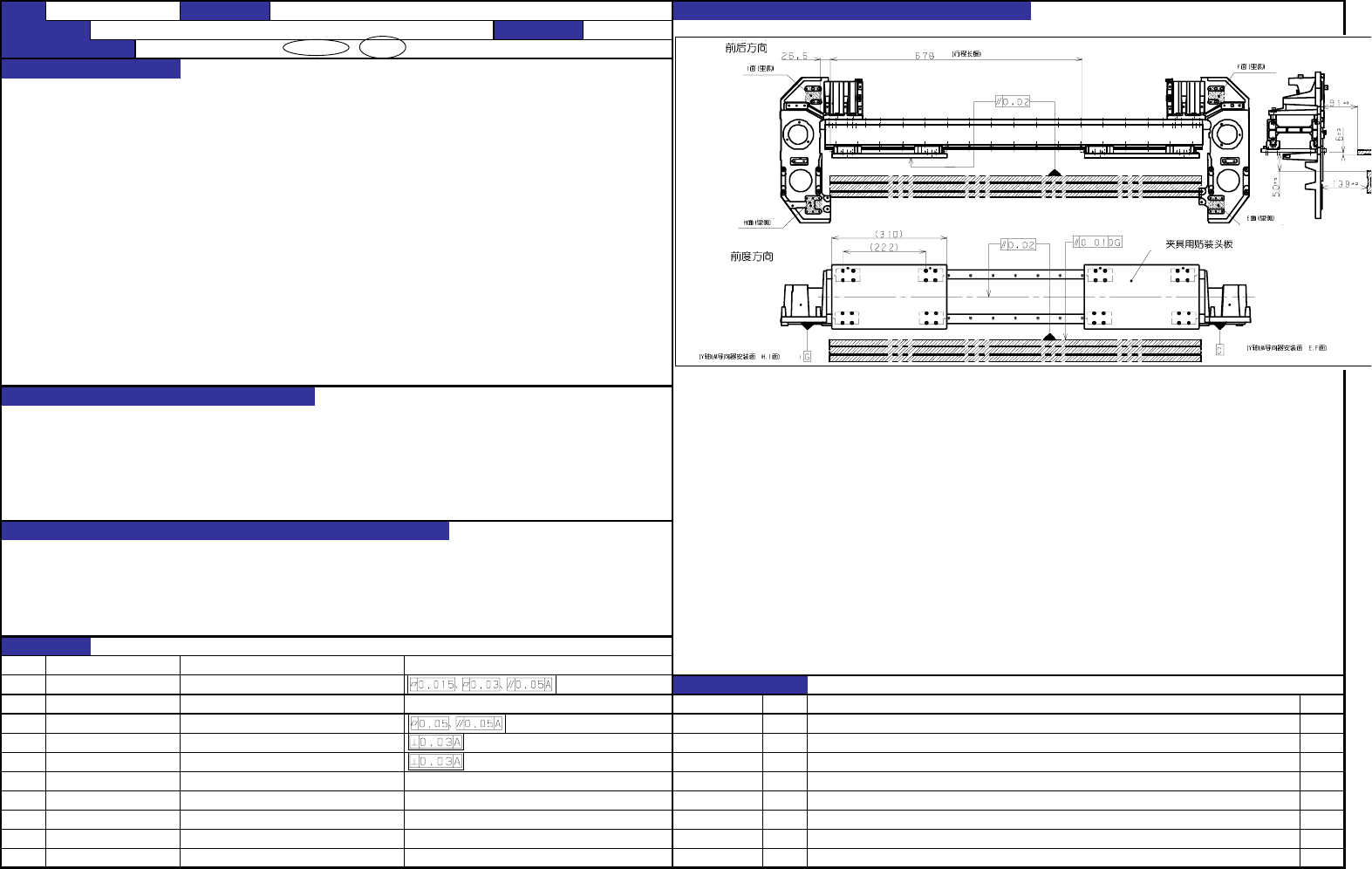

贴装头板的前后方向行走真直 ：２０μｍ以内
贴装头板的高度方向行走真直 ：２０μｍ以内
１．确认方法
（前后方向）把拨盘标尺安装到夹具用贴装头板的中央，从Ｘ架端的止动橡胶粘贴部到
２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩平行度应在０．０２以内。
（高度方向）把各拨盘标尺安装到夹具用贴装头板的左右两端，Ｘ架端的止动橡胶粘贴部
前后方向的真直影响Ｙ方向的贴装精度。
２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩2处的平行度应在０．０２以内。
高度方向的真直影响Ｘ方向的贴装精度。
２．调整方法
（前后方向）因为没有调整机构，所以检查Ｘ轴架、ＬＭ导向器Ｘ、后轨道的部件精度。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－4
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（２）
确认方法及调整方法（故障处理方法）
功能名称
Ｘ轴机架真直
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656
Ｘ轴机架
变更履历
货号
品名
有关质量特性
内容
40000660 倒轨
新设定
40000659
ＬＭ导向器Ｘ
日期
40000658 Ｘ机架端Ｒ
40000657 Ｘ机架端Ｌ
