机 种 贴 装 头 板 开始 移 动 ：５０Ｎ以下 移 动中的变动 ：１０Ｎ以下 移 动 中 应 没有松 动，异常声音，振动。 ※移 动 速度大 约为 ２００ｍｍ／ｓｅｃ。 １．确 认 方法 用 弹簧 秤等50N以下的力量 开始 向P方向拉 夹具贴 装 头 板。 另外，Ｘ架端的止 动 橡胶粘 贴 部的２６．５ｍｍ到６７８ｍｍ的行程之 间的力变动 应 在１０Ｎ以下。 用手把 夹具贴 装 头 板在行程程度之 间 移 动，确认 ＬＭ 导向 部…
机种
贴装头板的前后方向行走真直 ：２０μｍ以内
贴装头板的高度方向行走真直 ：２０μｍ以内
１．确认方法
（前后方向）把拨盘标尺安装到夹具用贴装头板的中央，从Ｘ架端的止动橡胶粘贴部到
２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩平行度应在０．０２以内。
（高度方向）把各拨盘标尺安装到夹具用贴装头板的左右两端，Ｘ架端的止动橡胶粘贴部
前后方向的真直影响Ｙ方向的贴装精度。
２６．５ｍｍ的位置到６７８ｍｍ的行程之间，对Ｉ型伸缩2处的平行度应在０．０２以内。
高度方向的真直影响Ｘ方向的贴装精度。
２．调整方法
（前后方向）因为没有调整机构，所以检查Ｘ轴架、ＬＭ导向器Ｘ、后轨道的部件精度。
１．贴装精度恶化
２．发生吸附异常
３．因吸附不良发生芯片跳起，激光异常。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－4
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（２）
确认方法及调整方法（故障处理方法）
功能名称
Ｘ轴机架真直
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656
Ｘ轴机架
变更履历
货号
品名
有关质量特性
内容
40000660 倒轨
新设定
40000659
ＬＭ导向器Ｘ
日期
40000658 Ｘ机架端Ｒ
40000657 Ｘ机架端Ｌ
机种

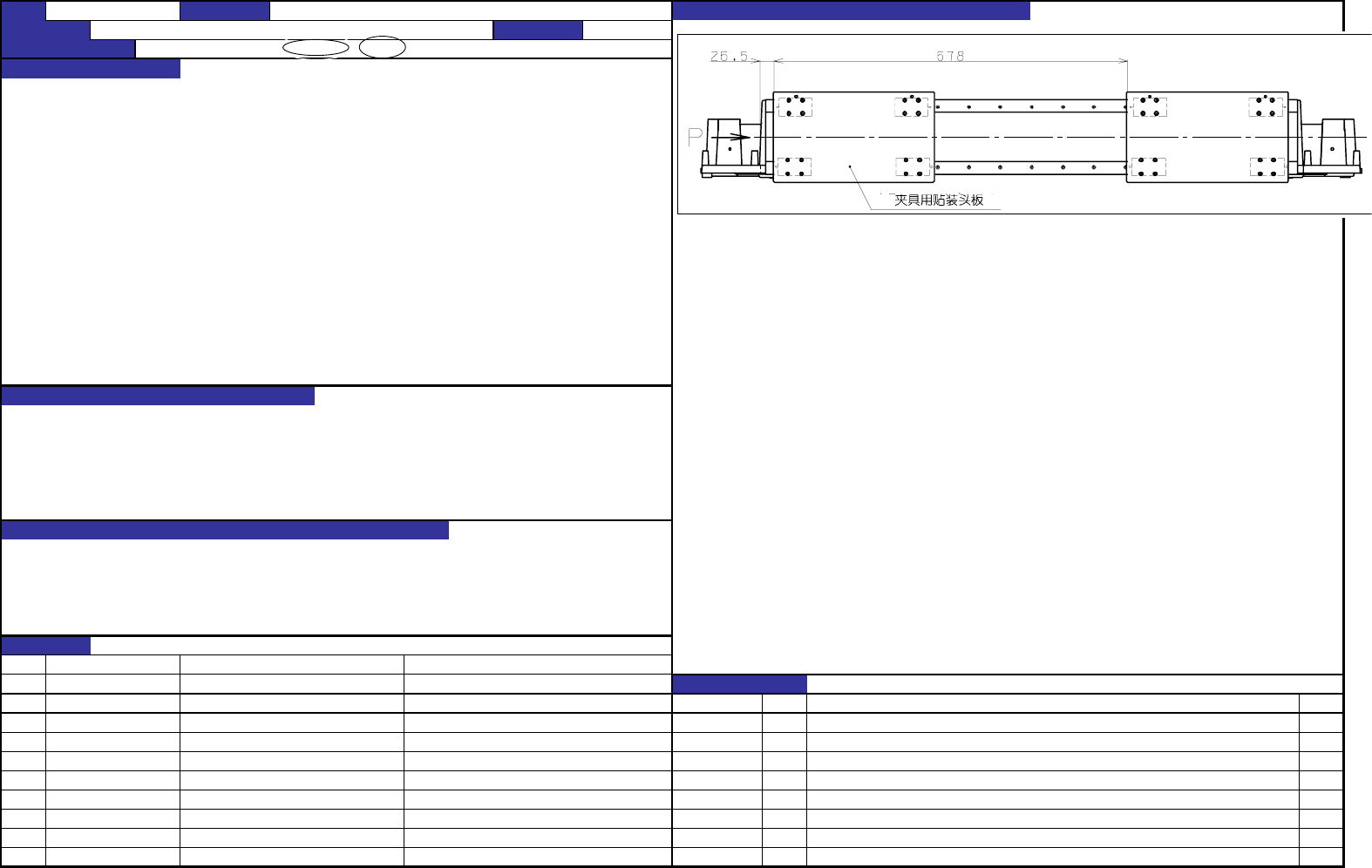

贴装头板开始移动 ：５０Ｎ以下
移动中的变动 ：１０Ｎ以下
移动中应没有松动，异常声音，振动。
※移动速度大约为２００ｍｍ／ｓｅｃ。
１．确认方法
用弹簧秤等50N以下的力量开始向P方向拉夹具贴装头板。
另外，Ｘ架端的止动橡胶粘贴部的２６．５ｍｍ到６７８ｍｍ的行程之间的力变动
应在１０Ｎ以下。
用手把夹具贴装头板在行程程度之间移动，确认ＬＭ导向部应没有异常声音
和振动（咕隆咕隆，比比）。
２．故障的处置方法
①．拧松移动固定夹具贴装头板的螺丝，确认块部是否安装得紧固。
②．确认２个ＬＭ导向器得平行度和真直度。
③．上述１、２没有问题时，确认ＬＭ导向器的球转动面和块内的球是否没有伤痕等。
有关机械动作中的声音。
有关
ＸＹ轴的稳定时间，稳定量。
１．ＬＭ导向器的动作异常声音
２．ＬＭ导向器的磨损
３．贴装精度恶化
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－5
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（３）
确认方法及调整方法（故障处理方法）
功能名称
Ｘ轴移动负荷
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656
Ｘ轴架
变更履历
货号
品名
有关质量特性
内容
新设定
40000659
ＬＭ导向器Ｘ
日期
机种

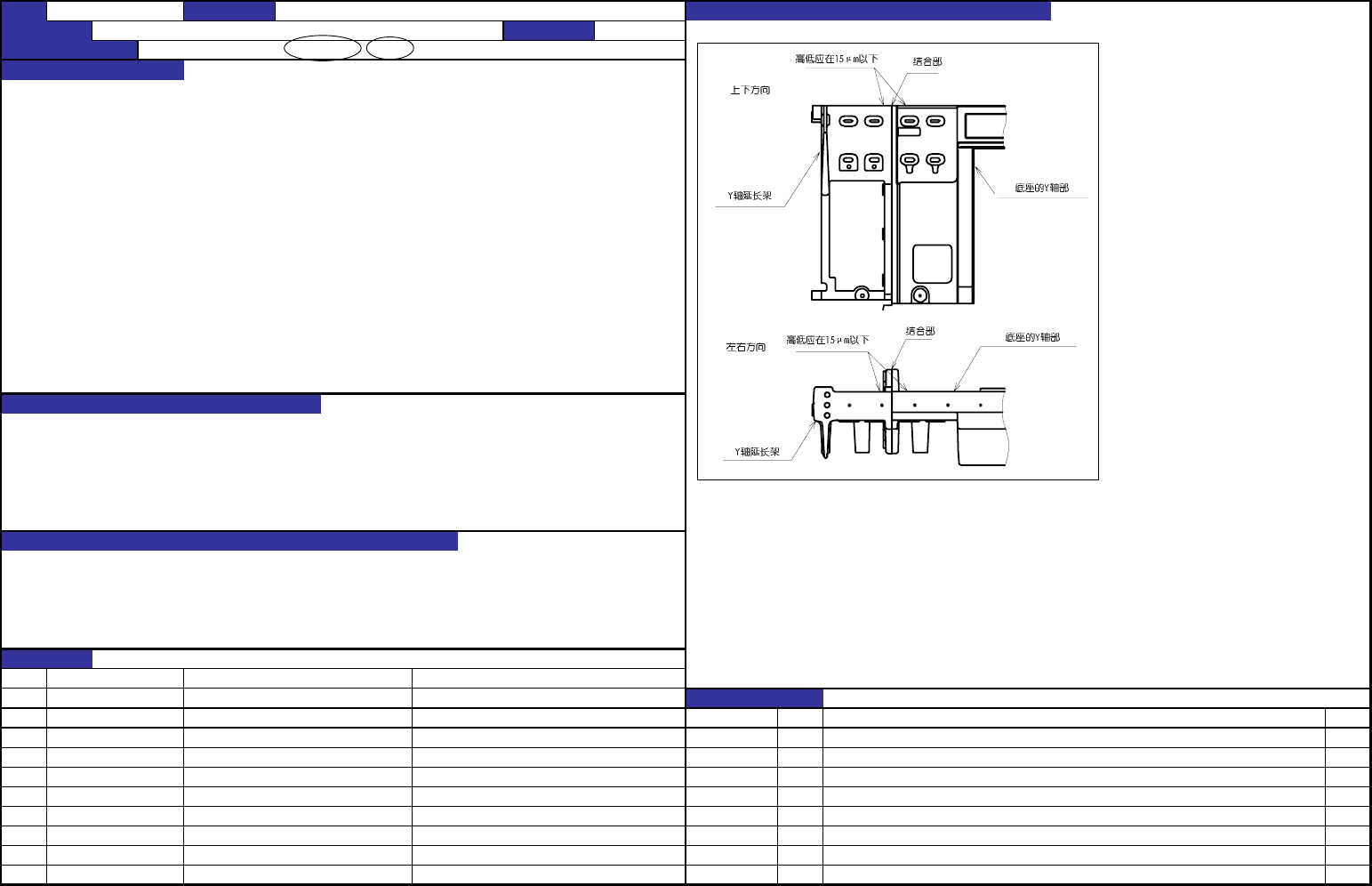

上下方向
左图所示的底座的Y轴部和
Ｙ轴延长架的结合部的高低
上下方向高低差 ：１５μｍ以下 应安装成１５μｍ以下。
左右方向高低差 ：０．１ｍｍ以下
左右方向
左图所示的底座的Y轴部和
Ｙ轴延长架的结合部的高低
应安装成０．１ｍｍ以下。
Ｙ轴后通道上下方向和左右方向的真直度·平行度，降低寿命。
１．Ｙ轴后通道损坏，故障
２．降低Ｙ轴后通道寿命
３．Ｙ轴后通道发生异常声音
４．Ｙ轴后ｔ通道的真直调整，平行调整不良。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－6
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
ＧＸ－５
装置名称
ＸY装置（４）
确认方法及调整方法（故障处理方法）
功能名称
Ｙ轴延长机架组装（Ｌ尺寸机）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000701
Ｙ轴延长机架Ｌ（Ｌ）
变更履历
货号
品名
有关质量特性
内容
新设定
40000702
Ｙ轴延长机架Ｒ（Ｌ）
日期
