机 种 上下方向 左 图 所示的底座的Y 轴 部和 Ｙ 轴 延 长 架的 结合 部的高低 上下方向高低差 ：１５μｍ以下 应 安装成１５μｍ以下。 左右方向高低差 ：０．１ｍｍ以下 左右方向 左 图 所示的底座的Y 轴 部和 Ｙ 轴 延 长 架的 结合 部的高低 应 安装成０．１ｍｍ以下。 Ｙ 轴 后通道上下方向和左右方向的真直度·平行度，降低寿命。 １．Ｙ 轴 后通道 损坏 ，故障 ２．降低Ｙ 轴 后通道寿命 ３．Ｙ 轴后通道发生异常…
机种
贴装头板开始移动 ：５０Ｎ以下
移动中的变动 ：１０Ｎ以下
移动中应没有松动，异常声音，振动。
※移动速度大约为２００ｍｍ／ｓｅｃ。
１．确认方法
用弹簧秤等50N以下的力量开始向P方向拉夹具贴装头板。
另外，Ｘ架端的止动橡胶粘贴部的２６．５ｍｍ到６７８ｍｍ的行程之间的力变动
应在１０Ｎ以下。
用手把夹具贴装头板在行程程度之间移动，确认ＬＭ导向部应没有异常声音
和振动（咕隆咕隆，比比）。
２．故障的处置方法
①．拧松移动固定夹具贴装头板的螺丝，确认块部是否安装得紧固。
②．确认２个ＬＭ导向器得平行度和真直度。
③．上述１、２没有问题时，确认ＬＭ导向器的球转动面和块内的球是否没有伤痕等。
有关机械动作中的声音。
有关
ＸＹ轴的稳定时间，稳定量。
１．ＬＭ导向器的动作异常声音
２．ＬＭ导向器的磨损
３．贴装精度恶化
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－5
QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（３）
确认方法及调整方法（故障处理方法）
功能名称
Ｘ轴移动负荷
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000656
Ｘ轴架
变更履历
货号
品名
有关质量特性
内容
新设定
40000659
ＬＭ导向器Ｘ
日期
机种
上下方向
左图所示的底座的Y轴部和
Ｙ轴延长架的结合部的高低
上下方向高低差 ：１５μｍ以下 应安装成１５μｍ以下。
左右方向高低差 ：０．１ｍｍ以下
左右方向
左图所示的底座的Y轴部和
Ｙ轴延长架的结合部的高低
应安装成０．１ｍｍ以下。
Ｙ轴后通道上下方向和左右方向的真直度·平行度，降低寿命。
１．Ｙ轴后通道损坏，故障
２．降低Ｙ轴后通道寿命
３．Ｙ轴后通道发生异常声音
４．Ｙ轴后ｔ通道的真直调整，平行调整不良。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【
5
】
－6
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
ＧＸ－５
装置名称
ＸY装置（４）
确认方法及调整方法（故障处理方法）
功能名称
Ｙ轴延长机架组装（Ｌ尺寸机）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000701
Ｙ轴延长机架Ｌ（Ｌ）
变更履历
货号
品名
有关质量特性
内容
新设定
40000702
Ｙ轴延长机架Ｒ（Ｌ）
日期
机种

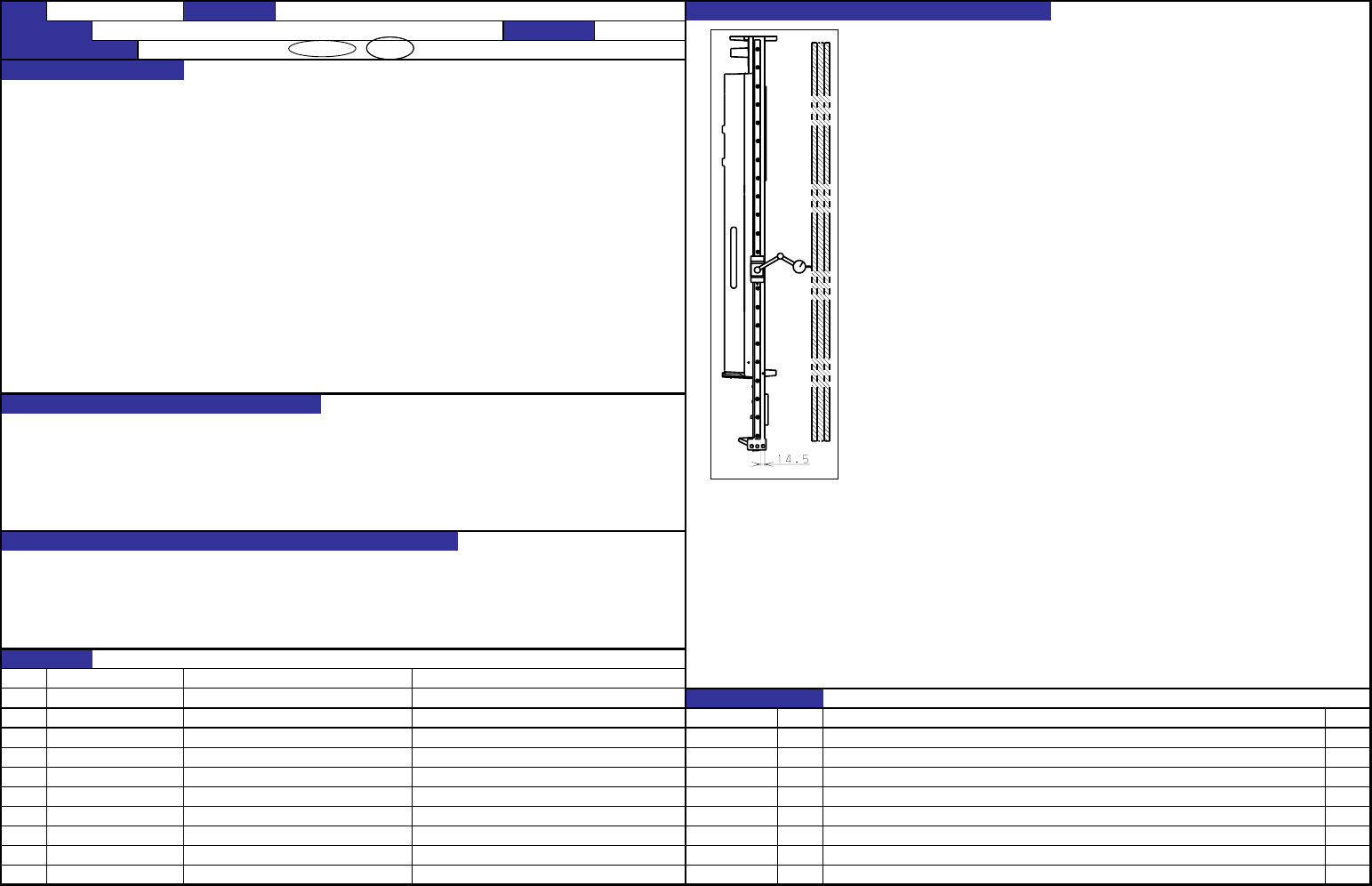

１．左测的后ｔ通道真直度
１－１．确认方法
①安装为了设置Ｉ型伸缩的夹具。
左侧的Ｙ轴后通道的真直度 ：２０μｍ以下 ②把拨盘表安装到后通道块，在导向器的两端调整I型伸缩位置
左右的Ｙ轴右ｔ通道平行度 ：２０μｍ以下 让拨盘表的直为”０”。
③在后通道的全行程，确认真直度为２０μｍ以下。
１－２．调整方法
①左图所示的底座的Y轴部的侧面加工面和后通道的距离在后通
道的前后两端距离，调整为１４．５ｍｍ。
②拧松真直度为规格外的后通道螺丝，把轨道位置的真直度重新
调整到为２０μｍ以下，拧紧螺丝。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的贴装精度。
会给Ｙ轴后通道增加负荷，Ｙ轴后通道损坏，降低寿命。
１．贴装精度（Ｘ方向）的恶化
２．Ｙ方向移动时发生异常声音
３．Ｙ轴后通道损坏，降低寿命。
ＮＯ
①
②
ＮＯ． 担当人
③
⑤
⑥
⑦
⑧
⑨
⑩
【5】－7
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
ＧＸ－５
装置名称
ＸＹ装置（５）
确认方法及调整方法（故障处理方法）
功能名称
Ｙ轴后通道的真直·平行（１／２）
编制日期
2002/10/7
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40000700 后通道Ｙ
变更履历
货号
品名
有关质量特性
内容
新设定
40000703 后通道Ｙ（Ｌ）
日期
