机 种 ＮＯ ① ② ＮＯ． 担当人 ③ 森田 ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【 6 】 －3 QA表 ＮＯ． 4 ＮＯ． 4 内容 新 设定 日期 变更 履 历 货号 品名 有 关质量 特性 对象 元件 预想故障 （ 应规格调整值 不良而 发生 的故障） 质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点 质量特性 ( 规格调整值 ) 功能作用（ 规格调整值 的意 义 ） 功能名称 供料器架高度 调整 编制日期 2002/…
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
6
】
－2
QA表 ＮＯ． 3 ＮＯ． 3
40000598
驱动器支架Ｃ
内容
E2506729000
驱动器支架 新设定
40000576
驱动器缸筒Ｒ
日期
40000575
驱动器缸筒Ｌ
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
驱动器缸筒（一次更换台）
编制日期
2002/10/7
ＧＸ５ 装置名称 供料装置
确认方法及调整方法（故障处理方法）

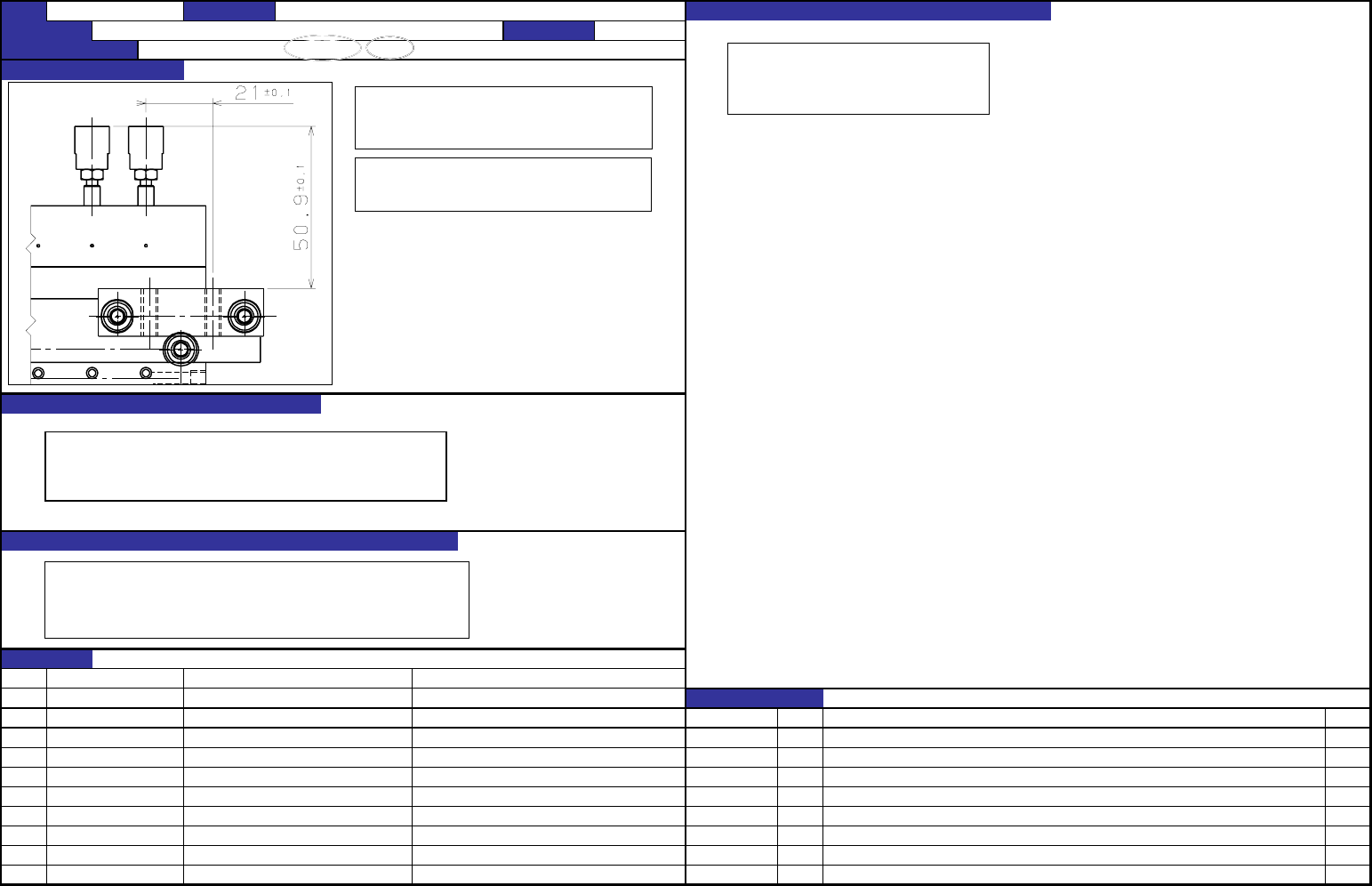

驱动支架Ｃ和驱动缸筒的组装位置关系(两
侧)
２１ ±0.2 正式安装时碰供料器。
５０．９±0.1 发生带式供料不良。
６０±3ｍｓ 发生带式供料不良。
在定盘上一边测定一般组装。
或用夹具保证。
可以与ＧＸ4使用同样夹具
驱动器缸筒的调整
６０±3ｍｓ
驱动缸筒主体组装位置
供料器和驱动缸筒推进位置
保证上述2项目的位置关系
机种
ＮＯ
①
②
ＮＯ． 担当人
③ 森田
④
⑤
⑥
⑦
⑧
⑨
⑩
【
6
】
－3
QA表 ＮＯ． 4 ＮＯ． 4
内容
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
供料器架高度调整
编制日期
2002/10/9
GX５ 装置名称 供料装置
确认方法及调整方法（故障处理方法）

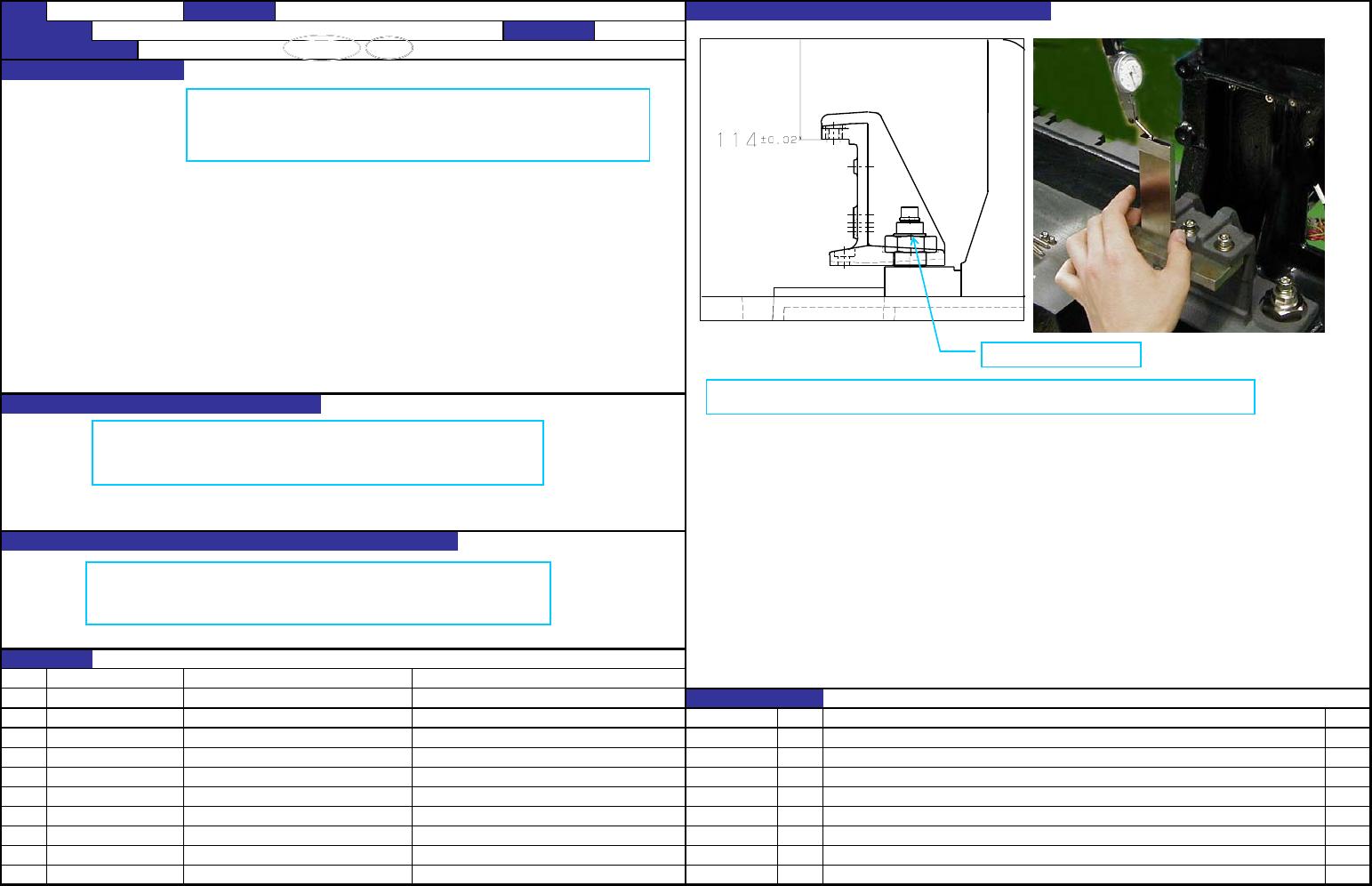

供料器安装面高度： 离ＣＡＬ部１１４±０．０２ｍｍ
与供料器安装面的Y轴的平行度：±０．０２ｍｍ
高度调整用螺栓和固定螺母
使用高度调整用螺栓和固定螺母，如图所示把夹具安装到供料器上，用拨盘仪测定，把离CAL块的高度和与
Y轴的平行度调整到规格值内。调整结束后，用固定螺母拧紧不让高度调整螺栓转动。
保证供料器的安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
6
】
－4
QA表 ＮＯ． 5 ＮＯ． 5
内容
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
功能名称
供料器支架高度调整2
编制日期
2002/10/9
GX5 装置名称 供料装置
确认方法及调整方法（故障处理方法）

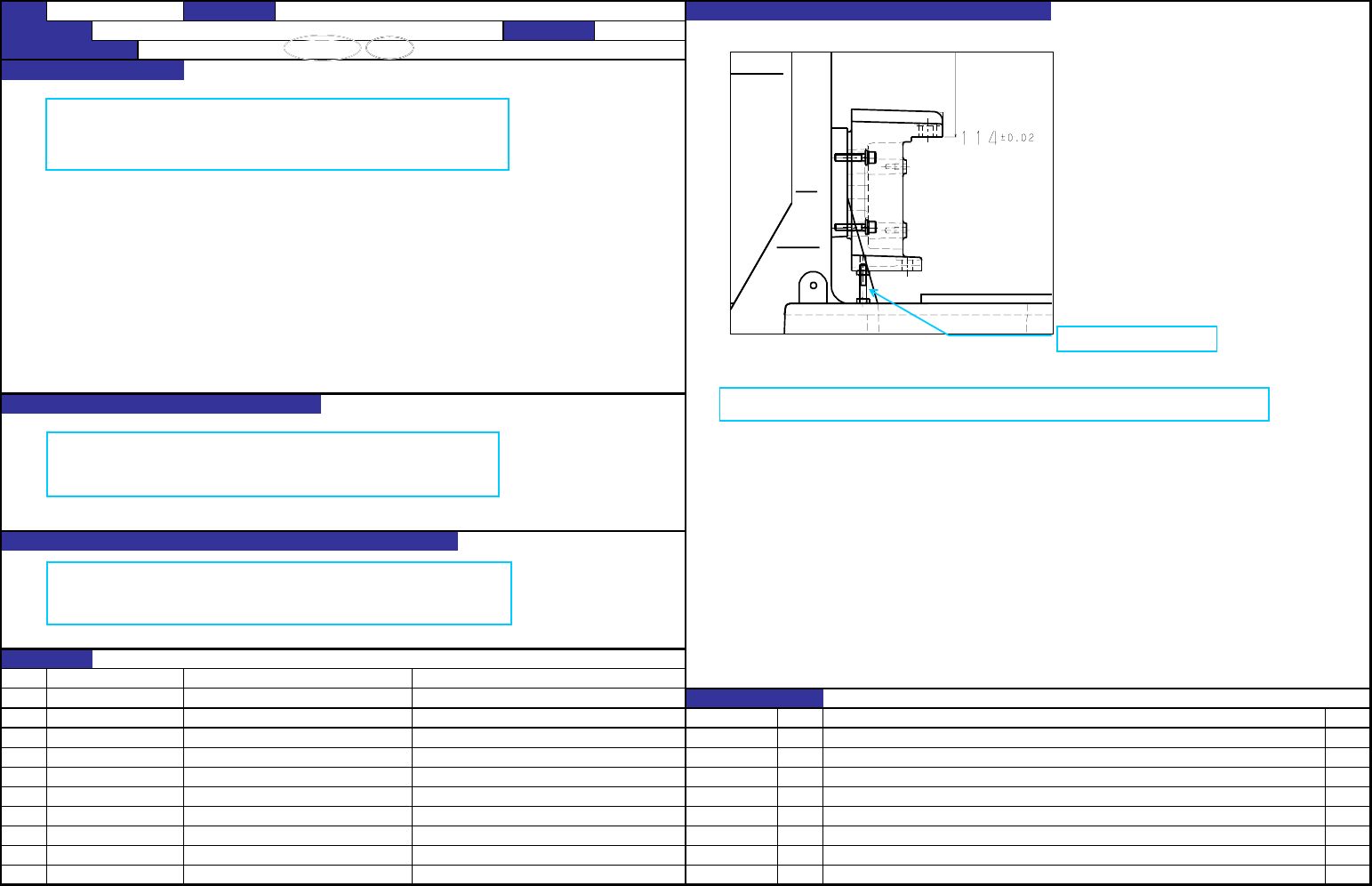

供料器安装面的高度：离CA１１４±０．０２ｍｍ
与供料器安装面的Y轴的平行度：±０．０２ｍｍ
使用高度调整用螺栓和固定用螺母，如图ＮＯ３所示，把夹具安装到供料器安装面，用拨盘仪测定，把离CAL
块的高度和与Y轴的平行度调整到规格值内。调整结束后，用固定用螺母拧紧不让高度调整螺栓转动。
高度调整用螺栓和固定螺母
保证供料器安装位置，保证带式供料器的间隔位置。
带式供料器吸附偏斜
同时吸附率降低
