机 种 ＮＯ． 担当人 0 2003.01.06 1 量 产试制评价时 的 变更 (加 强 导线 元件透 过识别 ) ＮＯ ① ② ③ 【 7 】 －3 QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2) KE-2050/KE-2060 装置名称 VCS 确 认 方法 及调整方法 （故障 处理 方法） 功能名称 VCS照明 调整 编制日期 2002/9/30 质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点 确 认 …
机种
ＮＯ． 担当人
0
ＮＯ
①
②
③
【
7
】
－2
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
KE-2050/KE-2060 装置名称 VCS
确认方法及调整方法（故障处理方法）
功能名称 VCS照明調整
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
2002.09.30
新设定
对象元件
货号
品名
有关质量特性
１．２ 下方照明(次调整)
１． 把ＶＣＳ夹具板Ｄ组件装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ件或跟踪球，选择下方照明。
４． 把灯光照明数据设定为方向水平、照明２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否是１３０±２(ＳＴＤ视野)，１２０±２(ＯＰ视
野)。
６． 按确认，调整电流值，然后从5反复。
７．
反
复
10
次
５
，
６
的操作
，
不
变电
流
值
，
进
行
调
整
。
１．３ 红侧照明(粗调整)
① 第１段
１． 把ＶＣＳ夹具板Ｄ组件放到ＨＴ夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球选择侧(红)第１段(左侧)。
４． 把照明图数据设定到垂直方向、线２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明图的ＭＡＸ＿ＬＶＬ变成２３０±２(ＳＴＤ视野)、
６５±２(ＯＰ视野)。
６． 按确认，如果不在调整值范围内时，调整标准电流值，再次从5反复。
７． 在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。
② 第２段
１． 把ＶＣＳ夹具板Ｄ组件，放到ＨＴ夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球选择侧(红)第２段(右侧)。
４． 把照明图数据设定
到垂直方向、线２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明图的ＭＡＸ＿ＬＶＬ变成２３０±２(ＳＴＤ视野)、
１００±２(ＯＰ视野)。
６． 按确认，如果不在调整值范围内，调整标准电流值，再次从5反复。
７．
在
调整值
范
围
内
，
不改
变电流值
，
反
复
10
次
５
，
６
的操作
，
确
认各调整值
。
１．粗调整
１．１ 同轴照射照明(粗调整)
１． ＨＴ夹具上放上ＶＣＳ夹具板Ｄ组件。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球，选择同轴照射。
４． 把照明数据设定为方向垂直和照明２５５(ＯＰ视野５１２)。
５． 按确认，ＶＣＳ画面上的灯光ＭＡＸ＿ＬＶＬ是否为１０５±２ ，请确认。
６． 按确认，如果没有调整时，请调整电流值，请反复调节。
７． 反复10次５，６的操作，不变电流值，进行调整。
机种
ＮＯ． 担当人
0
2003.01.06 1 量产试制评价时的变更(加强导线元件透过识别)
ＮＯ
①
②
③
【
7
】
－3
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
KE-2050/KE-2060 装置名称 VCS
确认方法及调整方法（故障处理方法）
功能名称
VCS照明调整
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
2002.09.30
新设定
对象元件
货号
品名
有关质量特性
１．４ 蓝侧照明(粗调整)
① 第1阶段
１． 把ＶＣＳ夹具板Ｄ组件装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）] [光量粗调整（L）]。
３． 用ＴＡＢ键或跟踪球，选择蓝侧第1阶段(左侧)。
４． 把照明数据设定为方向垂直、线２５５(ＯＰ视野５１２)。
５． 按确认，在ＶＣＳ画面上确认ＭＡＸ＿ＬＶＬ是否为１５５±３ (ＳＴＤ视野)、５５±２(ＯＰ视野)。
６． 按确认，没有调整值时，调整电流值，然后从5反复。(注１)
７． 有调整值时。进行５，６的操作不改变电流值，反复１０次，确认调整值。
８． ＳＴＤ视野时，输入下述电流值。
（标准／偏差变换用ＵＰ／ＤＯＷＮ键）。
（标准输入电流值） ＝ （调整的标准电流值）× ２ ＋ （偏差电流值） ÷ ３
(注１)用标准电流值不能调整时，把偏差电流值从１２８变为６４，再次调整标准电流值。
② 第２阶段
１． 把ＶＣＳ夹具板Ｄ组安装到HT夹具上。
２． 从主画面起动ＭＳ参数，选择[偏差
设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整(L）]。
３． 用ＴＡＢ键或跟踪球，选择侧(蓝色)第2段(右侧)。
４． 照明数据设定为方向垂直、线２５５(ＯＰ视野５１２)。
５． 按确认，确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否为１２０±３ (ＳＴＤ视野)、１５５±２(ＯＰ视
野)。
６． 按确认，没有调整值时，调整标准电流值，再次从5反复。(注１)
７． 有调整值时。进行５，６的操作，不改变电流值，反复10次，确认调整值。
８． ＳＴＤ视野时，输入下列的标准电流值。
（标准／偏差变换用ＵＰ／ＤＯＷＮ键）。
（标准输入电流值） ＝ （调整的标准电流值）× ２ ＋ （偏差电流值） ÷ ３
(注１)标准电流值不能调整时，把偏差电流值从１２８变为６４，请再次调整标准电流值。
１．５ 透过照明上段前后(粗调整)
◎ 此调整在ＶＣＳ偏差输入后再进行调整。
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
２．把５０８吸嘴安装到右贴装头上。
３．用ＴＡＢ键或跟踪球选择透过照明上段前后(左侧)。
４．把照明图数据设定为水平方向、线２１０(ＯＰ视野２７０)。
５．按确认之后，贴装头移动到ＶＣＳ上。请确认ＶＣＳ画面上的照明图ＭＡＸ＿ＬＶＬ
为１７０±３(ＳＴＤ视野)、２３０±３(ＯＰ视野)。此时，请确认线的位置应顶到吸
嘴。（参照图１．５）
６．按确认，如果没有在调整值范围内，调整标准电流值，再次从５反复。
７．在调整值范围内，不改变电流值，反复
10次５，６的操作，确认各调整值。
１．６ 透过照明上段左右(粗调整)
◎ 此调整请在ＶＣＳ偏差输入后再进行调整。
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差设定（Ｖ）][光量粗调整（L）]。
２．把５０８吸嘴安装到右贴装头。
３．用ＴＡＢ键或跟踪球选择透过照明上段前后(右侧)。
４．把照明图数据设定为垂直方向、线２0０(ＯＰ视野２７０)。
５．按确认之后，贴装头移动到ＶＣＳ上。请确认ＶＣＳ画面上的照明图ＭＡＸ＿ＬＶＬ
为200±３(ＳＴＤ视野)、２３０±３(ＯＰ视野)。此时，请确认线的位置应顶到吸
嘴。（参照图１．６）
６．按确认，如果没有在调整值范围内，调整标准电
流值，再次从５反复。
７．在调整值范围内，不改变电流值，反复10次５，６的操作，确认各调整值。

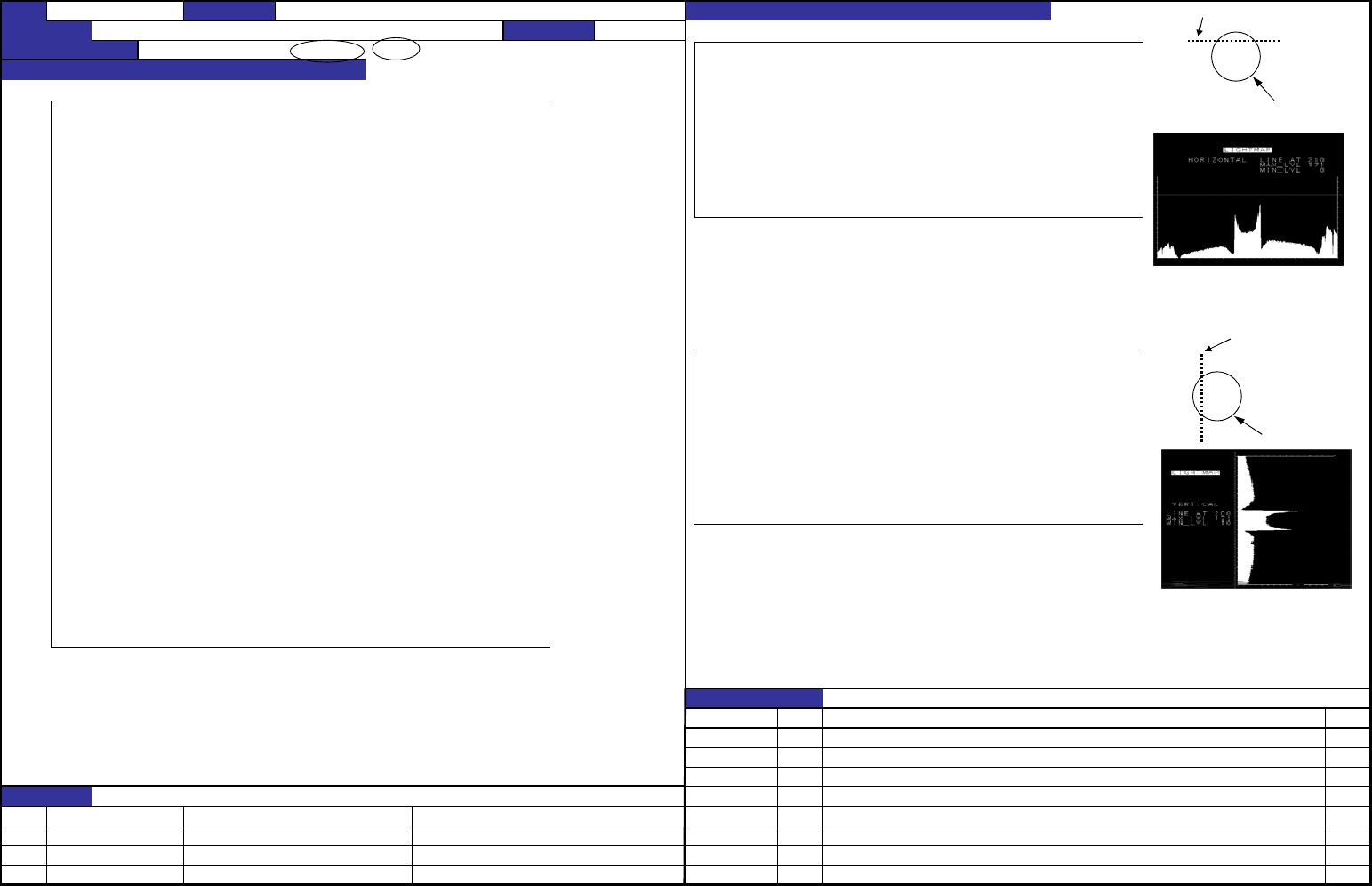

线
吸嘴
图１．５
照明图ＶＣＳ画面(ＳＴＤ视野)
线
吸嘴
图
１
．
６
照明图ＶＣＳ画面(ＳＴＤ视野)
机种
ＮＯ． 担当人
0
ＮＯ
①
②
③
【
7
】
－4
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
KE-2050/KE-2060 装置名称 VCS
确认方法及调整方法（故障处理方法）
功能名称
VCS照明调整
编制日期
2002/9/30
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
2002.09.30
新设定
对象元件
货号
品名
有关质量特性
１．７ 透过照明下段前后(粗调整)
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
２．用ＴＡＢ键或跟踪球，选择透过照明下段前后(左侧)。
３．照明设定为方向水平，照明１１０(ＯＰ视野１５０)。
４．按确认之后，贴装头移动到ＶＣＳ上。确认ＶＣＳ画面上照明ＭＡＸ＿ＬＶＬ是否是２２５±
３(ＳＴＤ视野)、２２０±３(ＯＰ视野)。
５．按确认，没有调整值时，调整标准电流值，从4反复。
６．有调整值时，进行４，５的操作不变电流值，反复10次，确认调整值。
１．８ 透过照明下段左右(粗调整)
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
２．用ＴＡＢ键或跟踪球，选择透过照明下段左右(右侧)。
３．照明设定为方向水平，照明２５５(ＯＰ视野１５０)。
４．按确认之后，贴装头移动到ＶＣＳ。确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否为２２０±
３(ＳＴＤ视野)、７０±３(ＯＰ视野)。
５．按确认，没有调整值时，调整标准电流值，从4反复。
６．有调整值时，进行４，５的操作不变电流值，反复10次，确认调整值。
２．微调整
进行微调整时，选择光量微调整（T）的项目进行调整。
２．１ 反射照明(微调整)
１．把ＣＡＬ部件E放到ＨＴ夹具上(参照图２．１)，按确认按键。
２．用照明图数据，指定水平方向和线（STD视野５００、OP视野８３０），(参照
图２．１)，按确认按键。
３．确认下列是否在调整值范围内。此时，确认照明图应在夹具有关的图案，
(注２)。如果在调整范围内，按确认按键，滑动调整，按再调整按键。
２４０≦ ＭＡＸ＿ＬＶＬ (确认最高差在５存储以内)
８０ ≧ ＭＩＮ＿ＬＶＬ (注１)
４．卸下夹具，按确认按键，然后按确认键返回初期画面。
(注１)最初的照明图的值为９０以上时，ＶＣＳ的护罩玻璃有异常的话，请进行更换。
(注２)没有照到时(没有散光)，有点击菜单，选择[照明控制][照明设定]，仅检查其
设定画面的同轴。按ＯＫ，再次右点击菜单,选择[照明控制]，然后
选择点灯
的ＶＣＳ则点灯。继续右点击菜单，选择照明图，选择线。
A
B
B
C
A
C
B
B
A
OP ８３０
STD ５００
A
B
B
A
＜HT夹具＞
对准端部放置
＜图２．１＞
