机种
ＮＯ． 担当人
0
ＮＯ
①
②
③
【
7
】
－4
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
KE-2050/KE-2060 装置名称 VCS
确认方法及调整方法（故障处理方法）
功能名称
VCS照明调整
编制日期
2002/9/30
质量保证类别
　功能・安全性　/　可靠性　/　安全性　/　商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
2002.09.30
新设定
对象元件
货号
品名
有关质量特性
１．７ 透过照明下段前后(粗调整)
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
２．用ＴＡＢ键或跟踪球，选择透过照明下段前后(左侧)。
３．照明设定为方向水平，照明１１０(ＯＰ视野１５０)。
４．按确认之后，贴装头移动到ＶＣＳ上。确认ＶＣＳ画面上照明ＭＡＸ＿ＬＶＬ是否是２２５±
３(ＳＴＤ视野)、２２０±３(ＯＰ视野)。
５．按确认，没有调整值时，调整标准电流值，从4反复。
６．有调整值时，进行４，５的操作不变电流值，反复10次，确认调整值。
１．８ 透过照明下段左右(粗调整)
１．从主画面起动ＭＳ参数，选择[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][光量粗调整（L）]。
２．用ＴＡＢ键或跟踪球，选择透过照明下段左右(右侧)。
３．照明设定为方向水平，照明２５５(ＯＰ视野１５０)。
４．按确认之后，贴装头移动到ＶＣＳ。确认ＶＣＳ画面上的照明ＭＡＸ＿ＬＶＬ是否为２２０±
３(ＳＴＤ视野)、７０±３(ＯＰ视野)。
５．按确认，没有调整值时，调整标准电流值，从4反复。
６．有调整值时，进行４，５的操作不变电流值，反复10次，确认调整值。
２．微调整
进行微调整时，选择光量微调整（T）的项目进行调整。
２．１ 反射照明(微调整)
１．把ＣＡＬ部件E放到ＨＴ夹具上(参照图２．１)，按确认按键。
２．用照明图数据，指定水平方向和线（STD视野５００、OP视野８３０），(参照
图２．１)，按确认按键。
３．确认下列是否在调整值范围内。此时，确认照明图应在夹具有关的图案，
(注２)。如果在调整范围内，按确认按键，滑动调整，按再调整按键。
２４０≦ ＭＡＸ＿ＬＶＬ (确认最高差在５存储以内)
８０ ≧ ＭＩＮ＿ＬＶＬ (注１)
４．卸下夹具，按确认按键，然后按确认键返回初期画面。
(注１)最初的照明图的值为９０以上时，ＶＣＳ的护罩玻璃有异常的话，请进行更换。
(注２)没有照到时(没有散光)，有点击菜单，选择[照明控制][照明设定]，仅检查其
设定画面的同轴。按ＯＫ，再次右点击菜单,选择[照明控制]，然后
选择点灯
的ＶＣＳ则点灯。继续右点击菜单，选择照明图，选择线。
A
B
B
C
A
C
B
B
A
OP ８３０
STD ５００
A
B
B
A
＜HT夹具＞
对准端部放置
＜图２．１＞
机种
ＮＯ． 担当人
0
ＮＯ
①
②
③
【
7
】
－5
QA表 ＮＯ．
KE-2050/KE-2060 装置名称 VCS
确认方法及调整方法（故障处理方法）
功能名称
VCS照明调整
编制日期
2002/9/30
质量保证类别
　功能・安全性　/　可靠性　/　安全性　/　商品特点
确认方法和调整方法（故障处理方法）
变更履历
日期 内容
2002.09.30
新设定
对象元件
货号
品名
有关质量特性
1

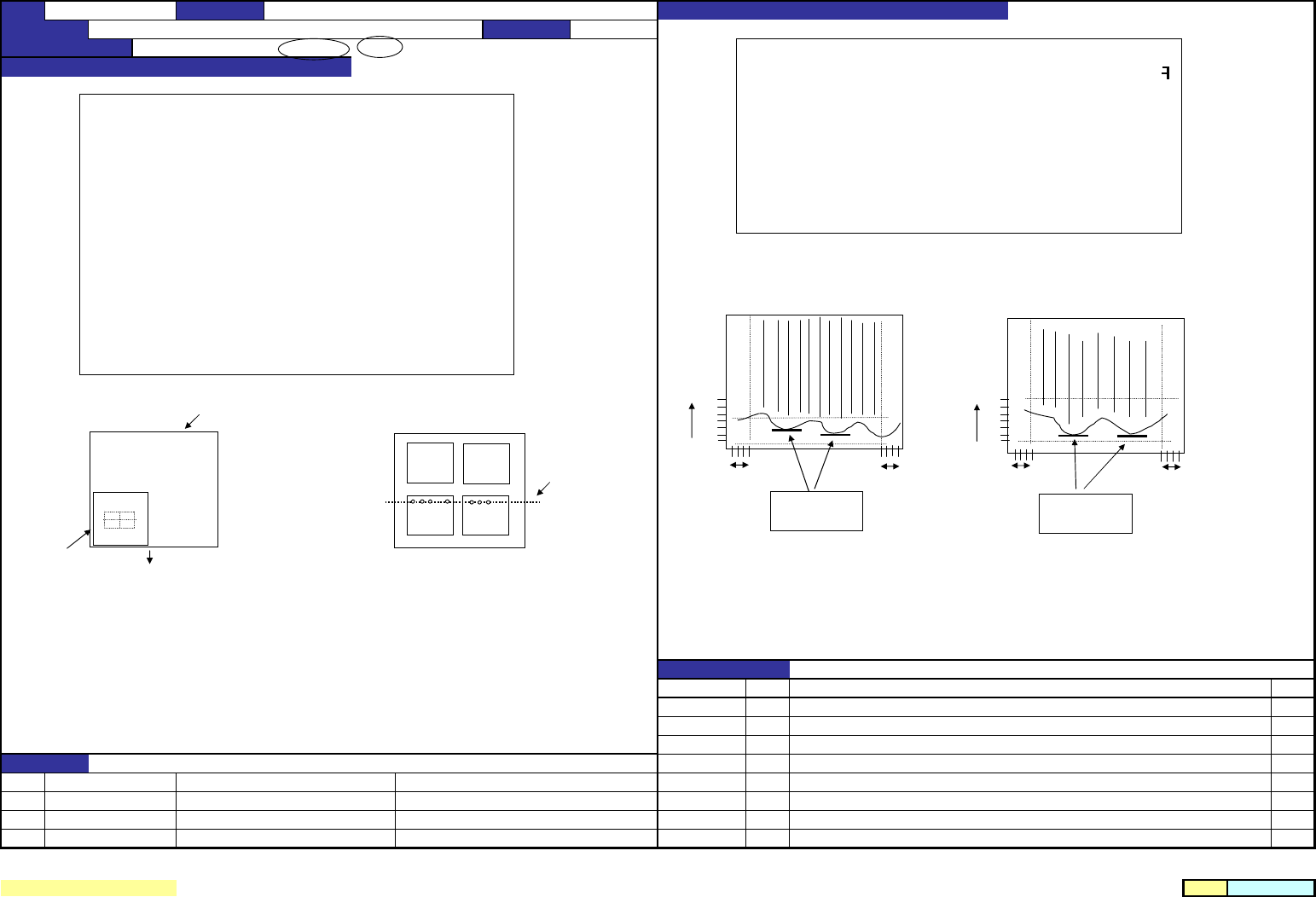

２．２ 蓝侧照明(微调整)
１．卸下ＨＴ夹具，把ＢＧＡ夹具板放到传送部。
把508吸嘴安装到右贴装头。
ＢＧＡ夹具板Ａ组件(STD视野)→传送部重叠放置。
ＢＧＡ夹具板Ｂ组(ＯＰ视野)→移动到左前角。(参照图２.２－１)
２．把照明装置安装到图２．２－２的位置，指定方向水平(注１)，按确认按键。
３．确认下列调整值。此时照明是否找到球上。(注２)。有调整值时，请按确认按键，
进
行调整。
２４０≦ＭＡＸ＿ＬＶＬ
４．卸下夹具和吸嘴，按确认按键，按确认按键返回初期画面。
(注１)照明位置视野不同而不同，ＳＴＤ视野为（３１０）,ＯＰ视野为（６８０）。
(注２) 没有照到时，从有敲击菜单选择[控制照明][设定照明]，检查设定画面的蓝侧。
按OK，在从有敲击菜单选择[控制照明]，选择亮灯的ＶＣＳ之后亮灯。
然后从有敲击的菜单，选择照明。
２． ３ 透过照明(微调整)
１． 把508吸嘴安装到右贴装头。 把CAL部件F放到传送部。
放置方法是，把端部对准传送部前侧，轧花面朝下(从上放可以看到记号)。
按确认键。
２． 在水平方向、线１２８(OP视野100)取照明图。
３． 确认下列的调整值。如果调整值在范围内，按确认键，没有在范围内，滑动调整，
按重新调整按键。
① ＳＴＤ视野
如图２．３－１所示，波峰值调整到下数３～７刻度。
(横、每４刻度、调整对象以外)
② ＯP视野
如图２．３－２所示，波峰值校正到下数第６刻度以内。
(横、每４刻度、调整对象以外)
４．卸下夹具和吸嘴，按确认键，再按确认键，返回到初期画面。
传送部（TOPVIEW）
机器前侧
※中的芯片横长方
向放置。
BGA夹具
板B组件
＜图２．２－１＞
＜图２．２－２＞
照明位置
下から
横４刻度
横４刻度
＜图２．３－１＞
STD
视野
照明
图
下から
横４刻度
横４刻度
＜图２．３－２＞
OP
视野
照明
图
各峰值在下数３～
７刻度以内
各峰值在下数６刻
度以内
机种

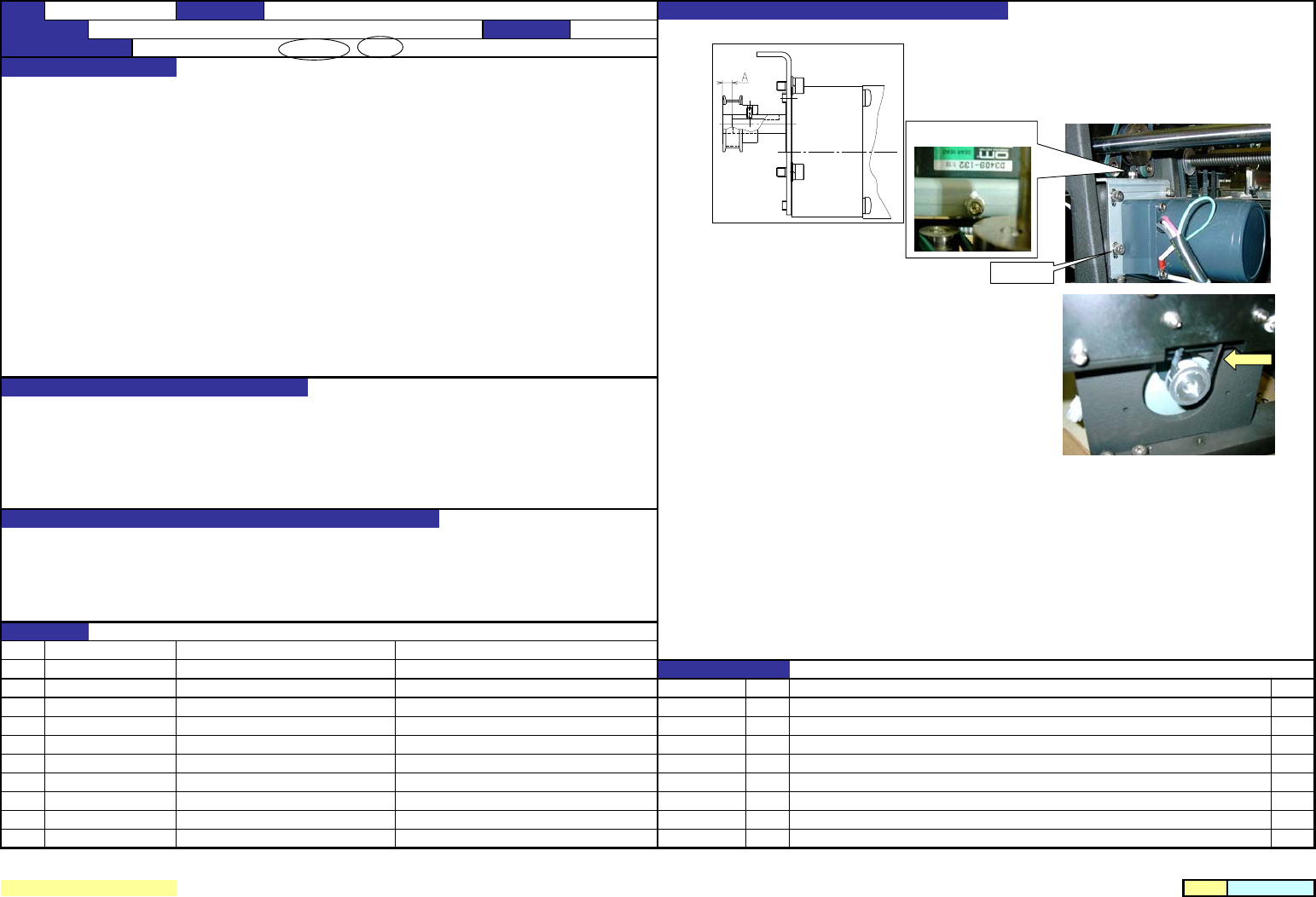

１．拧松③的螺丝，调整②的前后位置。
１．马达（间隙）的轴前段应凹于皮带轮的端面。
Ａ尺寸 Ｍ尺寸 ：５．５ｍｍ±０．２ｍｍ
Ｌ尺寸 ：６．２ｍｍ±０．２ｍｍ
２．同步皮带的张力
１２～１６Ｎ
２．拧松ＩＮ、ＯＵT马达固定到轨道架F的固定螺丝
　　和马达支架Ａ的上部的按螺丝。
　　按螺丝拧仅之后皮带张力变强。
　　用由尼塔公司制音波式皮带张力计测定张力。
　　（Weight=004.0、Width=009.0,Span=0075)
１．决定同步皮带轮的轴方向位置
２．顺利地把马达驱动传导到传送皮带。
１．同步皮带与其它元件相碰。
２．强时：发生异常声音，动作转矩大，马达可靠性低。
　　弱时：在传送动作发生异常。皮带轮的皮带跳出。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１
QA表 ＮＯ．
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
功能名称
顺利地传送基板（ＩＮ・ＯＵＴ模式有关调整）
编制日期
2002/9/4
质量保证类别
　功能・安全性　/　可靠性　/　安全性　/　商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
HM001770010 GEAR_HEAD
变更履历
货号
品名
有关质量特性
内容
SM8030602TP SCREW 2002/10/7
新设定
40000872 MOTOR_PULLEY_S
日期
40000852 DRIVE_BELT_S
2
押しねじ
止めねじ
按螺
固定螺丝
