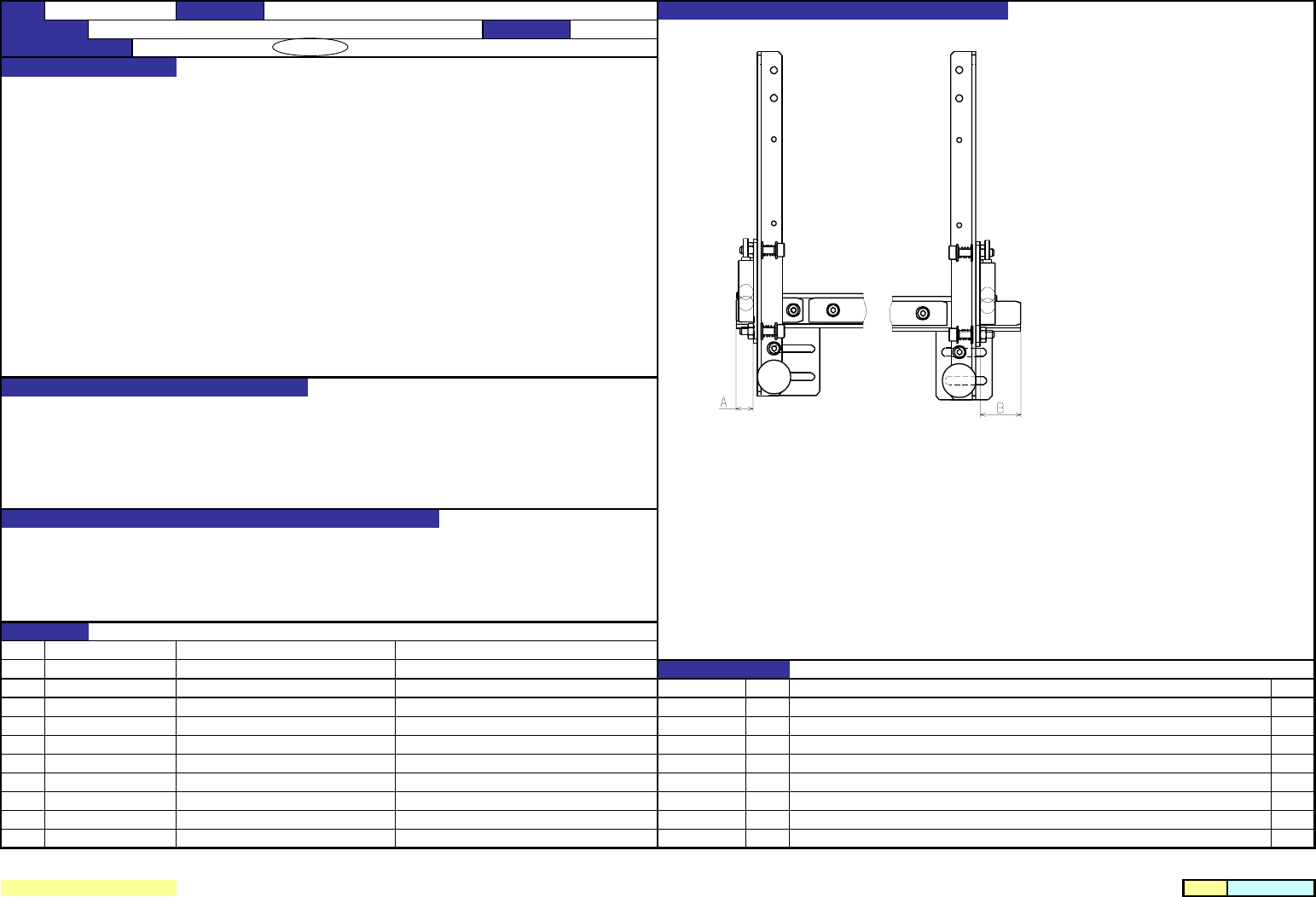

KE-2050_QA表 - 第65页
机 种 １．把ＩＮ 传感器 Ｘ 轴 方向的位置 调整 成Ａ尺寸 规格值 。 １．ＩＮ 传感器 位置 ： ９．５ｍｍ±2mm ２．ＯＵＹ 传感器 位置 ： ２０ｍｍ±2mm ３． 传感器 灵敏度 可以 检测传送 路 传感器上设置的黑凸起基板 （无光 泽 ）。 １．ＩＮ 马达 起 动触发时间 （ 线 上流的机器→本 贴 片 机传送基板时 ） 调整 基板 宽度 方向 检测 位置（ 对应 异型基板） ２．ＯＵＴ 马达 停止信号触 发时间 ２．把…
机种
１．把弹簧秤朝接线方向顶倒轴的把手上进行测定。
导向轴的平行调整
在最大（Ｍ：２５４ｍｍ、Ｌ：３６０）位置，松开后推挡器的固定
１．传送轨道宽度调整手柄转矩：０．２Ｎ・ｍ以下 螺丝，重新调整位置然后拧紧。
２．传送轨道宽度调整驱动皮带张力：２０～２５．５Ｎ 拧松轨道板Ｆ侧的导向轴端固定螺丝，在轨道宽度
３１ｍｍ的位置用同一螺丝固定。
螺旋轴的平行调整
拧松螺旋轴螺母，在传送轨道宽度最大的位置，
重新拧紧定位。
拧松调节板的固定螺丝，在轨道宽度为31mm、
的位置用同一螺丝固定。
２．轨道宽度调整驱动皮带张力的调整
１．传送基板宽度调整用手柄的适合转矩 变更惰轮的位置高度进行调整。
２．左右螺旋轴和同步皮带的适合张力 把左右的惰轮高度调整得一样，注意不要碰到同步皮带和Ｔ・ＰＩＮ传感器等
用由尼塔公司制得音波式皮带张力计测定。
(Weight=0040、Width=0090、Span=0098)
１．转矩大时，传送轨道宽度调整的操作性变坏。
如果示导向器轴、螺旋轴的上下左右方向不平行时，可能可动侧轨道发生卡住滑出等故障。
安装自动基板宽度调节装置时，因马达转矩不足发生动作不良。
２．强时：调整螺旋轴，加重转矩。
弱时：在皮带轮不皮带跳牙，传送轨不平行。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－６
QA表 ＮＯ．
7
内容
2002/10/7 新設
E2009725000
日期
E2010725000
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
传送轨道宽度变更 编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
ばね秤
ガイドシャフト
軸端止めねじ
アジャスト
プレート止めねじ
アイドラプーリ
止めねじ
惰轮固定螺
丝
导向轴端
固定螺丝
调节板
固定螺丝
弹簧秤
机种
１．把ＩＮ传感器Ｘ轴方向的位置调整成Ａ尺寸规格值。
１．ＩＮ传感器位置 ： ９．５ｍｍ±2mm
２．ＯＵＹ传感器位置 ： ２０ｍｍ±2mm
３．传感器灵敏度
可以检测传送路传感器上设置的黑凸起基板（无光泽）。
１．ＩＮ马达起动触发时间（线上流的机器→本贴片机传送基板时）
调整基板宽度方向检测位置（对应异型基板）
２．ＯＵＴ马达停止信号触发时间 ２．把ＯＵＴ传感器Ｘ轴方向的位置调整成Ｂ尺寸规格值。
调整基板宽度方向检测位置（对应异型基板） ３．反时针转动传感器灵敏度调整钮，然后慢慢顺时针转动，到检测指定基板停止。
３．对应基板的颜色
１．ＩＮ马达起动迟→增加传送转矩
进入的基板挂到传送皮带，因振动贴装元件发生偏斜。
２．停止迟时：线下流机器
传送过度
停止快时：对线下流机器的传送不足增加传送节拍。Ｃ・ＯＵＴとＯＵＴ传感器同时ＯＮ的话发生异常。
３．颜色不同发生基板检测不良。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－７
QA表 ＮＯ．
8
内容
2002/10/7
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
传送基板的识别（ＩＮ・ＯＵＴ传感器关系）
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
机种
１．把STOP传感器向长孔左侧靠近
※作为参考值，手动打开电磁阀，把基板放到传送道上后，ＳＴＯＰ传感器ＯＮ～止动器前端的距离为
２８．８ｍｍ。
１．ＳＴＯＰ传感器位置 ： （８ｍｍ）（参照图）
２．Ｃ・ＯＵＴ传感器位置 ： １１６ｍｍ （参照图）
（Ｌ尺寸靠近长孔左侧（靠近ＩＮ传感器侧））（９５ｍｍ）
３．传感器灵敏度
可以检测传送路传感器上设置的黑轧花基板（无光泽）。
１．ＣＥＮＴ马达停止信号触发发生时间
２．ＩＮ马达起动触发发生时间（ＩＮ缓冲→中心缓冲基板传送时）２．把ＳＴＯＰ传感器向长孔左侧靠近（反Ｃ・ＯＵＴ传感器侧）后，把传感器的距离调整到规格值位置。
３．对应基板的颜色 Ｍ尺寸时，请注意止动器前端和Ｃ・ＯＵＴ传感器不要相碰。
３．反时针转动传感器灵敏度调整钮，然后慢慢顺时针转动，到检测指定基板停止。
１．由于基板的减速不足造成与
止动器的冲突。
或由于减速过多基板未达到止动器位置。
２．由于ＩＮ马达起动迟增加基板传送节拍。
３．基板颜色变化时发生基板检测不良。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－８
QA表 ＮＯ．
9
内容
2002/10/7
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
钳夹位置的基板识别（ＳＴＯＰ、Ｃ・ＯＵＴ传感器关系）
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
