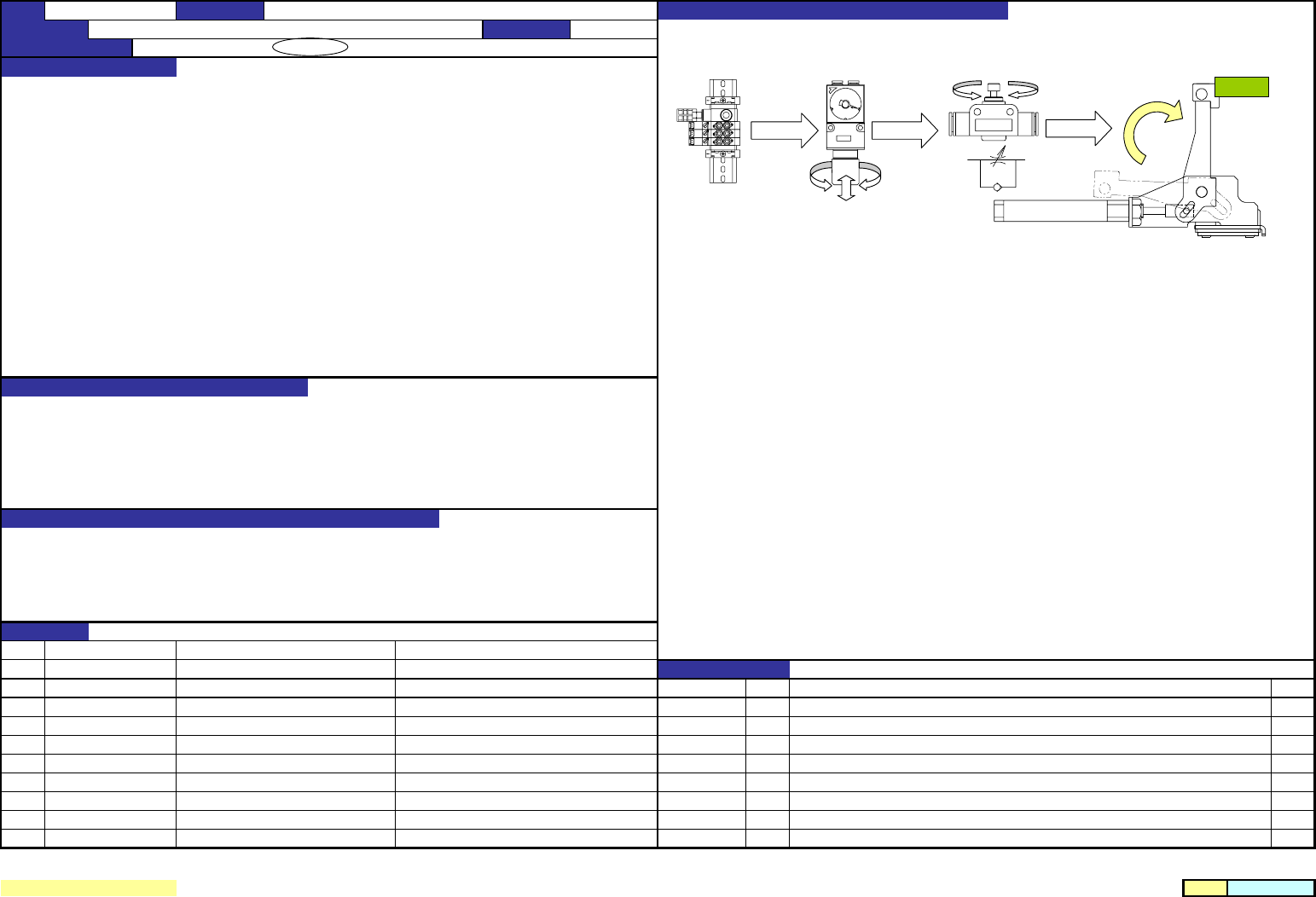

１．手动打开电磁阀，观看减压阀的标尺，调整压力到规格值。
２．空气ON时，把夹具传感器放到Ｘ推顶器前端达到的位置。
电磁法ＯＮ时ＴＰ７（红），夹具传感器ＯＮ时ＴＰ２（白）。
１．减压阀调整值 ： ０．３５ＭＰａ（±0.05MPa)
２．推顶器Ｘ的速度 ： 从电磁阀ＯＮ到夹具传感器ＯＮ的时间 ２００ｍｓ±10ms
３．推顶器的动作应顺畅。
用示波器测定波形，调整速度控制器，让电磁阀ＯＮ～机具传感器ＯＮ的时间为规格值。
（推顶器动作用手动控制）
３．空气ＯＮ－ＯＦＦ,观察Ｘ推顶器的动作。
动作不顺畅时，请确认Ｘ推顶器的支点部件的组装情况，粘合剂和润滑脂的情况。
１．Ｘ方向基板按压力
２．Ｘ方向基板按压速度
３．维持动作速度。防止与其它部件相碰。
１．压力高 ：损坏陶瓷基板或薄基板。 压力低 ： 不能把重基板送到正确的位置。
２．慢时 ： 没有到达基板的止动器就钳夹，贴装位置偏斜。
快时 ： 损坏陶瓷基板或薄基板。
３．不能推顶，不能把基板顶到止动器。返回不量，影响下一块基板的传送。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１２
QA表 ＮＯ．
13
内容
2002/10/7
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
Ｘ方向的基板外形定位（Ｘ推顶器关系）
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
夹具传感器
机种
１．ＯＦＦ时：Ａ尺寸（传送轨道ＲＣ的基板导向器形状为凹）
ＯＮ时 ：Ｂ尺寸（传送轨道ＲＣ的基板导向器形状为凸）
１．Ｙ推顶器的凸出量 ： ＯＮ时１．５ｍｍ±0.1mm、ＯＦＦ时－０．５ｍｍ±0.1mm
２．减压阀 ： ０．５ＭＰａ(±0.05MPa)
３．速度控制器打开度 ： 从全闭转２圈打开
４．Ｙ推顶器和传送皮带的间隙为０．２ｍｍ以上。
５．空气的ＯＮ、ＯＦＦ应使推顶器舒畅动作。
空气的ＯＮ、ＯＦＦ应不使传送带脱落。 ２、３．减压阀、速度控制器的打开度
电磁阀 减压阀：０．５ＭＰａ 速度控制：从全闭转开2圈 Ｙ推顶器
用螺母固定
４．Ｙ推顶器和传送皮带的间隙
调整Ｃ尺寸
１．确保Ｙ方向的适当推顶量
２．确保Ｙ推顶ｉ四的适当钳夹压力
３．确保Ｙ推顶器的适当钳夹速度（时间） ５．手动开关电磁阀，传送带不应脱落
４．防止Ｙ推顶器和
传送皮带故障
５．确保Ｙ推顶器的正确动作
１．凸出量大时：基板从ＰＷＢ导向板ＲＡ、ＲＢ脱落，上下方向不能钳夹。（基板被勾住）
凸出量少时：不能把基板推到基准轨。钳夹位置不稳定，贴装精度变坏。
２、３．速度快，压力高：损坏陶瓷基板等。速度慢，压力低：基板的Ｙ方向推顶不够。
４．Ｙ推顶器顶到传送皮带增加负荷不能传送。间隙过大薄基板掉进去。
５．传送皮带脱落，造成传送不良。Ｙ推顶器返回不良勾基板。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１３
QA表 ＮＯ．
14
内容
PF020004000 REGULATOR 2002/10/7
新设定
PC012401000 SPEED_CONTROLLER
日期
E2161721000 Y_PUSHER
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
Ｙ方向的基板外形定位（Ｙ推顶器关系）
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
传送皮带
Y推顶器
机种
１．把拨盘标尺安装到贴装投ＯＣＣ摄像机支架，让传送轨道ＦＣ的基板导向不向Ｘ方向移动（不能向Ｙ方向移动）
确认传送装置平行第安装。
（传送轨道ＦＣ的基板导向形状凸的两端部的数值差应符合规格）
１．传送装置与Ｘ轴的平行度 ： ０．０５ｍｍ
拧紧固定下图Ａ部的螺丝。
１．确保Ｘ轴（贴装头的移动）和传送道的平行
１．贴装头的Ｘ方向位置偏斜，造成基板的Y方向距离偏狭，贴装位置不正确。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－１４
QA表 ＮＯ．
15
内容
2002/10/7
新设定
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
传送通道与Ｘ轴的平行
编制日期
2002/9/4
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
Ａ
Ａ
Ａ
Ａ
