机 种 自 动 基板 宽度调整装置皮带张力 左右移 动马达 的安装位置， 调整 到适当的 张力 。 由尼塔公司制的 张力计测定 值 如下 ２５±２．５Ｎ 用由尼塔公司制皮 带张力计测定 皮 带 中央部。 皮 带张力计 的 设定 值 如下。 Wight： ００２ . １ Width： ００９ . ５ Span： Ｍ尺寸 ０１０４ Ｌ尺寸 ０１１１ 自 动 基板 宽度 跳横的2个皮 带轮的同步皮带的适当张力 １．同 步 皮 带 牙部的 损耗…
机种

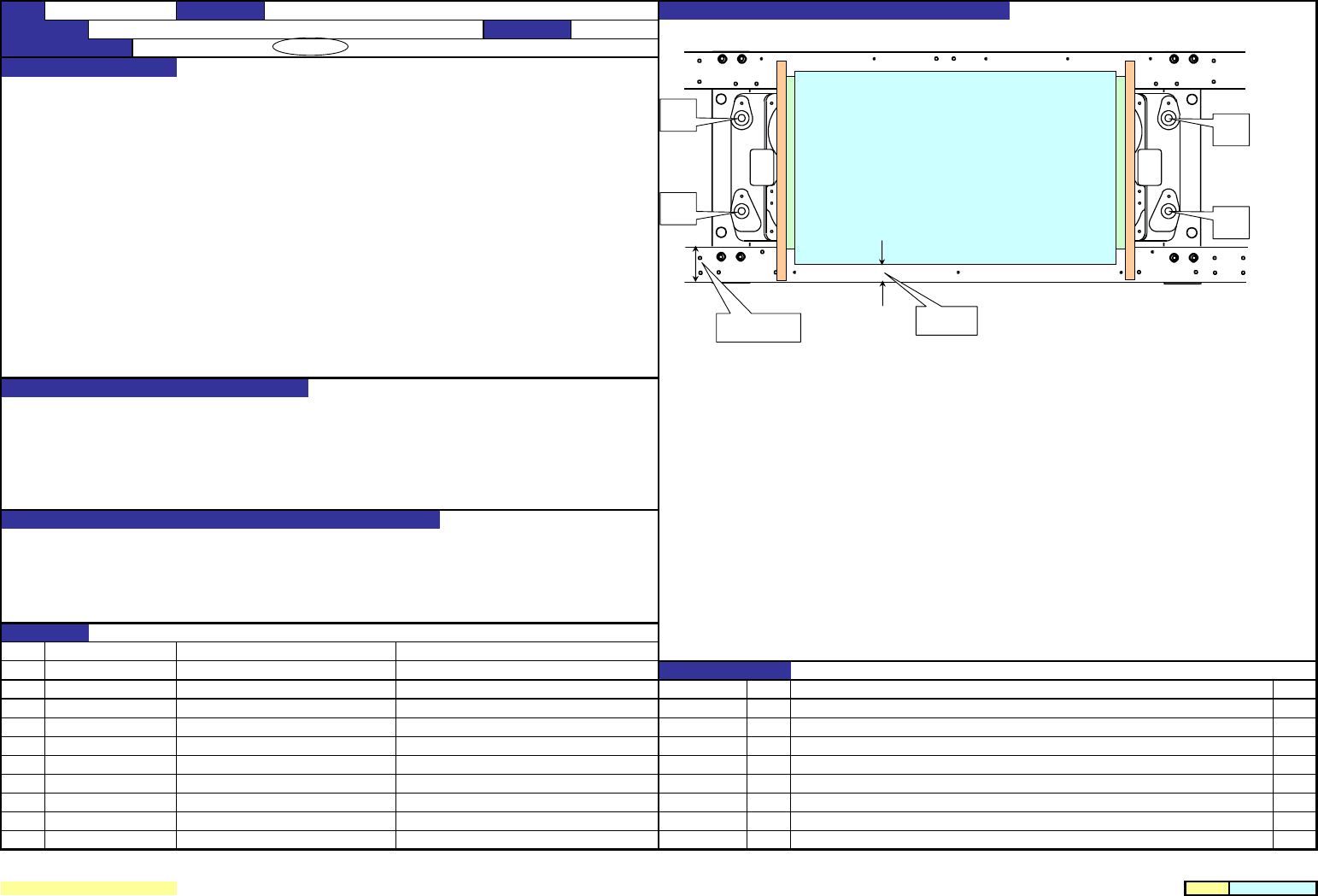

基准销的动作顺畅
１．ＢＵ台前面和底部Ｆ基本平行，
其距离为２６．８ｍｍ。
拧松Ｂ的螺丝，与传送座仪器移动ＢＵ台的位置,把Ａ尺寸调整为规格值。
１．让基准销上下动作的减震锁定位置稳定。
１．距离短的话，基准销上下动作时弯曲。Ｘ方向移动时减震锁定部和ＢＵ台相碰。
距离长的话，儿啊嗯基准销向Ｘ方向移动时，减震锁定部不稳定（转动）。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－２４
QA表 ＮＯ．
25
内容
2002/10/7
新设
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
编制日期
2002/10/8
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
４８ｍｍ
Ａ
Ｂ
Ｂ
Ｂ
Ｂ
机种

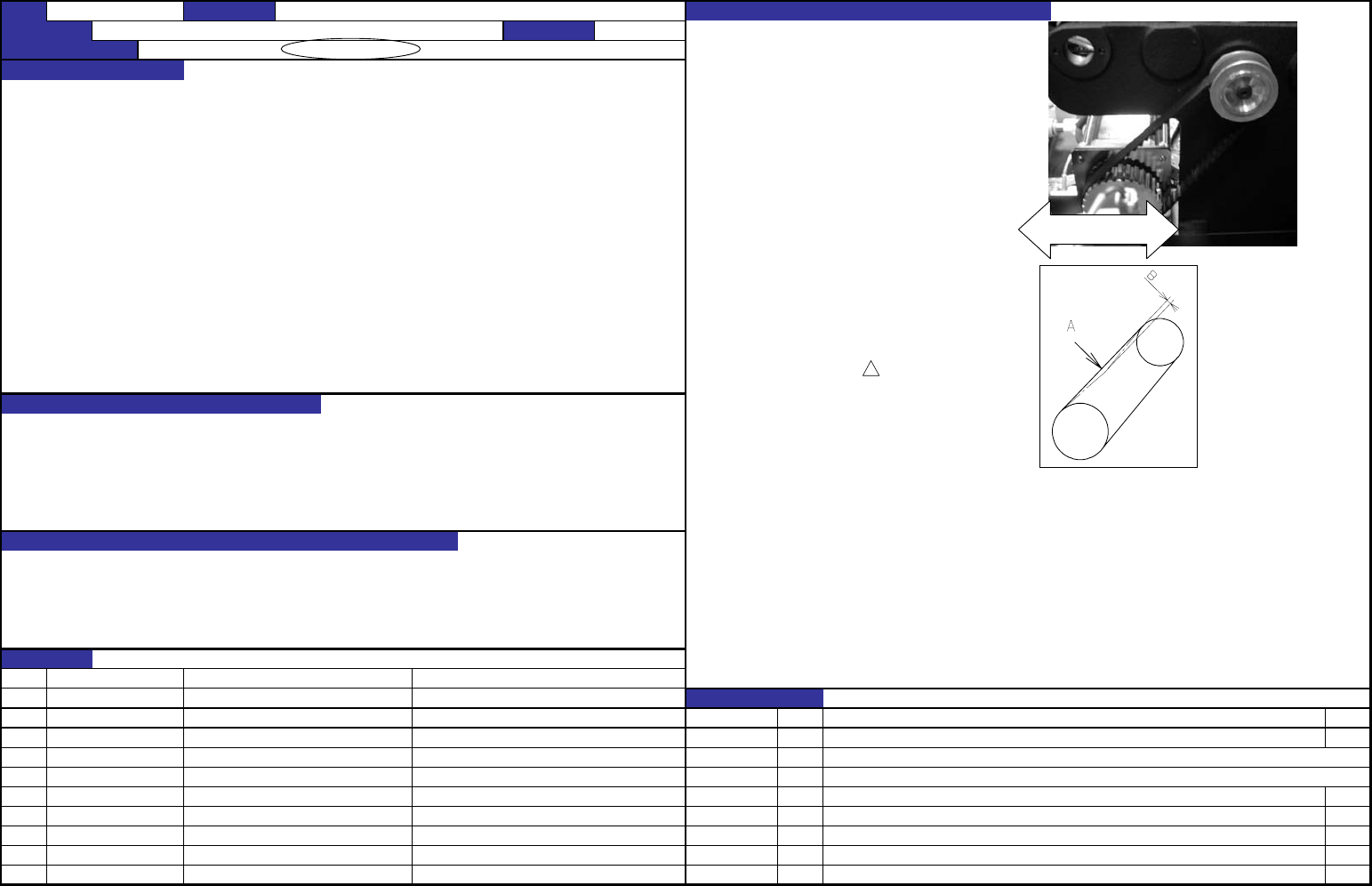

自动基板宽度调整装置皮带张力
左右移动马达的安装位置，调整到适当的张力。
由尼塔公司制的张力计测定值如下
２５±２．５Ｎ
用由尼塔公司制皮带张力计测定皮带中央部。
皮带张力计的设定值如下。
Wight： ００２.１
Width： ００９.５
Span： Ｍ尺寸 ０１０４
Ｌ尺寸 ０１１１
自动基板宽度跳横的2个皮带轮的同步皮带的适当张力
１．同步皮带牙部的损耗
２．同步皮带跳牙动作不良
３．发生异常噪声
ＮＯ
①
②
ＮＯ． 担当人
③
④ 1
⑤
⑥
⑦
⑧
⑨
⑩
【
８
】
－２５
QA表 ＮＯ． 1 (1/2) ＮＯ． 1 (2/2)
2002/12/26
内容
2002/10/7
新设定
E2160725000 AWC_BELT(E)
基板传送装置Ｌ尺寸用
日期
E2155725000 AWC_BELT
基板传送装置Ｍ尺寸用
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
编制日期
2002/10/17
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
KE-2050/KE-2060 装置名称
传送
确认方法及调整方法（故障处理方法）
调整方法：变更为用皮带张力计测定的方法：数值如Wight,Width,Span。
质量特性：变更为「用皮带张力计测定・・・25±2.5Ｎ」
1
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
９
】
－１
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
内容
新設
日期
40000647 ＣＡＬ板
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称

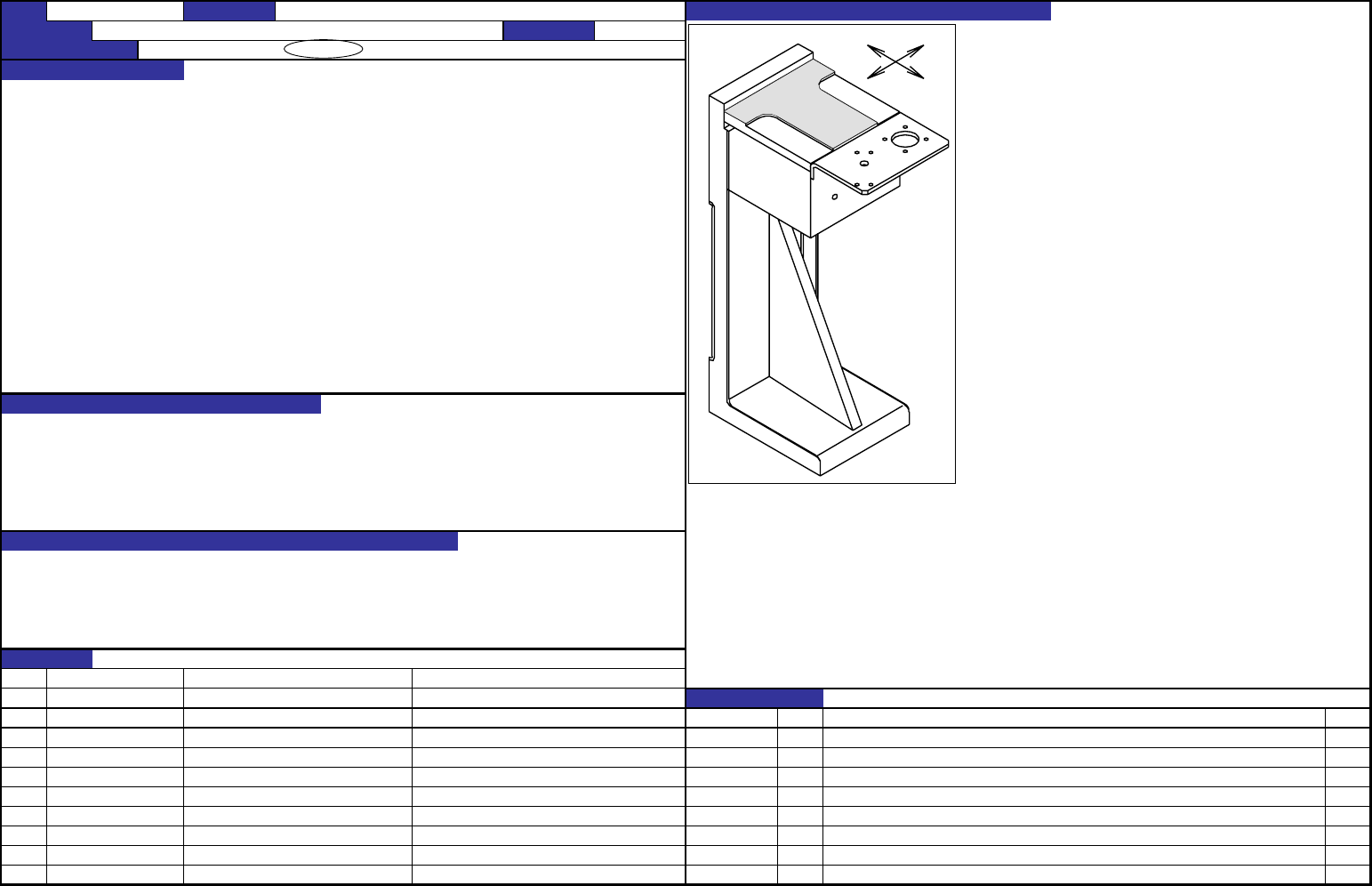

ＸＹ轴的水平・高度位置调整
编制日期
2002/10/4
ＧＸ５ 装置名称
ＣＡＬ块 确认方法及调整方法（故障处理方法）
①ＣＡＬ板上面（刻蚀面）与ＸＹ轴的平面度
±０．０１ｍｍ
②离传送安装面的ＣＡＬ板高度
２４９±０．０３ｍｍ
把蚀刻面固定到贴装头，用拨盘标尺测定。
Ｘ轴方向的调整使用间隙片。
间隙片Ａ Ｅ２０６１７６００００ ｔ０．０１
间隙片Ｂ Ｅ２０６１７６００００ ｔ０．０３
间隙片Ｃ Ｅ２０６１７６００００ ｔ０．０５
Ｙ轴方向的调整，拧松ＡＬ架的螺丝调整板。
让ＣＡＬ块成为所有坐标系的基准（原点)。
贴装精度不良・吸附不良等
