机 种 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【 ９ 】 －２ QA表 ＮＯ． 1 ＮＯ． 1 内容 新 设 日期 变更 履 历 货号 品名 有 关质量 特性 对象 元件 预想故障 （ 应规格调整值 不良而 发生 的故障） 质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点 质量 特性( 规格调整 值 ） 功能作用（ 规格调整值 的意 义 ） 功能名称 与Ｙ 轴 的平行位置 调整 编制日期 2002…
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
９
】
－１
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
内容
新設
日期
40000647 ＣＡＬ板
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称

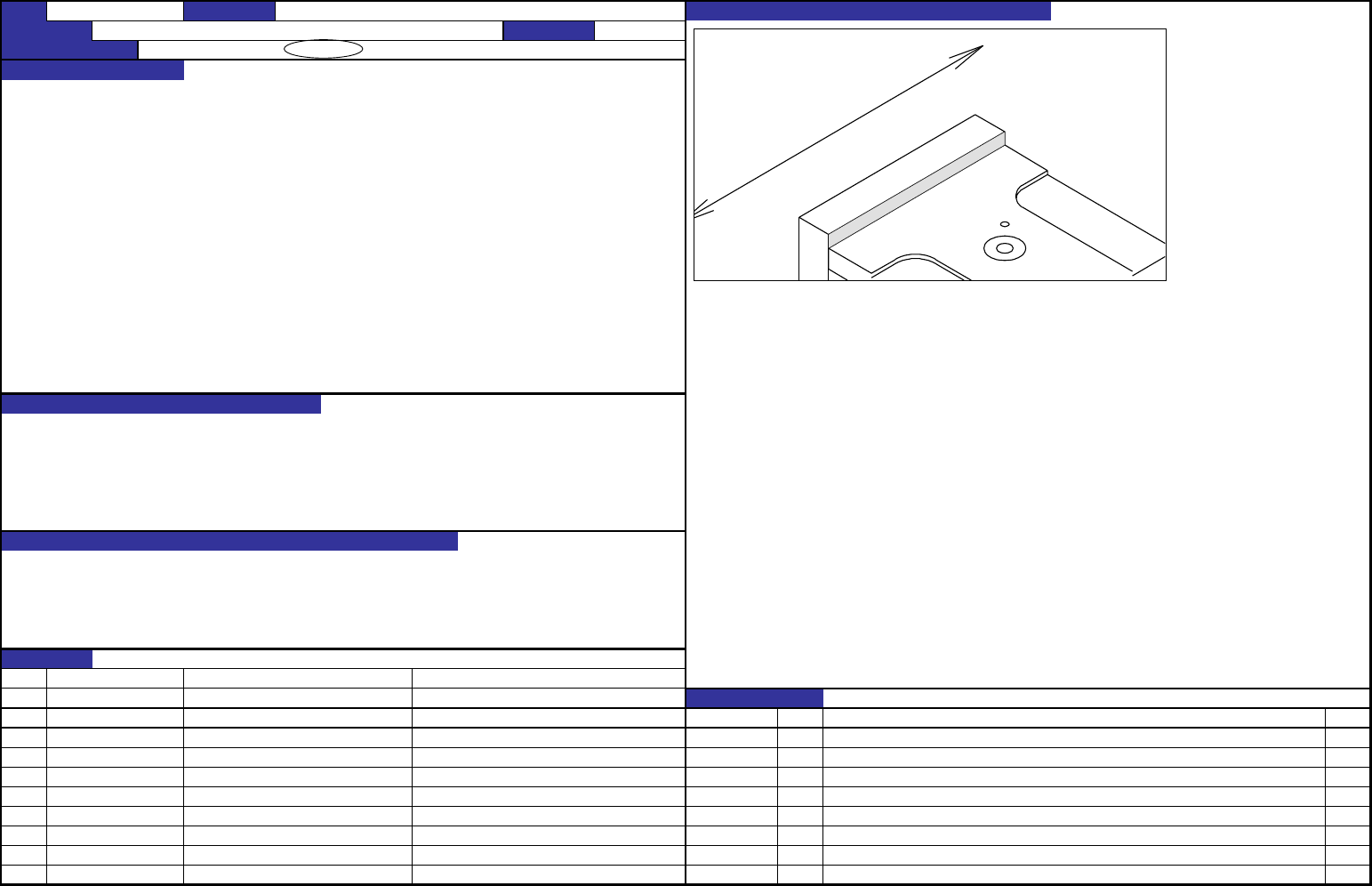

ＸＹ轴的水平・高度位置调整
编制日期
2002/10/4
ＧＸ５ 装置名称
ＣＡＬ块 确认方法及调整方法（故障处理方法）
①ＣＡＬ板上面（刻蚀面）与ＸＹ轴的平面度
±０．０１ｍｍ
②离传送安装面的ＣＡＬ板高度
２４９±０．０３ｍｍ
把蚀刻面固定到贴装头，用拨盘标尺测定。
Ｘ轴方向的调整使用间隙片。
间隙片Ａ Ｅ２０６１７６００００ ｔ０．０１
间隙片Ｂ Ｅ２０６１７６００００ ｔ０．０３
间隙片Ｃ Ｅ２０６１７６００００ ｔ０．０５
Ｙ轴方向的调整，拧松ＡＬ架的螺丝调整板。
让ＣＡＬ块成为所有坐标系的基准（原点)。
贴装精度不良・吸附不良等
机种
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
９
】
－２
QA表 ＮＯ． 1 ＮＯ． 1
内容
新设
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
与Ｙ轴的平行位置调整
编制日期
2002/9/4
ＧＸ５ 装置名称
ＣＡＬ块 确认方法及调整方法（故障处理方法）
ＣＡＬ架与Ｙ轴的平行： ±０．３ｍｍ
不让ＣＡＬ块第１标记和第２标记的位置偏差大
识别第２标记后不移动到标记中心。
用拨盘标尺在固定到贴装头部按照图示左部分进行测定。
如果偏斜时，拧松固定底作桥和底左的螺丝（Ｍ６×２５ｍｍ ４个），进行调整。
ＣＡＬ块顶到定位销，请绝对不要调整。
机种
・在滑板OPEN、CLOSE的状态，调整传感器配件的位置为左图的规格值，
然后用螺母固定。（参照下图）
・开放传感器配件、十字传感器配件的固定位置如下。 ・拧入螺丝传感器也不ON时，应把螺母如图所示安装到相反侧。
・开放传感器配件ﾞ→滑板打开的状态，传感器ON，把螺丝向松开方向转0．5mm。（参照下图）
・十字传感器配件→滑板关闭的状态，传感器ON，把螺丝向拧进方向转0．5mm。（参照下图）
・防止滑板开闭时传感器误检测
・滑板移动时间超过规定
･吸嘴更换错误
ＮＯ
①
②
ＮＯ． 担当人
③
④ 1
⑤
⑥
⑦
⑧
⑨
⑩
【
１０
】
－１
QA表 ＮＯ． 2 ＮＯ． 2
NM6030001SC
螺母（M3-3种）
2002.09.30
内容
40001282
传感器配件
2002.09.30
新设
40002128
ATC开放传感器组件
日期
40002127
ATC十字传感器组件
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
ATC传感器配件调整
编制日期
2002/9/30
KE-2050/KE-2060 装置名称 ATC
确认方法及调整方法（故障处理方法）
追加调整方法∶拧入螺丝传感器也不ON时，应把螺母如图所示安装到相反侧。
ｽﾗｲﾄﾞﾌﾟﾚｰﾄがOPENのとき ｽﾗｲﾄﾞﾌﾟﾚｰﾄがCLOSEのとき
LEDが点灯してから
さらに左に0．5mm
LEDが点灯してから
さらに右に0．5mm
40002128
OPENｾﾝｻ
40002127
CLOSEｾﾝｻ
40001282
ｾﾝｻﾄﾞｸﾞ
NM6030001SC
ﾅｯﾄ（M3-3種）
滑板开放时
滑板关闭时
LED亮等后再向右
0.5mm
LED亮等后再向左
0.5mm
传感器配件
螺母（M3-３种)
OPEN传感器
CLODE传感器
