QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2) 机 种 １．旋 转开关 的 设定 旋 转开关如下表设定 。 駆動電流：１．４Ａ±0．００２Ａ／相 停止時電流：０．７Ａ±０．００２Ａ／相 旋 转 部 的箭 头 为设定 值 那 样转动 ２． 设定开关 设定开关 如下表 设定 。 直接 关系 后 备 用 步 进马达 的 转矩 。 １．后 备马达 异常造成后 备 异常 ２． 步 进马达 温度上升 ＮＯ ① ② ＮＯ． ③ ④ ⑤ ⑥ ⑦…
QA表 ＮＯ． 2 (1/2) ＮＯ． 2 (2/2)
机种
１．调整前请确认『ＤＣ电源输出电压的调整』。
２．转动传送步进马达，把５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子间
接到数字万用表进行测定。
驱动电流：１．４Ａ±０．００５Ａ／相 数字万用表的连接是『ＣＰ１』接”＋”，『ＣＰ２』接”－”。
３．『ＣＰ１』～『ＣＰ２』间的电压为
２．８Ｖ±０．０１Ｖ
慢慢转动『ＲＵＮ』。
４．步进驱动器上的设定开关如下图所示。
１：ＯＮ
２：ＯＦＦ
直接关系传送步进马达的转矩。（中心减震）
１．后备马达异常造成后备异常
２．步进马达温度上升
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１4
】
－2
内容 処理
日期
ＨＭ００１３２００００
5相步进驱动器ＤＣ电源输出电压的调整
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
传送步进马达驱动电流
作成日 2002/9/4
KE-2050,KE-2060
装置名称
电力
确认方法及调整方法（故障处理方法）
ON
1 2
QA表 ＮＯ． 3 (1/2) ＮＯ． 3 (2/2)
机种

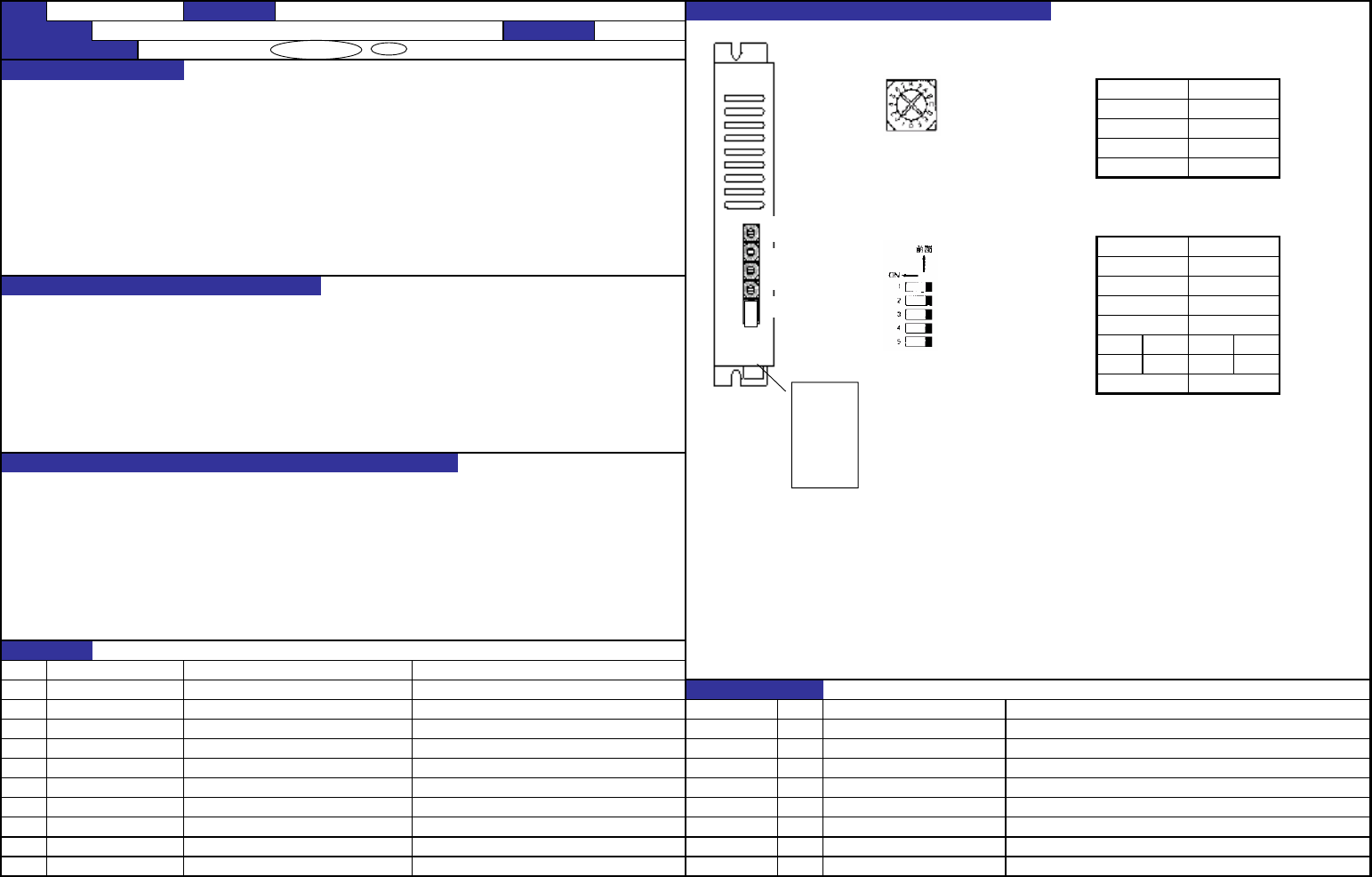

１．旋转开关的设定
旋转开关如下表设定。
駆動電流：１．４Ａ±0．００２Ａ／相
停止時電流：０．７Ａ±０．００２Ａ／相
旋转部的箭头
为设定值那样转动
２．设定开关
设定开关如下表设定。
直接关系后备用步进马达的转矩。
１．后备马达异常造成后备异常
２．步进马达温度上升
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１4
】
－3
QA表 ＮＯ． 4 (1/2) ＮＯ． 4 (2/2)
内容 処理
日期
ＨＸ００４２０００００
5相步进驱动器
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
Ｌ／ＨＶ ＯＮ
ＯＰ ＯＦＦ
功能作用（规格调整值的意义）
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
Ｍ２ 0
Ｍ１ 0
设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
ＳＷ名称
功能名称
后备／自动宽度调整用步进马达驱动电流（ＥＮ以外）
作成日 2002/9/4
KE-2050,KE-2060
装置名称
电力
确认方法及调整方法（故障处理方法）
STOP
RUN
M2
M1
ＯＰ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
机种
１．旋转开关的设定
旋转开关如下表设定。
驱动电流：１．４Ａ±0．００２Ａ／相
停止电流：０．７Ａ±０．００２Ａ／相
旋转部的箭头
为设定值那样转动
２．设定开关
设定开关如下表设定。
直接关系后备用步进马达的转矩。
１．后备马达异常造成后备异常
２．步进马达温度上升
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【
１4
】
－4
QA表 ＮＯ． 5 (1/2) ＮＯ． 5 (2/2)
内容 処理
日期
ＨＸ００５４５００００
５相步进驱动器
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
Ｌ／ＨＶ ＯＮ
Ｍ．ＳＥＬ ＯＦＦ
功能作用（规格调整值的意义）
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
Ｍ２ 0
Ｍ１ 0
设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
ＳＷ名称
功能名称
后备／自动宽度调整用步进马达驱动电流（ＥＮ）
作成日 2002/9/4
KE-2050,KE-2060
装置名称
电力
确认方法及调整方法（故障处理方法）
Ｍ．ＳＥＬ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
STOP
RUN
M2
M1
