SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1
Ausgabe 05/2007
9
: Nehmen Sie den Tray-Halter und montieren Sie ihn an Stellplatz 2 mit den zwei M5 x 30 mm
Inbusschrauben am Maschinenständer.
1
: Setzen Sie den Abwurfbehälter wieder ein.

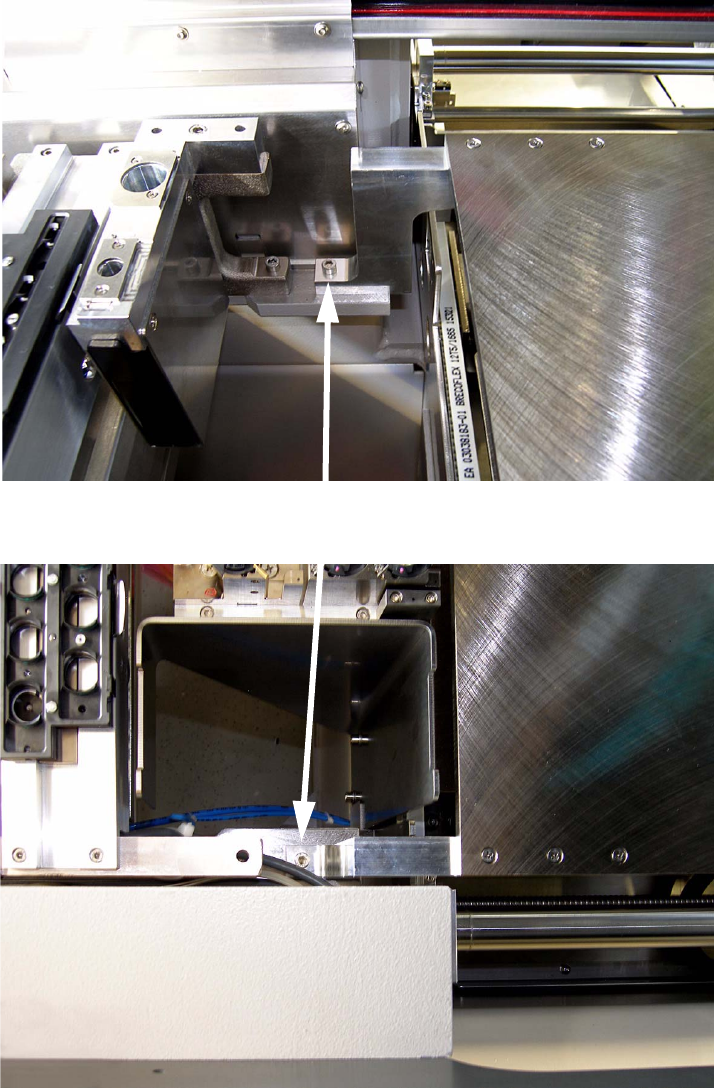

Trayhalter- Montage mit M5 x 30 mm Inbusschrauben
1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1 SOKO
Ausgabe 05/2007
10
1.7.2 Verstellung des Endschalters für Breitenverstellung
: Öffnen Sie die Abdeckung des Ausgabebandes.
: Entfernen Sie die beiden Abdeckungen von der Umsetzplatine im Ausgabeband.
1
1
: Demontieren Sie den rechten Haltewinkel für die Breitenverstellung durch lösen der beiden
Schrauben.
1
Abdeckungen Umsetzplatine
Haltewinkel
SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1
Ausgabe 05/2007
11
: Demontieren Sie den Endschalter vom Haltewinkel.
1
: Demontieren Sie den linken Haltewinkel für die Breitenverstellung durch lösen der beiden
Schrauben.
1
Haltewinkel demontieren
Haltewinkel
