1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1 SOKO Ausgabe 05/2007 6 1.3 Restriktionen Die maximale T ransportbreite bei eingeba utem T rayhalter beträgt ca. 290 mm. 1 Der T rayhalter ist ausschließli…
SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1
Ausgabe 05/2007
5
1 Montageanleitung
SOKO Manuelles Tray an Stellplatz 2
SIPLACE D1
1.1 Funktionsprinzip

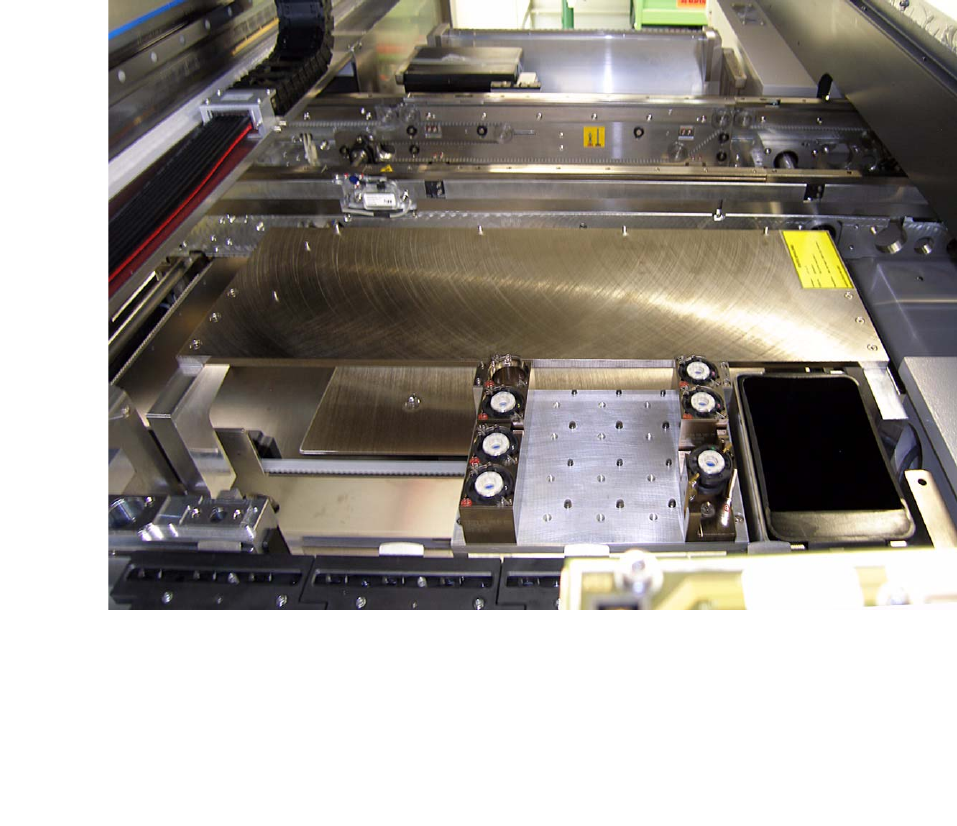

Bei einer D1 ist die Möglichkeit gegeben, ein JEDEC Tray innerhalb der Maschine zu stellen. 1
1
1
1.2 Voraussetzungen
1
Hardware:
SIPLACE D1 - Einfachtransport
Software: -
1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1 SOKO
Ausgabe 05/2007
6
1.3 Restriktionen
Die maximale Transportbreite bei eingebautem Trayhalter beträgt ca. 290 mm. 1
Der Trayhalter ist ausschließlich für Bauelemente bestimmt, die inkl. Tray eine Höhe von 16 mm
nicht überschreiten. 1
Soll auf diesem Trayhalter andere Bauelemente bestückt werden, so dürfen diese nicht höher
sein, da sonst Crashgefahr mit dem Kopf besteht. 1
Kommt ein Service Tool zum Einsatz, so muss die Maschine auf den Standard zurückgerüstet
werden. 1
Es ist nur eine eingeschränkte Leistungsberechnung möglich. 1
1
Es gelten weiterhin die gültigen Restriktionen bezüglich des Bauelementespektrums. 1
1
1.4 Lieferumfang
– Trayhalter für Stellplatz 2 für 1 JEDEC Tray
– 2 Inbusschrauben M5 X 30
– Haltewinkel für Endschalter
– 2 Magnete zur Tray-Fixierung
– SOKO Hinweis - Schild
– Programmierhilfe für Arbitrary Carrier unter SIPLACE Pro (00194607-xx)
– Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1 (00195627-xx).
1.5 Benötigtes Werkzeug und Verbrauchsmaterial
– Satz Inbusschlüssel
– Satz Schraubendreher
– Kabelbinder
– Klebesockel
– Seitenschneider
– Äthylylkohol
– Fusselfreie Tücher.
SOKO 1 Montageanleitung SOKO Manuelles Tray an Stellplatz 2 SIPLACE D1
Ausgabe 05/2007
7
1.6 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.6.1 Definitionen
1
Hinweis 1
