Page HANWHA TECHWIN 35 SM451DH Conveyor Ass’y (1/7) (42mm Option) NO. LEVEL P A RT NO. P ART NAME Q'TY Old No. Old No. Stoc k Apply Reference 1 AM03-005156A ASSY ,CON VEYOR-MOVE_RAIL_3_42 1 2 AM03-005155A ASSY ,CON …

100%1 / 228
34
SM451DH

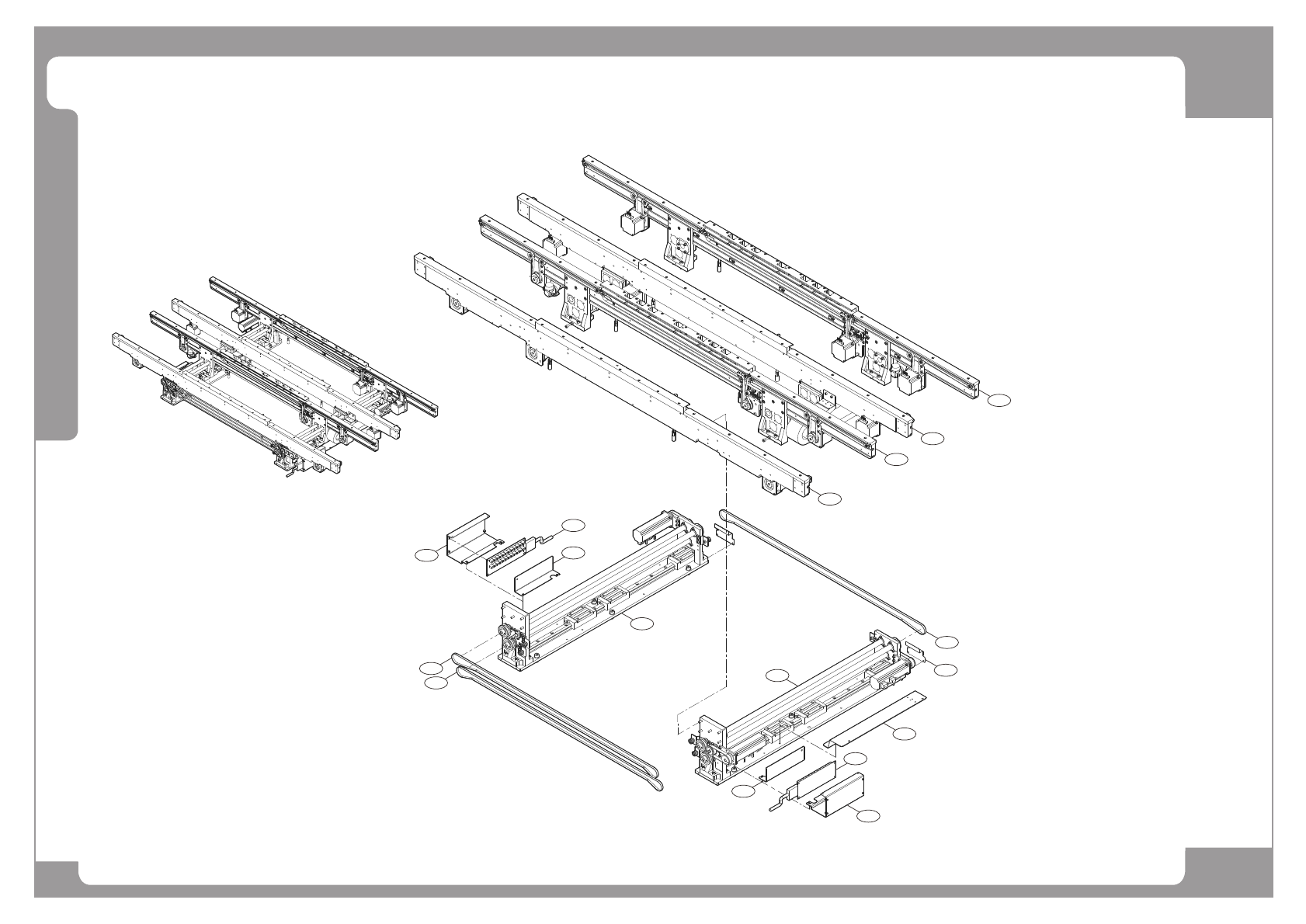

Conveyor Ass’y (1/7) (42mm Option)
1
2
3
4
6
5
8
7
9
10
11
12
8
8
10
12
11
35
SM451DH
Conveyor Ass’y (1/7) (42mm Option)
NO. LEVEL PART NO. PART NAME Q'TY Old No. Old No. Stock Apply Reference
1 AM03-005156A ASSY,CONVEYOR-MOVE_RAIL_3_42 1
2 AM03-005155A ASSY,CONVEYOR-MOVE_RAIL_2_42 1
3 AM03-005154A ASSY,CONVEYOR-MOVE_RAIL_1_42 1
4 AM03-005153A ASSY,CONVEYOR-FIX_RAIL_42 1
5 AM03-005152A ASSY,CONVEYOR-LM_BASE_R_42 1
6 AM03-005151A ASSY,CONVEYOR-LM_BASE_L_42 1
7 FC15-000278A COVER-LM BLOCK 2
8 MC05-900132 XL_WIDTH_BELT_349 025-XL-349A-J 3
9 FC09-000020A BRACKET-CABLEVEYOR_SUPPORT;ME1:Steel 1
10 FC09-000021A BRACKET-CONV_SNS_BOARD;ME1:Steel 2
11 J90601048A SM431_CONVEYOR_SENSOR_IF_BOARD 2LAYER, 1 2
12 FC09-000522A BRACKET-COVER CONV SNS BOARD 2
36
SM451DH

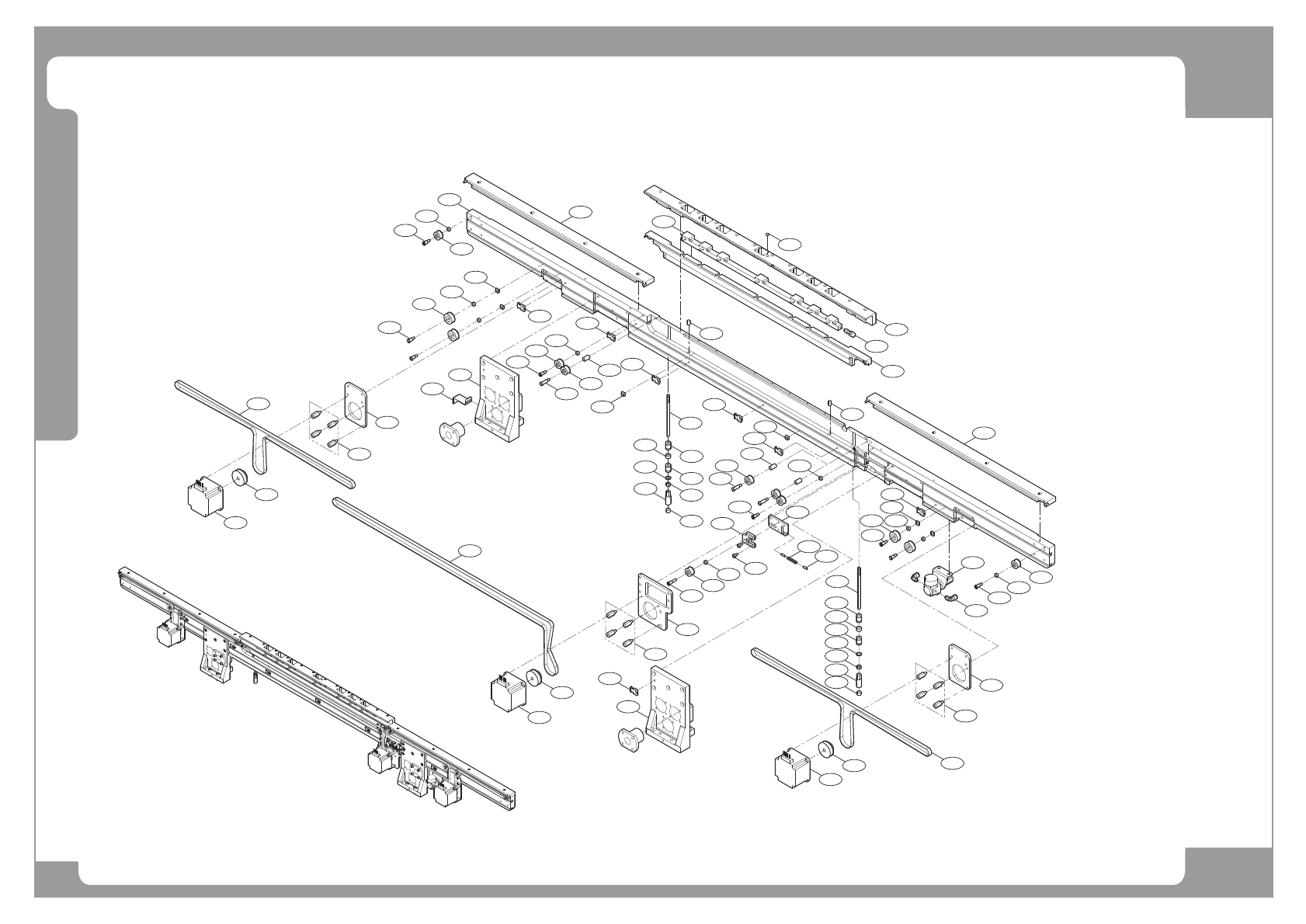

Conveyor Ass’y (2/7) (42mm Option)
1
7
7
15
16
10
17
18
18
21
26
31
31
32
33
34
35
34
35
34
35
27
37
10
11
23
9
40
11
10
3
8
9
9
10
11
14
14
14
12
14
11
15
10
16
9
11
12
19
12
14
13
9
11
25
23
22
21
18
20
19
18
17
14
36
36
20
22
13
9
11
38
10
14
6
12
6
39
29
24
33
28
30
2
4
5
32
32
