- 5 -

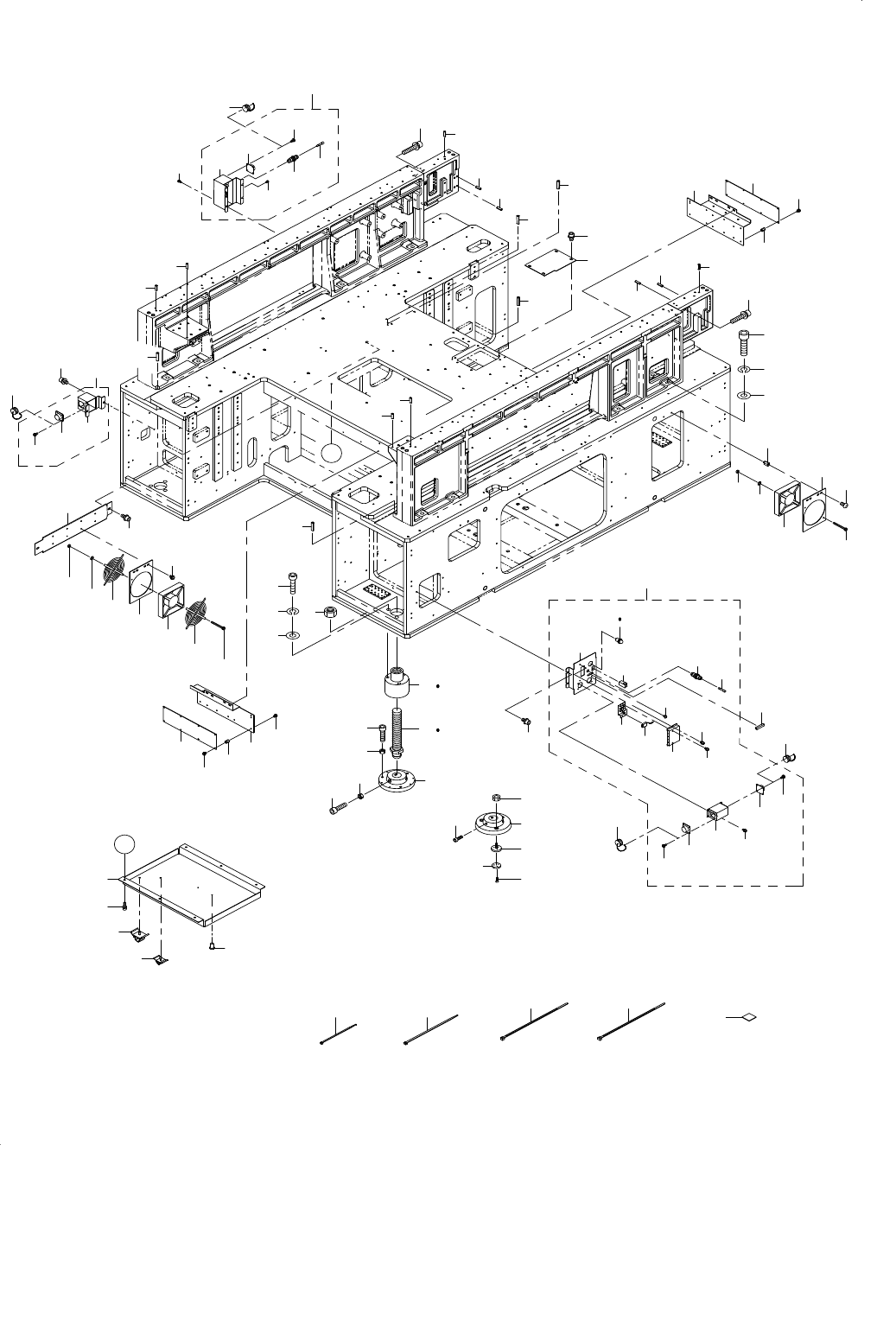

3. BASE FRAME COMPONENTS(3)(TYPE XL)
ベースフレーム関係（３）（ＸＬ 仕様）
81
79
80
77
82
78
5
5
12
34
7
83
13
6
12
9
84
11
8
10
14
13
14
17
17
17
18
18
18
18
18
18
18
18
18
25
38
51
50
41
42
43
47
45
54
44
53
53
52
46
48
47
39
40
49
37
61
56
57
58
59
62
60
66
70
71
74
74
75
76
76
65
18
75
86
85
87
85
32
31
36
34
35
33
89
90
67
72
65
88
55
63
73
16
15
11
26
20
19
27
28
29
30
23
76
22
22
21
A
A
69
68
64
24
24
- 6 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND
束線バンド
50
2 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
120
3 HX-0006500-0B CABLE BAND
束線バンド
50
4 HX-0006500-0C CABLE BAND
束線バンド
5
5 PS-0500142-KP SPRING PIN
スプリングピン
4
6 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
7 400-00519 BASEFRAME NUT
ベースフレームナット
4
8 E1044-729-000 ADJUSTER NUT 36
アジャストナット ３６
4
9 400-00403 ADJUST BOLT
アジャストボルト
4
10 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
11 WS-1220002-KN SPRING WASHER
ばね座金
28
12 WP-1302500-SC WASHER
平座金小形丸 Ｍ１２
12
13 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
14 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
15 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ１２ Ｌ＝４５
28
16 WP-1302501-SC WASHER 13X24X2.5
平座金 １３Ｘ２４Ｘ２．５
16
17 PS-0500142-KP SPRING PIN
スプリングピン
3
18 PS-0400122-KP SPRING PIN
スプリングピン
14
19 400-01512 COVER STUD YF
カバースタッドＹＦ
16
20 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
16
21 SL-6061492-TN BOLT
座金付き六角穴ボルト
2
22 HX-0041800-0C SPACER
スペーサ
16
23 400-94739 HOLE_COVER_COPLA
ホールカバーコプラ
1
24 SL-6084092-TN BOLT
座金付き六角穴ボルト
8
25 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
26 400-94480 FAN_BR
ファンブラケット
8
27 400-92440 BASIC FAN ASM
ファン組
8
28 SL-4033591-SC SCREW M3X35
セムスねじ
16
29 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
16
30 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
16
31 400-94716 SMEMA BR ASSY
スメマブラケット組
1
32 400-94462 IF_PANEL_L
ＩＦパネル＿Ｌ
(1)
33 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
34 400-92554 SMEMA IN CABLE ASM
スメマ ＩＮケーブル組
(1)
35 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
36
#01
HK-0429901-4A CAP
キャップ
1
37 400-94717 MTC I/F PANEL R ASM
ＭＴＣ Ｉ／Ｆパネル＿Ｒ組
1
38 400-94419 IF_PANEL_R
ＩＦパネル＿Ｒ
(1)
39 401-06608 POWER LAMP 200V CABLE ASM
パワーランプ２００Ｖ束線組
(1)
40 401-06609 POWER LAMP 400V CABLE ASM
パワーランプ４００Ｖ束線組
(1)
41 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
42 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
43 PX-9500010-00 PLUG
止栓
(1)
44 E1026-729-000 SMEMA LIGHT ANGLE L
スメマライトアングル Ｌ
(1)
45 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
46 400-92555 SMEMA OUT CABLE ASM
スメマ ＯＵＴケーブル組
(1)
47 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
48 400-02063 MTC POWER WIRE R ASM
ＭＴＣ（Ｒ）電源ケーブル組
(1)
49 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
50 400-46641 USB BOX
ＵＳＢボックス
(1)
51 400-46640 USB BRACKET
ＵＳＢブラケット
(1)
52 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
(2)
53 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
54 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
55 400-94718 MTS IF PANEL-L ASSY
ＭＴＳ＿ＩＦパネル＿Ｌ組
1
56 400-92439 MTC PWR WIRE L ASM
ＭＴＣ 電源 Ｌ ケーブル組
(1)
57 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
58 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
59 PX-9500010-00 PLUG
止栓
(1)
60 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
61 400-94420 MTS_IF_PANEL
ＭＴＳ＿ＩＦパネル
(1)
62 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
4
63 400-52570 BASE RUBBER
ベースラバー
2
64 400-94500 FAN_SUPPORT_BR
ファンサポートＢＲ
1
65 HM-0003300-30 FAN GUARD
ファンガード
2
66 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
67 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
68 400-94499 CEILING_COVER_XL
シーリングカバー＿ＸＬ
1
69 SL-6041492-TN SCREW
座金付き六角穴ボルト
6
70 HX-0002400-0A CLAMP
クランプ
1
71 HX-0002400-0D CLAMP
クランプ
1
72 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
73 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
74 400-94483 BANK_PCB_BR
バンクＰＣＢブラケット
2
75 400-66568 BANK PCB ASM
バンク基板組
2
76 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
32
77
#02
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
4
78
#02
SM-6082502-TN BOLT
六角穴ボルト
12
79
#02
400-13306 FLICTION PLATE
フリクションプレート
12
80
#02
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
36
81
#02
400-13307 FP PUSHER
ＦＰプッシャ
12
82
#02
NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
12
83
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
84
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
85
#01
HK-0429900-7A CAP
キャップ
2
86
#01
HK-0429901-4A CAP
キャップ
1
87
#01
HK-0528905-0B DUST COVER
ダストカバー
1
88 400-94480 FAN_BR
ファンブラケット
1
89 400-92440 BASIC FAN ASM
ファン組
1
90 SL-4033591-SC SCREW M3X35
セムスねじ
2
- 7 -
4. BASE FRAME COMPONENTS(4)(TYPE XL)
ベースフレーム関係（４）（ＸＬ 仕様）
25
21
26
19
20
23
24
38
45
2
4
7
9
27
29
46
32
35
36
31
37
37
29
46
30
39
40
41
42
43
33
34
A
A
B
B
5
17
6
6
6
8
10
12
12
13
13
13
13
13
13
13
6
17
17
17
3
6
15
14
17
17
17
16
49
48
47
44
54
28
22
11
12
17
18
52
53
50
51
8
1
