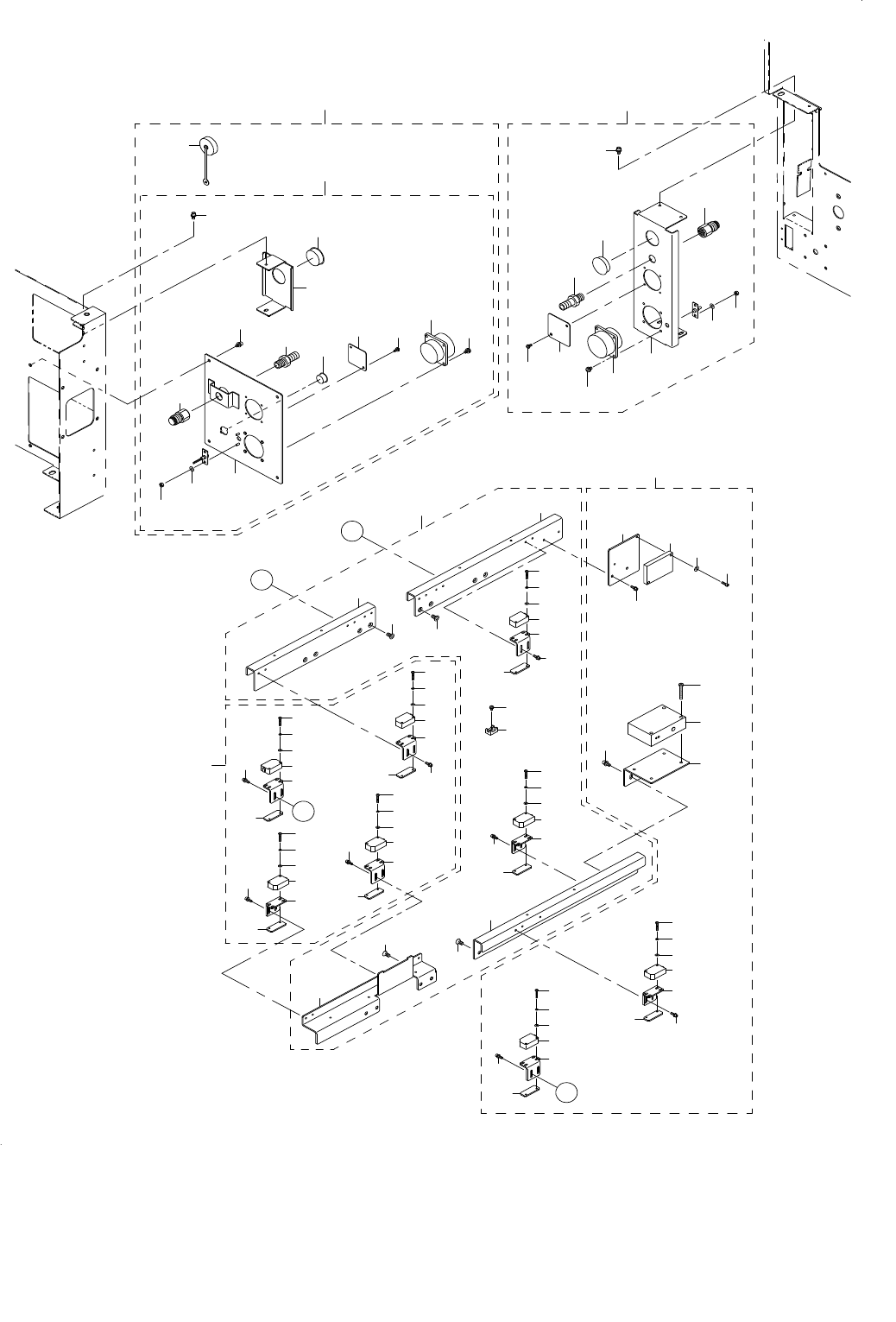

79.E FIXED BANK UNIT COMPONENTS(2)
電動固定バンクユニット関係（２）
4
3
5
6
6
6
7
8
10
11
12
12
13
15
14
14
15
13
11
16
16
2
27
6
9
1
19
24
26
25
20
24
26
25
22
21
24
26
25
22
22
22
18
23
23
23
23
24
26
25
A
A
29
33
35
34
31
32
B
30
33
35
34
31
32
36
B
36
17
37
38
39
40
41
42
43
44
45
28
62
61
63
65
72
70
71
64
58
60
59
47
46
55
49
57
50
48
51
52
53
54
56
66
67
69
68
73
74
27
27
27
- 158 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93605 SENSOR BR ASM
センサブラケット組
1
2 400-93986 S_BR_FR
センサブラケットＦＲ
(1)
3 400-93987 S_BR_FL
センサブラケットＦＬ
(1)
4 400-93988 S_BR_RR
センサブラケットＲＲ
(1)
5 400-93989 S_BR_RL
センサブラケットＲＬ
(1)
6 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(16)
7 HX-0029400-00 FIXED BASE
固定ベース
(12)
8 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(12)
9 400-92523 FEEDER DETECT SENSOR(EMISSION) ASM
フィーダ検出センサ投光組
(1)
10 400-92524 FEEDER DETECT SENSOR(RECEIVING) ASM
フィーダ検出センサ受光組
(1)
11 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(2)
12 400-93993 NUT_PLATE
ナット＿プレート
(2)
13 SM-6851602-TN BOLT
六角穴ボルト Ｍ２．５ Ｌ＝１６
(4)
14 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(4)
15 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(4)
16 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
17 400-93607 E BANK F SENSOR ASM
電動バンクフロントセンサ組
1
18 400-92525 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
(1)
19 400-92526 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
(1)
20 400-92529 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
(1)
21 400-92530 E-FD-DETECT(F)RECEIVE SENS ASM
電動フィーダ検知センサ（Ｆ）受光組
(1)
22 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(4)
23 400-93993 NUT_PLATE
ナット＿プレート
(4)
24 SM-6851602-TN BOLT
六角穴ボルト Ｍ２．５ Ｌ＝１６
(8)
25 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(8)
26 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(8)
27 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
28 400-93609 E BANK R SENSOR ASM
電動バンクリアセンサ組
1
29 400-92527 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
(1)
30 400-92528 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
(1)
31 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(2)
32 400-93993 NUT_PLATE
ナット＿プレート
(2)
33 SM-6851602-TN BOLT
六角穴ボルト Ｍ２．５ Ｌ＝１６
(4)
34 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(4)
35 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(4)
36 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
37 400-93990 S_BR_A
センサ＿ブラケット＿Ａ
(1)
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
39 SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
(2)
40 400-93992 S_BR_C
センサ＿ブラケット＿Ｃ
(1)
41 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
42 400-97588 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
(1)
43 400-93804 REFLEKTOR
リフレクタ
(1)
44 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(2)
45 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
46 400-93755 ASM_BANK_SW_F_E
バンクスイッチＦ＿Ｅ組
1
47 400-93649 BANK_SW_BR_F
バンクスイッチブラケットＦ
(1)
48 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
49 E2904-700-000 SOCKET
ソケット
(1)
50 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
51 400-84844 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレーワイヤ組
(1)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
53 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
54 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(2)
55 HX-0032600-0M GROMMET
ドーム プラグ
(1)
56 400-93800 M_CONNECTOR_PLATE_F
メカコネクタプレートＦ
(1)
57 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
58
#01
400-93762 ASM_BANK_SW_R_E(EN)
バンクスイッチＲ＿Ｅ（ＥＮ）組
1
59
#01
HK-0785903-7B CONNECTOR
コネクタ
(1)
60 400-93761 ASM_BANK_SW_R_E
バンクスイッチＲ＿Ｅ組
(1)
61 400-93651 BANK_SW_BR_R
バンクスイッチブラケットＲ
(1)
62 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ１４
(1)
63 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
64 400-93655 BANK_CONNECTOR_BR
バンクコネクターブラケット
(1)
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
66 400-84844 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレーワイヤ組
(1)
67 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
68 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
69 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(2)
70 E2904-700-000 SOCKET
ソケット
(1)
71 PJ-3010651-06 FEMALE UNION
メスユニオン
(1)
72 L126E-721-000 HOLE PLUGS HP7
ホール プラグ ＨＰ７
(1)
73 400-93801 M_CONNECTOR_PLATE_R
メカコネクタプレートＲ
(1)
74 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
- 159 -
80.E FIXED BANK UNIT COMPONENTS(3)
電動固定バンクユニット関係（３）
5
6
4
7
8
9
7
9
8
17
16
18
19
20
23
24
25
26
24
24
24
27
28
35
29
31
33
34
B
B
A
A
38
62
63
64
68
69
70
67
60
30
39
2
32
37
41
47
54
46
55
40
43
44
3
13
12
11
14
10
15
29
29
36
56
58
57
58
59
66
65
71
42
61
1
72
45
