- 10 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-9470 5 VACUUM_PUMP_ASM バキュームポンプ組 1 2 400-7612 1 VACUUM PUMP バキュームポンプ (1) 3 400-9440 1 DB UNIVERSAL E LBOW ＤＢ＿ユニバーサルエルボ (1) 4 PX-950007 0-00 PLUG プラグ (1) 5 PJ…
- 9 -

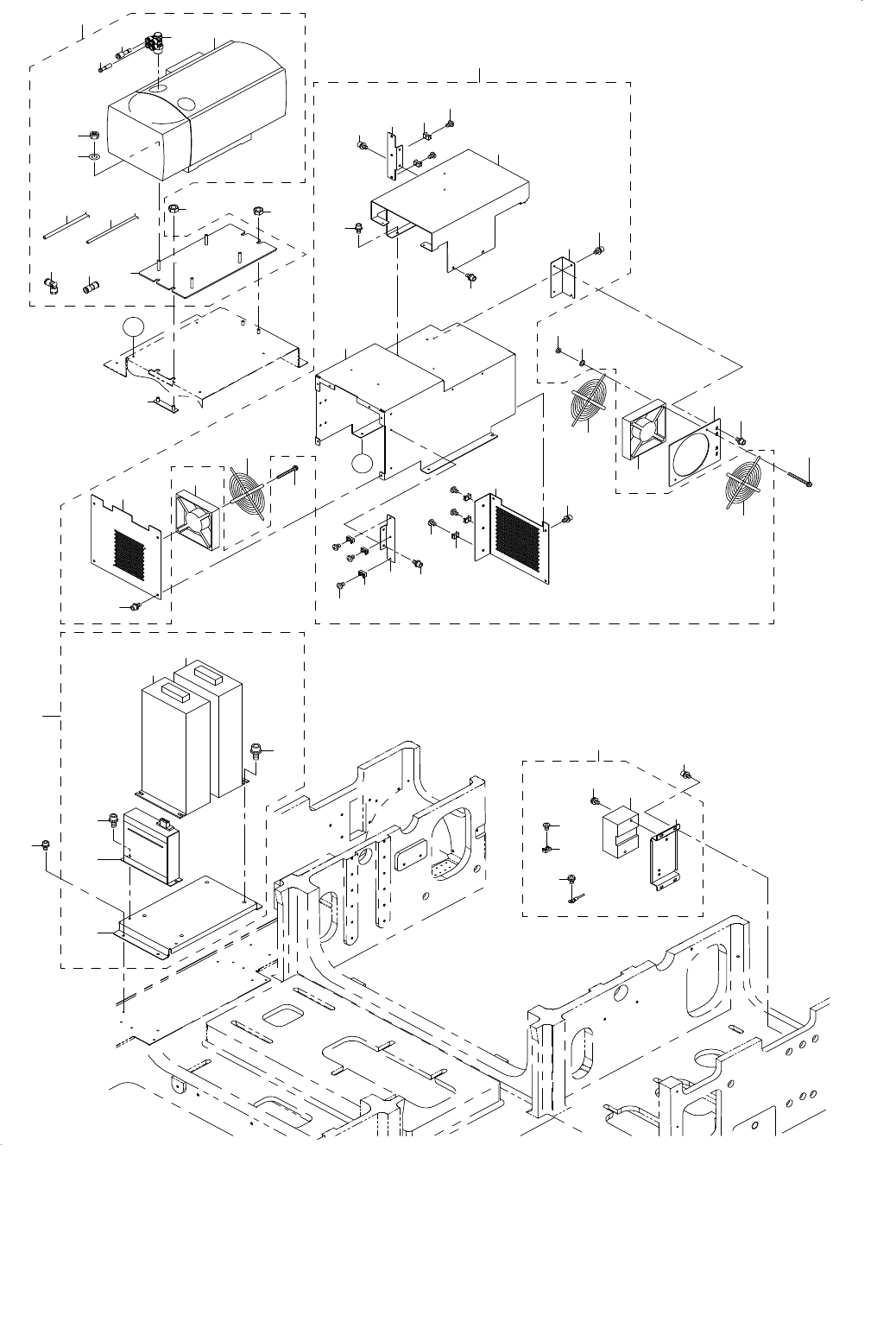

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS(1)
ベースフレーム電装関係（１）
2
3
7
6
8
9
10
11
12
14
13
14
16
19
33
5
4
17
22
23
23
25
24
26
27
26
27
28
20
28
20
18
28
20
15
34
35
36
39
37
41
43
43
42
44
45
46
A
32
A
47
31
29
30
50
49
21
21
47
30
48
18
1
40
38
- 10 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94705 VACUUM_PUMP_ASM
バキュームポンプ組
1
2 400-76121 VACUUM PUMP
バキュームポンプ
(1)
3 400-94401 DB UNIVERSAL ELBOW
ＤＢ＿ユニバーサルエルボ
(1)
4 PX-9500070-00 PLUG
プラグ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
(1)
6 400-94383 V_P_PLATE
バキュームポンププレート
(1)
7 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(4)
8 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
(4)
9 400-54839 SOFT NYLON 8
ソフトナイロン８
(13)
10 PJ-3040800-02 ELBOW UNION
エルボ
(9)
11 PJ-3030800-01 UNION STRAIGHT
ユニオンストレート
(2)
12 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(2.1)
13 400-94894 STUD_PLATE
スタッドプレート
1
14 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
4
15 400-94706 VACUUM_PUMP_COVER_ASM
バキュームポンプカバー組
1
16 400-94384 VP_COVER
ＶＰカバー
(1)
17 400-94936 VP_COVER_E
ＶＰカバーＥ
(1)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
(7)
19 400-94935 VP_COVER_I
ＶＰカバーＩ
(1)
20 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
21 HM-0003300-30 FAN GUARD
ファンガード
(3)
22 400-94387 LIGHT_CTRL_PCB_COVER
ライトコントロール＿ＰＣＢ＿カバー
(1)
23 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
24 400-94481 FAN_FIX_BR_L
ファン固定ブラケット＿Ｌ
(1)
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
26 400-94390 CABLE_SUPPORT
ケーブルサポート
(2)
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
28 HX-0029400-00 FIXED BASE
固定ベース
(8)
29 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
30 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
31 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
32 400-94707 BREAKER ASSY
ブレーカー組
1
33 400-94473 BREAKER BRACKET
ブレーカーブラケット
(1)
34 HX-0029400-00 FIXED BASE
固定ベース
(1)
35 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
36 HA-0063300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
37 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
39 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
40 400-94735 REGENERATIVE RESISTOR_ASM
リジェネレティブレジスタ組
1
41 400-94382 REGISTOR_BR
レジスタブラケット
(1)
42 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ−１２
(1)
43 400-92658 REGENERATIVE REGISTOR
回生抵抗
(2)
44 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
45 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
46 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
47 400-92440 BASIC FAN ASM
ファン組
2
48 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
2
49 SL-4033591-SC SCREW M3X35
セムスねじ
2
50 400-94480 FAN_BR
ファンブラケット
1
- 11 -
6. BASE FRAME ELECTRIC APPARATUS COMPONENTS(2)
ベースフレーム電装関係（２）
MC1
RL4
RL 1
RL5
RL6
RL 7
RL 8
RL3
RL2
CN02EN
COPLA PS
CN1 4B
CN14A
CN03
CN13
CN12CN11
CN0 1
CN04 A
CN0 4B
CN03 9 MONI
CP1 4
CP4 CP10CP9
CP8 CP 6
CP5CP7
CP1 2CP1 1CP1
CP3
CP2
CP13
SC1
TB3
TB2
RL9
RL 1 0
52
45
10
40
44
33
35 37
25
28
25
28
14
5
4
25
13
25
28
31
32
33
39
11
12 29
30 3 12
17
15
50
16
20
19 18 24 23 22
21
22
9
6
46
7
49
46
47
48
8
62
58
60 64 56 5761
61
63
63
61
53555465
1
2
51
