- 185 - 93. CUTTER UNIT COMPONENTS (CHANGER BANK) カッターユニット関係（交換バンク ） 3 50 4 4 52 5 5 8 7 10 12 14 15 16 18 19 20 20 21 22 23 23 26 27 25 28 30 35 32 33 31 34 36 A A 37 38 39 40 9 43 44 45 46 46 42 47 49 48 53 24 24 13 41…
- 184 -
NOTE( 注記 ) #01....FOR WITH CUTTER UNIT カッターユニット有り用
#02....FOR WITHOUT CUTTER UNIT カッターユニット無し用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94510 DISCHARGE GUIDE SA ASM
排出ガイドＳＡ組
1
2 400-94514 L DISCHARGE GUIDE ASM
カブ排出ガイド組
(1)
3 401-18808 TAPE_GUIDE_C_10_ASM
テープガイド＿Ｃ＿１０＿組
(1)
4 401-17431 TAPE_GUIDE_C_10
テープガイド＿Ｃ＿１０
(1)
5 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(7)
6 401-17432 SHAFT
シャフト
(1)
7 401-17450 ONEWAY CLUTCH
ワンウェイクラッチ
(1)
8 401-17433 HUSING
ハウジング
(1)
9 401-17434 ARM
アーム
(1)
10 401-17436 CYL JOINT
シリンダジョイント
(1)
11 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
12 401-17439 CYL_SUP_10
ＣＹＬ＿ＳＵＰ＿１０
(1)
13 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
14 401-17440 CYLINDER
シリンダ
(1)
15 PC-0105190-00 SPEED CONTROLLER
スピードコントローラ
(2)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
17 PJ-3010400-04 REDUCER
レデューサ
(2)
18 PJ-3080600-03 UNION Y
ユニオンワイ
(2)
19 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタンチューブ 青 ４Ｘ２．５
(0.4)
20 401-17435 BRG PLATE
ベアリングプレート
(4)
21 SB-1080007-00 BEARING
ころがり軸受
(4)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
23 401-17437 SP HOOK BR
ＳＰフックブラケット
(1)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
25 401-18809 BELT_PLATE_10_ASM
ベルトプレート＿１０組
(10)
26 401-17427 PLATE_A_10
プレート＿Ａ＿１０
(1)
27 401-17428 PLATE_B
プレートＢ
(1)
28 401-17445 DRIVE PULLEY
ドライブプーリ
(1)
29 401-17446 IDLER
アイドラ
(3)
30 401-17447 IDLER SHAFT
アイドラシャフト
(3)
31 401-17448 COLLAR A
カラーＡ
(1)
32 401-17449 BELT
ベルト
(1)
33 SB-1040005-00 BEARING
ころがり軸受
(3)
34 SM-1020301-SN SCREW
スクリュー
(3)
35 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(2)
36 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(10)
37 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(14)
38 401-17442 GUIDE_SUP_10
ガイド＿ＳＵＰ＿１０
(2)
39 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
40 400-94891 SPRING_0.69N
スプリング０．６９Ｎ
(12)
41 400-94846 DISCHARGE_GUIDE_3
排出ガイド３
(1)
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
43 400-94845 DISCHARGE_COV
排出カバー
(1)
44 400-94844 HINGE_B-1078-14
ヒンジ Ｂ−１０７８−１４
(2)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
46 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(6)
47 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
48 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
49 400-94892 SPRING_11N
スプリング１１Ｎ
(2)
50 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
51 401-11282 COVER_STOPPER
ＳＰ＿ストッパー
(1)
52 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
53 401-11281 GUIDE_STOPPER_BR
ガイド＿ストッパー＿ＢＲ
(1)
54 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(5)
55 400-98909 GUIDE_INNER
ガイドインナー
(1)
56 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
57 400-98908 TAPE_GUIDE_BOTTOM_A
テープガイドボトムＡ
(1)
58 400-94843 HINGE_B-1146-3
ヒンジ Ｂ−１１４６−３
(2)
59
#02
400-94513 TRASH_BOX_L
トラッシュボックスＬ
1
60 400-94875 TAPE HOLDER SA ASM
テープホルダＳＡ組
1
61 400-94874 TAPE HOLDER SN ASM
テープホルダＳＮ組
(1)
62 400-94849 TAPE_HOLDER_PL
テープホルダプレート
(2)
63 400-94862 TAPE_HOLDER_BR_1
テープホルダーブラケット１
(4)
64 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
65 400-94864 TAPE_HOLDER_HANDLE
テープホルダハンドル
(1)
66 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
67 400-94863 TAPE_SUPPORT
テープサポート
(3)
68 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(6)
69 400-94865 TAPE_FIXING_BAR
テープフィキシングバー
(2)
70 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(12)
71 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
(6)
72 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(12)
73 400-94850 CASTER_BR
キャスターブラケット
(2)
74 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(8)
75 400-94860 TH_CASTER
ＴＨキャスター
(2)
76 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(8)
77 400-98844 ADJUSTER_FOOT
アジャスターフット
(2)
78 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
(4)
79 400-84676 SEPARATION_PLATE
セパレーションプレート
(20)
80 E1612-706-C00 REEL SH
リールＳＨ
(20)
81 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(20)
82 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦポジションラベル（４０）＿２
(2)
83 400-94878 TRASH BOX HOLDER ASM
トラッシュボックスホルダ組
(1)
84 400-94848 TRASH_BOX_FLAME
トラッシュボックスフレーム
(1)
85 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
86 400-94851 SUB_CASTER_BR
サブキャスターブラケット
(2)
87 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
88 400-94860 TH_CASTER
ＴＨキャスター
(2)
89 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(8)
90 400-94852 CUTTER_PUSHER_BR
カッタープッシャブラケット
(1)
91 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
92 400-94853 CUTTER_PUSHER_NT
カッタープッシャブラケットＮＴ
(1)
93 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
94
#01
400-94858 TRASH_BOX
トラッシュボックス
1
- 185 -

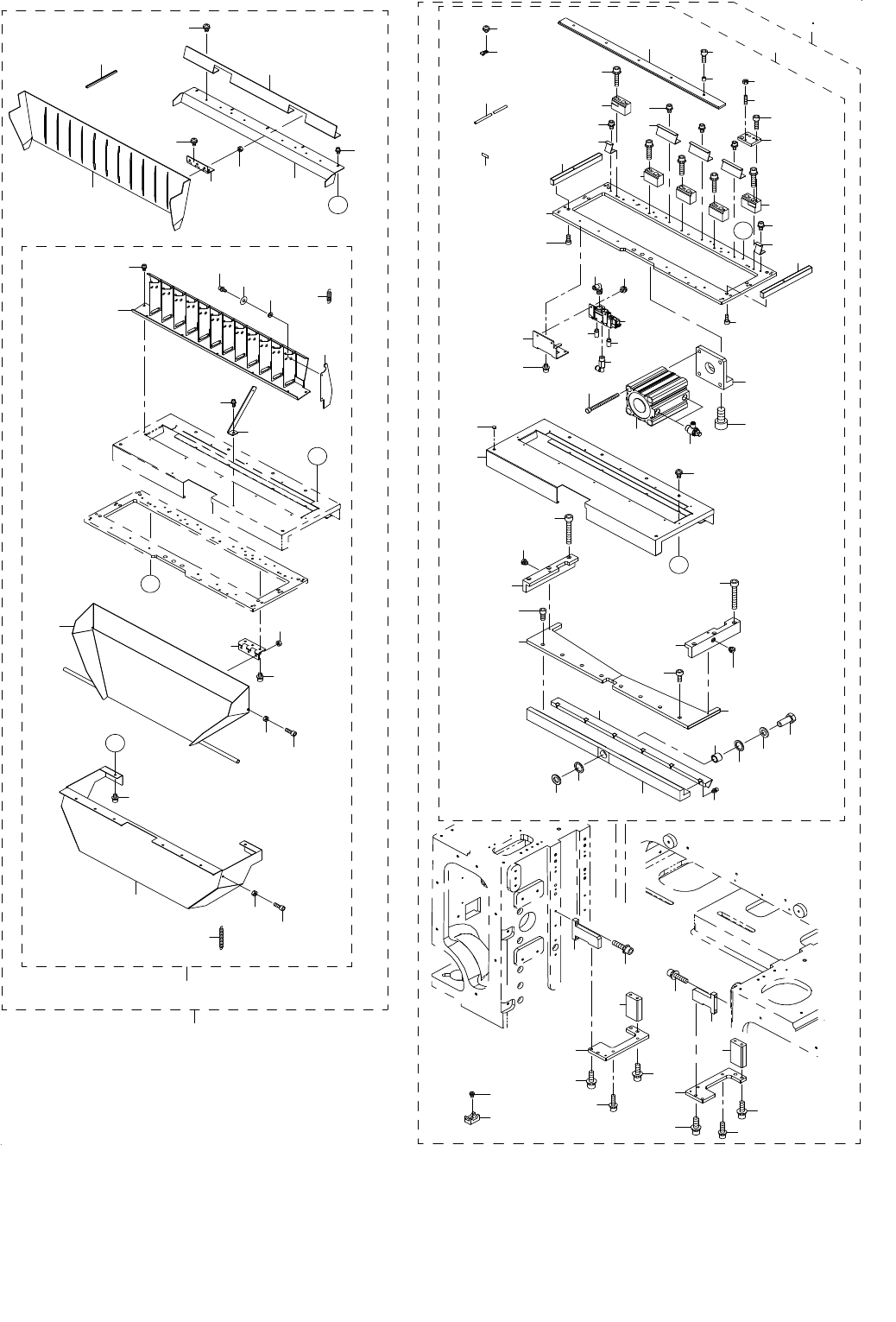

93.CUTTER UNIT COMPONENTS (CHANGER BANK)
カッターユニット関係（交換バンク）
3
50
4
4
52
5
5
8
7
10
12
14
15
16
18
19
20
20
21
22
23
23
26
27
25
28
30
35
32
33
31
34
36
A
A
37
38
39
40
9
43
44
45
46
46
42
47
49
48
53
24
24
13
41
51
8
6
7
8
11
59
60
61
61
62
63
57
58
57
58
1
2
82
83
76
75
70
71
72
73
74
69
77
78
84
85
C
C
86
80
81
79
83
82
91
90
92
B
B
65
88
55
56
55
56
68
67
89
66
87
17
16
15
29
64
54
54
- 186 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-94507 CUTTER UNIT FC
カッターユニット ＦＣ
1
2
#02
400-94508 CUTTER UNIT RC
カッターユニット ＲＣ
1
3 400-94504 CUTTER UNIT
カッターユニット
(1)
4 400-93961 SLIDE_RAIL
スライドレール
(2)
5 SM-6041002-TN BOLT
六角穴ボルト
(6)
6 400-98902 INNER_GUIDE_A
インナーガイドＡ
(4)
7 400-98903 INNER_GUIDE_B
インナーガイドＢ
(2)
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
9 400-93968 CUTTER_CYL_BASE
カッターシリンダベース
(1)
10 SM-6102002-TN SCREW M10 L=20
六角穴ボルト Ｍ１０ Ｌ＝２０
(3)
11 400-93969 AIR_CYLINDER
エアーシリンダ
(1)
12 400-93970 SCREW_M10_L130
ねじＭ１０＿Ｌ１３０
(4)
13 400-93971 JOINT_BAR
ジョイントバー
(1)
14 400-93972 SLIDE_BUSH
スライドブッシュ
(1)
15 400-93973 SLIDE_SPACER
スライドスペーサ
(2)
16 WP-1703001-SC WASHER 17X30X3
平座金 １７Ｘ３０Ｘ３
(2)
17 400-93974 SCREW_M16_L40
ねじ１６＿Ｌ４０
(1)
18 400-93962 BOTTOM_BLADE_L
ボトムブレードＬ
(1)
19 400-93963 BOTTOM_BLADE_R
ボトムブレードＲ
(1)
20 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(8)
21 400-93964 GUIDE_RAIL_L
ガイドレールＬ
(1)
22 400-93965 GUIDE_RAIL_R
ガイドレールＲ
(1)
23 SM-6064002-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
(6)
24 PJ-0205000-03 PLUG
プラグ
(4)
25 400-93975 UPPER_BLADE_SUPPORT_BASE
アッパーブレードサポートベース
(3)
26 400-93980 UPPER_BLADE_SUPPORT_BASE_L
アッパーブレードサポートベースＬ
(1)
27 400-93981 UPPER_BLADE_SUPPORT_BASE_R
アッパーブレードサポートベースＲ
(1)
28 SL-6052592-TN BOLT
座金付き六角穴ボルト
(10)
29 400-93966 UPPER_BLADE
アッパーブレード
(1)
30 400-84684 UPPER_BLADE_SUPPORT
アッパーブレードサポート
(5)
31 SM-6051602-TN BOLT
六角穴ボルト
(10)
32 E6109-700-000 BUSH
上刃フッシュ
(5)
33 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(5)
34 SM-8041402-TP SCREW M4X0.7 L=14
止めねじ Ｍ４Ｘ０．７ Ｌ＝１４
(5)
35 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(5)
36 400-94526 CUTTER_COVER
カッターカバー
(1)
37 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(6)
38 TA-0750404-R0 PLUG D=7.5 L=3.5
止め栓 Ｄ＝７．５ Ｌ＝３．５
(6)
39 400-93976 SPEED_CONTROLLER
スピードコントローラ
(2)
40 400-94523 CUTTER SV_BR
カッターＳＶブラケット
(1)
41 400-98838 GUIDE_BR
ガイドブラケット
(1)
42 400-93977 5PORT_SOLENOID_VALVE
５ポート電磁弁
(1)
43 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
44 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
45 400-93978 LONG_ELBOW_UNION
ロングエルボユニオン
(1)
46 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(2)
47 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
(2)
48 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
49 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(1)
50 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(2.5)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(6)
52 400-94525 CUTTER_BASE
カッターベース
(1)
53 E4981-700-000 LABEL
ＥＰＲＯＭ用 ブランク ラベル
(1)
54 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
55 400-94519 CUTTER_SUPPORT_BL
カッターユニットサポートブロック
(2)
56 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
57 400-94518 CUTTER_UNIT_FIX_BASE_C
カッターユニットコテイベースＣ
(2)
58 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(8)
59 400-94516 CUTTER_UNIT_SUPPORT_L
カッターユニットサポートＬ
(1)
60 400-94517 CUTTER_UNIT_SUPPORT_R
カッターユニットサポートＲ
(1)
61 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
62 HX-0029400-00 FIXED BASE
固定ベース
(1)
63 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
64 400-94512 DISCHARGE GUIDE CA ASM
排出ガイドＣＡ組
1
65 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(5)
66 400-94843 HINGE_B-1146-3
ヒンジ Ｂ−１１４６−３
(2)
67 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
68 400-94514 L DISCHARGE GUIDE ASM
カブ排出ガイド組
(1)
69 400-98907 TAPE_GUIDE_C
テープガイドＣ
(1)
70 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(11)
71 400-98906 PLATE
プレート
(12)
72 400-94538 SPACER
スペーサ
(24)
73 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(24)
74 WP-0431005-SP PLAIN WASHER
平座金
(24)
75 400-94891 SPRING_0.69N
スプリング０．６９Ｎ
(12)
76 400-94846 DISCHARGE_GUIDE_3
排出ガイド３
(1)
77 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
78 400-94845 DISCHARGE_COV
排出カバー
(1)
79 400-94844 HINGE_B-1078-14
ヒンジ Ｂ−１０７８−１４
(2)
80 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
81 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(6)
82 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
83 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
84 400-94892 SPRING_11N
スプリング１１Ｎ
(2)
85 400-98955 GUIDE_SUP
ガイドサポート
(2)
86 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
87 HX-0009600-0A GROMMET
エッジングブッシュ
(0.8)
88 400-98908 TAPE_GUIDE_BOTTOM_A
テープガイドボトムＡ
(1)
89 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
90 400-98909 GUIDE_INNER
ガイドインナー
(1)
91 400-98910 GUIDE_STOPPER_BR
ガイドストッパーブラケット
(1)
92 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
