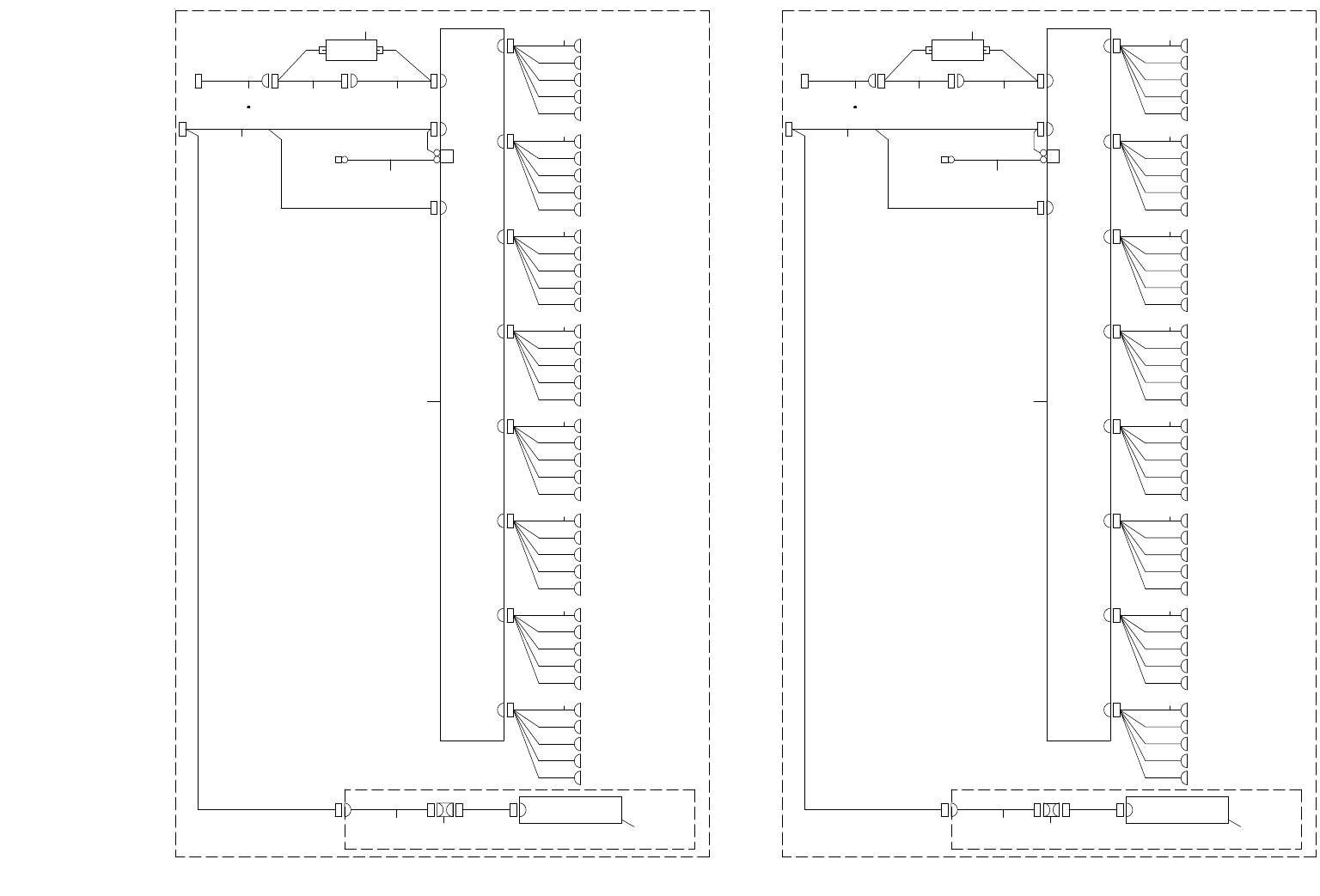

- 195 - 98. SYSTEM DIAGRAM(5) ＳＹＳＴＥＭ ＤＩＡＧＲＡ Ｍ（５） 㹁㹌㸮㸯ࠉ㹄㹐㹍㹌㹒ࠉ㸯 ࠉࠉࠉࠉ㸦㹐㹃㸿㹐ࠉࠉ㸲㸮㸧 㸿㹌㹒 㹍㹓㹒 㹇㹌 㹐㹄㹇㹂 㹐㹄㹇㹂ࠉ㸿 㹌㹒㹃㹌㹌 㸿 㹍㹎㹒㹇㹍㹌 㸦㹐㹄㹇㹂ࠉ 㸦㹄㸧ࠉ㸧 㹐㹄ࠉ㹇㹂 㹀㸿㹌㹉㸱㸴㸫㸲㸮 㹀㸿㹌㹉㸱㸯㸫㸱㸳 㹀㸿㹌㹉㸰㸴㸫㸱㸮 㹀㸿㹌㹉㸰㸯㸫㸰㸳 㹀㸿㹌㹉㸯㸴㸫㸰㸮 㹀㸿㹌㹉㸯㸯 㸫㸯㸳 㹀㸿㹌㹉㸮㸴㸫㸯 㸮 㹀㸿㹌㹉㸮㸯㸫㸮 㸳 㹁㹎ࠉ…

100%1 / 206
- 194 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....UNTIL MACHINE REV.C マシン Ｒｅｖ．Ｃ まで
#04....AFTER MACHINE REV.D マシン Ｒｅｖ．Ｄ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-92568 LEFT SENS ASM
レフトセンサ組
1
2 400-92557 LEFT SENS CABLE ASM
レフトセンサケーブル組
1
3 400-92569 BU PIN SENSOR EMISSION ASM
ＢＵ ＰＩＮ 投光センサ組
1
4 400-92558 BU PIN(EMISSION) CABLE ASM
ＢＵ ＰＩＮ 投光センサ中継ケーブル組
1
5 401-87869 WAIT SENSOR ASM
ＷＡＩＴセンサ組
1
6 400-48083 15INCH LCD MODULE
１５インチＬＣＤモジュール
1
7 401-87870 STOP SENSOR ASM
ＳＴＯＰセンサ組
1
8 400-48032 PANEL LINK CABLE 4.5M
パネルリンクケーブル ４．５Ｍ
1
9 401-87871 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
1
10 400-02264 OP-232C CABLE ASM
オプション２３２Ｃケーブル組
1
11 400-92573 BU ORG SENS ASM
ＢＵ原点センサ組
1
12 400-92562 BU ORG SENS CABLE ASM
ＢＵ原点センサケーブル組
1
13 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
1
14 400-92563 BU LOCK SENS CABLE ASM
ＢＵ ロックセンサケーブル組
1
15 400-92575 BU PIN SENSOR RECEIVER ASM
ＢＵ ＰＩＮ 受光センサ組
1
16 400-92564 BU PIN(RECEVING) CABLE ASM
ＢＵ ＰＩＮ 受光センサ中継ケーブル組
1
17 400-92576 T.PIN SENS ASM
ＴＰＩＮ センサ組
1
18 400-92565 TPIN SENS CABLE ASM
ＴＰＩＮ センサケーブル組
1
19 400-92577 AWC ORG SENS ASM
ＡＷＣ原点センサ組
1
20 400-92566 AWC ORG SENS CABLE ASM
ＡＷＣ原点センサケーブル組
1
21 400-92578 RIGHT SENS ASM
ライトセンサ組
1
22 400-92567 RIGHT SENS CABLE ASM
ライトセンサケーブル組
1
23 400-02147 VCS OP SENS ASM
ＶＣＳ ＯＰセンサ組
1
24 400-02146 VCS ST SENS ASM
ＶＣＳ ＳＴセンサ組
1
25 400-02148 VCS SV CABLE ASM
ＶＣＳ ＳＶケーブル組
1
26 400-66578 BOTTOM LIGHT PCB ASM
ボトムライト基板組
1
27
#01
400-02145 VCS LIGHT RELAY CABLE ASM
ＶＣＳライトリレーケーブル組
1
28 400-92595 VCS LIGHT CABLE ASM
ＶＣＳライトケーブル組
1
29
#02
400-92596 VCS LIGHT (OP) CABLE ASM
ＶＣＳライトケーブル組（ＯＰ）
1
30 400-02142 BACKLIGHT WIRE ASM
バックライトワイヤ組
1
31 400-66577 BACK LIGHT PCB ASM
バックライト基板組
1
32 400-02143 SIDELIGHT WIRE ASM
サイドライトワイヤ組
1
33 400-71183 SIDE LIGHT ASM
サイドライト組
1
34 400-66576 COAXIAL LIGHT PCB ASM
同軸照明基板組
1
35 400-92597 VCS CAMERA ST CABLE ASM
ＶＣＳカメラケーブル組（ＳＴ）
1
36 400-71669 VCS CAMERA
ＶＣＳカメラ
1
37 400-92598 VCS CAMERA OP CABLE ASM
ＶＣＳカメラケーブル組（ＯＰ）
1
38 400-71669 VCS CAMERA
ＶＣＳカメラ
1
39 E9623-721-000 PORTRAIT MONITOR CABLE
画像モニタケーブル
1
40 400-71668 LENZE STD
レンズＳＴＤ
1
41 400-71667 LENZE OPT
レンズＯＰＴ
1
42 400-92594 LIGHT CONTROL POWER ASM
ライトコントロール電源ケーブル組
1
43 400-92556 SB CABLE ASM
センサブロック束線組
1
44 400-92634 BASE-IO SPWR-LR RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＰＷＲ−ＬＲ
1
45 400-92631 BASE-IO SENS RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＥＮＳ 中継
1
46 400-92630 BASE-IO POWER RLY CABLE ASM
ＢＡＳＥ−ＩＯ パワー中継ケーブル組
1
47 400-92552 BASE-IO PWR CABLE ASM
ＢＡＳＥ−ＩＯ 電源ケーブル組
1
48 400-92628 BASE-IO MTR1-3 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ１−３中継ケーブル組
1
49 400-92543 MT1-3 PULSE CABLE ASM
モータ１−３パルスケーブル組
1
50 HM-0013200-00 MOTOR DRIVER
モータドライバ
3
51 400-92540 IN-MOTOR CABLE ASM
ＩＮ モータリレーケーブル組
1
52 400-92537 IN MOTOR PWR CABLE ASM
ＩＮ モータ電源ケーブル組
1
53 400-48074 CENTER MOTOR ASM
センタモータ組
3
54 400-92541 CENT-MOTOR CABLE ASM
ＣＥＮＴ モータリレーケーブル組
1
55 400-92538 CENT MOTOR PWR CABLE ASM
ＣＥＮＴ モータ電源ケーブル組
1
56 400-92542 OUT-MOTOR CABLE ASM
ＯＵＴ モータリレーケーブル組
1
57 400-92539 OUT MOTOR PWR CABLE ASM
ＯＵＴ モータ電源ケーブル組
1
58 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
59
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
60 400-92629 BASE-IO MTR4-5 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ４−５中継ケーブル組
1
61 400-92544 BU DRIVE CABLE ASM
バックアップモータケーブル組
1
62
#01
400-92545 BU DRIVE CABLE ASM(EN)
バックアップモータケーブル組（ＥＮ）
1
63 400-92429 BU DRV PWR CABLE ASM
ＢＵ ドライバ電源ケーブル組
1
64
#01
400-92430 BU DRV PWR CABLE ASM(EN)
ＢＵ ドライバ電源ケーブル組（ＥＮ）
1
65 400-92546 BU MOTOR CABLE ASM
バックアップモータケーブル組
1
66
#01
400-92547 BU MOTOR CABLE ASM(EN)
バックアップモータケーブル組（
1
67 400-92431 BU DRV FG CABLE ASM
ＢＵ ドライバ ＦＧ ケーブル組
1
68
#01
400-92432 BU DRV FG CABLE ASM(EN)
ＢＵ ドライバ ＦＧ ケーブル組
1
69 400-48076 BACK UP MOTOR ASM
バックアップモータ組
1
70 400-92548 BU ENC CABLE ASM
ＢＵ エンコーダケーブル組
1
71 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
1
72 400-92626 BASE-IO ENC RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＥＮＣ 中継ケーブル組
1
73 400-92551 AWC ENC CABLE ASM
ＡＷＣ エンコーダケーブル組
1
74 400-48077 AWC MOTOR ASM
幅調モータ組
1
75 400-92629 BASE-IO MTR4-5 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ４−５中継ケーブル組
1
76 400-92660 AWC DRIVE CABLE ASM
ＡＷＣモータケーブル組
1
77
#01
400-92661 AWC DRIVE CABLE ASM(EN)
ＡＷＣモータケーブル組（ＥＮ）
1
78 400-92425 AWC DRV PWR CABLE ASM
ＡＷＣ ドライバ電源ケーブル組
1
79
#01
400-92426 AWC DRV PWR CABLE ASM(EN)
ＡＷＣ ドライバ電源ケーブル組
1
80 400-92549 AWC MOTOR CABLE ASM
ＡＷＣ モータケーブル組
1
81
#01
400-92550 AWC MOTOR CABLE ASM(EN)
ＡＷＣ モータケーブル組（ＥＮ
1
82 400-92427 AWC DRV FG CABLE ASM
ＡＷＣ ドライバ ＦＧ ケーブル組
1
83
#01
400-92428 AWC DRV FG CABLE ASM(EN)
ＡＷＣ ドライバ ＦＧ ケーブル組
1
84 400-92633 BASE-IO SOL RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＯＬ 中継ケーブル組
1
85 400-97625 SV CABLE ASM
ソレノイドバルブケーブル組
1
86 400-97606 SV WIRE ASM
ソレノイドバルブ ワイヤー組
1
87
#01
400-97607 SV WIRE ASM (EN)
ソレノイドバルブ（ＥＮ）ワイヤ
1
88 400-92554 SMEMA IN CABLE ASM
スメマ ＩＮケーブル組
1
89 400-92555 SMEMA OUT CABLE ASM
スメマ ＯＵＴ ケーブル組
1
90 400-92632 BASE-IO SENS-FX RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＥＮＳ−ＦＸ中継ケーブル組
1
91 400-97608 FLUXER RELAY CABLE ASM
フラクサ中継ケーブル組
1
92 400-99908 FLUXER BASE RELAY CABLE ASM
フラクサベース中継ケーブル組
1
93 400-99909 FLUXER BANK RELAY CABLE ASM
フラクサバンク中継ケーブル組
1
94 400-92624 BASE-IO AN-IN RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＡＮ−ＩＮ 中
1
95 400-95132 LOAD CELL ANAROG CABLE ASM
ロードセルアナログケーブル組
1
96 400-32128 LOAD CELL AMPLIFIER
ロードセルアンプ
1
97 400-92592 LOAD CELL CTRL CABLE ASM
ロードセルコントロールケーブル
1
98 400-31620 LOAD CELL ASM
ロードセル組
1
99 400-92591 LOAD CELL AMP PWR CABLE ASM
ロードセルアンプ電源ケーブル組
1
100 400-92589 R LCD POWER CABLE ASM
リア ＬＣＤ 電源ケーブル組
1
101 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
1
102 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
1
103 400-47492 HDD I/F CABLE ASM
ＨＤＤインターフェイスケーブル組
1
104
#03
400-71558 SSD ASM
ＳＳＤ組
1
105 400-03312 PANEL LINK CABLE
パネルリンクケーブル
1
106 400-03282 MOUSE/KEYBOARD SELECTOR CABLE ASM.
マウス／キーボード切換器ケーブル組
1
107 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
2
108 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
2
109 400-02302 KEYBOARD CABLE ASM
キーボードケーブル組
1
110 400-02301 MOUSE CABLE ASM
マウスケーブル組
1
111 400-99474 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
1
112 400-99473 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
1
113 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切換器
1
114 400-02264 OP-232C CABLE ASM
オプション２３２Ｃケーブル組
1
115 400-48082 SUPER INPAUSE BOARD
スーパーインポーズボード
1
116 400-47937 OP-232C CABLE (R) ASM
２３２Ｃケーブル（Ｒ）組
1
117 400-27815 F-232C CABLE ASM
Ｆ−２３２Ｃケーブル組
1
118 400-48083 15INCH LCD MODULE
１５インチＬＣＤモジュール
1
119 400-48031 PANEL LINK CABLE 1M
パネルリンクケーブル １Ｍ
1
120 400-92588 F LCD POWER CABLE ASM
フロント ＬＣＤ 電源ケーブル組
1
121 400-48030 UPS 232C CABLE ASM
ＵＰＳ通信ケーブル組
1
122 400-92590 INPAUSE BOARD PWR CABLE ASM
インポーズ基板電源ケーブル組
1
123 400-02325 HDD ACCESS LAMP ASM
ＨＤＤアクセスランプ組
1
124 HW-0018100-80 SHIELDED CABLE
ＬＡＮケーブル
1
125 400-48031 PANEL LINK CABLE 1M
パネルリンクケーブル １Ｍ
1
126 400-97209 CPU BOARD
ＣＰＵボード
1
127 400-97426 COPLA LAN CABLE
コプラＬＡＮケーブル
1
128 400-97422 COPLANARITY SENSOR
コプラナリティセンサー
1
129 400-97434 COPLA MONITOR SWITCH BOARD
コプラモニタ切換えボード
1
130 400-48031 PANEL LINK CABLE 1M
パネルリンクケーブル １Ｍ
1
131 400-48003 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
1
132 401-01187 CVS COMM CABLE ASM
ＣＶＳ通信ケーブル組
1
133 401-01186 CVS POWER CABLE ASM
ＣＶＳ電源ケーブル組
1
134 401-03180 CVS CONTACT CABLE(+) ASM
ＣＶＳコンタクトケーブル(＋)組
1
135 401-05380 CVS CONTACT CABLE(-) ASM
ＣＶＳコンタクトケーブル(−)組
1
136 401-01188 CVS PROBE CABLE ASM
ＣＶＳプローブケーブル組
1
137 400-95117 CVS PCB ASM
ＣＶＳ基板組
1
138
#03
400-44475 CPU BOARD
ＣＰＵボード
1
139 400-94736 POWER UNIT
電源ユニット
1
140 400-71680 BASE IO PCB ASM
ベースＩ０基板組
1
141 400-71300 IPX7 ASM
ＩＰＸ７組
1
142
#04
401-13723 CPU BOARD
ＣＰＵボード
1
143
#04
401-13004 SSD ASM(132)
ＳＳＤ組（１３２）
1
- 196 -
NOTE( 注記 ) #01....WITHOUT BRACKET COVER ブラケットカバーなし
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-84841 EF ARRANGE CBL 1 BLACKET ASM
ＥＦ ＡＲＲＡＮＧＥケーブル１ブラケット組
1
2
#01
400-84833 EF ARRANGE CBL 1 ASM
ＥＦ ＡＲＲＡＮＧＥケーブル１組
1
3 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
1
4 400-92655 EF CP OUTPUT CABLE ASM
電動フィーダーＣＰ入力束線組
1
5 400-92656 EF CP INPUT CABLE ASM
電動フィーダーＣＰ出力束線組
1
6 401-87554 ELEC BANK IF CABLE ASM V2
電動バンクＩＦケーブル組 Ｖ２
1
7 400-84840 ELEC BANK TOROLY FG WIRE ASM
電動バンクトロリーＦＧワイヤー組
1
8 401-87551 ELEC BANK 10 PCB ASM V2
電動バンク１０基板組 Ｖ２
1
9 400-92647 EF IF CBL 1-5 ASM
電動フィーダーＩＦ１−５組
1
10 400-92648 EF IF CBL 6-10 ASM
電動フィーダーＩＦ６−１０組
1
11 400-92649 EF IF CBL 11-15 ASM
電動フィーダーＩＦ１１−１５組
1
12 400-92650 EF IF CBL 16-20 ASM
電動フィーダーＩＦ１６−２０組
1
13 400-92651 EF IF CBL 21-25 ASM
電動フィーダーＩＦ２１−２５組
1
14 400-92652 EF IF CBL 26-30 ASM
電動フィーダーＩＦ２６−３０組
1
15 400-92653 EF IF CBL 31-35 ASM
電動フィーダーＩＦ３１−３５組
1
16 400-92654 EF IF CBL 36-40 ASM
電動フィーダーＩＦ３６−４０組
1
17 400-79659 RFID JOINT CABLE ASM
ＲＦＩＤジョイントケーブル組
1
18 HK-0651200-60 CONNECTOR
コネクタ
1
19 400-90031 ANTENNA ARRAY 17MM PITCH /40 POSITION
アンテアレイ１７ＭＭピッチ／４０ポジション
1
