- 14 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-94704 DUCT ASSY L ダクト組＿Ｌ 1 2 400-7740 4 DUCT 30-60-200 ダクト３０−６０−２００ (7) 3 SL-40408 91-SC SCREW M4 L=8 座金付きなべ小ねじ Ｍ４ Ｌ＝８ (14) 4 4…
- 13 -

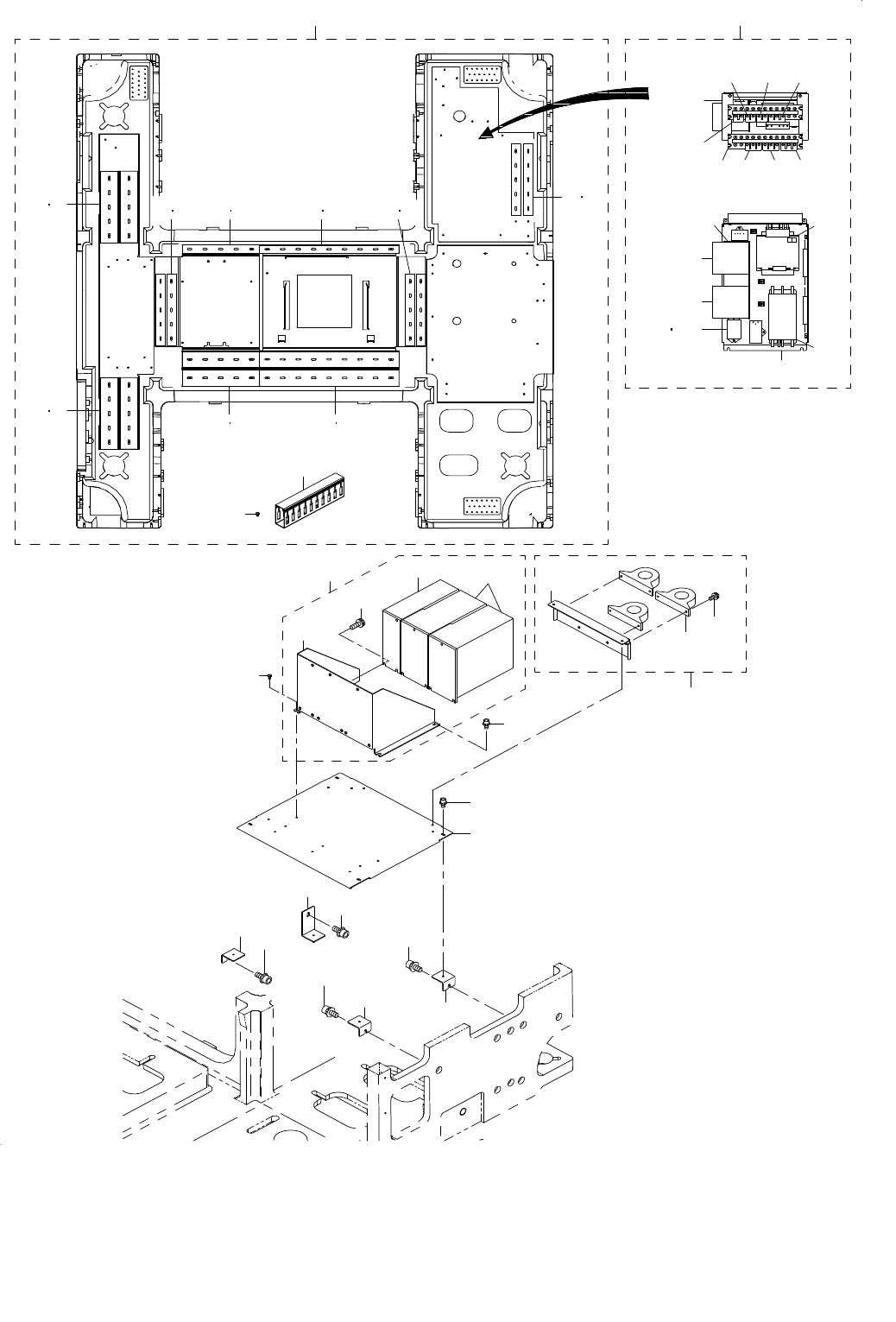

7. BASE FRAME ELECTRIC APPARATUS COMPONENTS(3)
ベースフレーム電装関係（３）
14
18
13
BK
SP
RL
K1
K2
TF
TB2
TB1
LF
RFRF
22
19
20
23
22
21
2
32 323
2
3
4 5
4 5
4
5
6
7
8
9
112
10
11
16 18 18
17
17
17 18
15
37
28
24
26
26
26
24
25
26
27
24
32
31
33
34
35
29
30
36
38
39
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94704 DUCT ASSY L
ダクト組＿Ｌ
1
2 400-77404 DUCT 30-60-200
ダクト３０−６０−２００
(7)
3 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(14)
4 400-94476 DUCT_60_60_250
ダクト＿６０＿６０＿２５０
(6)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(12)
6 400-94478 DUCT_30_60_450
ダクト＿３０＿６０＿４５０
(1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
8 400-94477 DUCT_60_60_450
ダクト＿６０＿６０＿４５０
(2)
9 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
10 400-94479 DUCT_30_60_200
ダクト＿３０＿６０＿２００
(1)
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
12 400-94708 AC INPUT UNIT
ＡＣ＿インプットユニット
1
13 400-94416 AC POWER PLATE
ＡＣ電源プレート
(1)
14 400-94418 AC_POWER_PLATE_BR
ＡＣ電源プレート＿ＢＲ
(1)
15 400-94417 BLOCK_TERMINAL_PLATE
ブロックターミナルプレート
(1)
16 HK-0699501-10 BLOCK TERMINAL
ブロックターミナル
(2)
17 HK-0699900-20 BLOCK TERMINAL
ブロックターミナル
(3)
18 HK-0699900-30 BLOCK TERMINAL
ブロックターミナル
(4)
19 HB-0010200-0A RELAY
リレー
(1)
20 HB-0011000-10 RELAY COVER
関連パーツ
(1)
21 HN-0023700-00 NOISE FILTER
ノイズフィルター
(1)
22 HA-0062900-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
23 400-29567 AC TRANCE
ＡＣトランス
(1)
24 400-94471 BASE_SUPPORT
ベースサポート
3
25 400-94472 BASE_SUPPORT_R
ベースサポート＿Ｒ
1
26 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
27 400-94393 DRIVER_BASE
ドライバベース
1
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
29 400-94713 XY DRIVER UNIT
ＸＹドライバユニット
1
30 400-94394 DRIVER_BR
ドライバブラケット
(1)
31 400-44538 SERVO AMP 750W
Ｘ軸サーボアンプ７５０Ｗ
(1)
32 400-44539 SERVO AMP 2000W
Ｙ軸サーボアンプ２０００Ｗ
(2)
33 SL-4051691-SC SCREW M5X0.8 L=16
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１６
(9)
34 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
2
35 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
36
#01
400-94932 CORE_UNIT_EN
コアユニット＿ＥＮ
1
37 400-94697 CORE_BR
コアブラケット
(1)
38 HN-0015500-00 CORE
コア
(3)
39 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(6)
- 15 -
8. BASE FRAME ELECTRIC APPARATUS COMPONENTS(4)
ベースフレーム電装関係（４）
9
6
7
8
10
11
13
12
4
5
14
15
3
16
21
25
A
A
23
24
27
28
29
30
31
32
33
34
35
39
36
41
38
18
18
20
42
40
26
43
43
45
43
44
45
45
45
B
1
2
22
48
49
50
51
52
47
54
55
56
59
58
57
53
46
62
64
63
63
61
60
B
17
19
25
65
37
