- 51 - 26.X-Y COMPONENTS(2) Ｘ − Ｙ 関係（２） 7 9 8 3 2 4 5 10 6 1 12 13 14 16 17 18 15 19 19 20 20 21 21 23 23 24 25 26 22 26 24 25 22 27 27 22 26 23 24 25 27 27 22 25 24 26 23 28 28 28 11 30 29 28 30 29
- 50 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93890 X_AXIS_FRAME_L_ASM
Ｘ軸フレーム＿Ｌ組
1
2 400-71355 X_AXIS_FRAME_L
Ｘ軸フレームＬ
(1)
3 400-71325 X_LM_GUIDE_L
Ｘ＿ＬＭガイドＬ
(2)
4 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
(34)
5 400-44528 MAGNETIC SCALE X
マグネチックスケールＸ軸
1
6 400-54881 X MSC GUARD
Ｘ ＭＳＣガード
1
7 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
5
8 400-50232 X PLUS LMT SENSOR ASSY
Ｘ軸プラスリミットセンサ組
1
9 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
10 400-50234 X MINUS LMT SENSOR ASSY
Ｘ軸マイナスリミットセンサ組
1
11 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
12 400-93891 X_FRAME_END_R_ASM
Ｘフレームエンド＿Ｒ組
1
13 400-71317 X_FRAME_END_R
ＸフレームエンドＲ
(1)
14 PH-0400162-C0 PIN
平行ピン
(2)
15 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
16 400-71315 X_FRAME_END_L
ＸフレームエンドＬ
1
17 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
18 400-93859 Y_SENSOR_DOG
Ｙ＿センサ＿ドグ
1
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
20 400-93860 Y_MSC_BR
Ｙマグネスケールブラケット
2
21 SL-6041292-TN SCREW
座金付き六角穴ボルト
4
22 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネチックスケールＹセンサユニット
2
23 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
4
24 400-47390 MSU_BRACKET
ＭＳＵブラケット
4
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
8
26 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
27 400-93861 Y_MSW_BR
Ｙマグネスイッチブラケット
2
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
29 400-71313 X_MOTOR_FRAME
Ｘモータフレーム
1
30 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
31 400-68914 SERVO MOTOR 750W
サーボモーター ７５０Ｗ
1
32 SL-6062042-TN BOLT
座金付き六角穴ボルト
4
33 400-93855 FIXED_SUPPORT_UNIT
フィックス＿サポート＿ユニット
1
34 SM-6052002-TN BOLT
六角穴ボルト
4
35 400-71327 X_BALL_SCREW_L
ＸボールねじＬ
1
36 400-93862 COUPRING_X
カップリング＿Ｘ
1
37 400-93863 X_BALL_SCREW_SUPPORT
Ｘ＿ボール＿スクリュー＿サポート
1
38 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
1
39 400-93893 X_BALL_SCREW_FRAME_ASM
Ｘ＿ボール＿スクリュー＿フレーム＿組
1
40 400-93865 X_BALL_SCREW_FRAME
Ｘ＿ボール＿スクリュー＿フレーム
(1)
41 PH-0300082-C0 PIN
平行ピン
(2)
42 SL-6053092-TN SCREW
座金付き六角穴ボルト
2
43 SL-6042592-TN SCREW
座金付き六角穴ボルト
2
44 SL-6044092-TN SCREW
座金付き六角穴ボルト
2
45 400-93866 Y_PLASTIC_RAIL_BR
Ｙ＿プラスチック＿レール＿ＢＲ
1
46 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
47 400-93867 X_OIL_GUARD_U_L
Ｘ＿オイル＿ガード＿Ｕ＿Ｌ
1
48 400-93868 X_OIL_GUARD_F_L
Ｘ＿オイル＿ガード＿Ｆ＿Ｌ
1
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
6
50 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
10
51 400-63714 X_STOPPER_RUBBER
Ｘストッパラバー
2
52 E2779-721-000 STOPPER COLLAR
ストッパカラー
8
53 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
4
54 400-93879 X_AXIS_WEIGHT
Ｘ軸ウェイト
1
55 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
4
56 E2333-715-000 CAUTION SEAL
注意シール
2
57 HX-0034400-00 HARNESS PARTS
束線パーツ
1
58 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
59 HX-0029400-00 FIXED BASE
固定ベース
2
60 400-94364 X_OIL_GUARD_BR
Ｘオイルガードブラケット
1
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
62 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
63 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
0.5
64 HX-0009600-0A GROMMET
エッジングブッシュ
0.5
65 400-50240 X-MSC BRACKET ASSY
Ｘ−ＭＳＣブラケット組
1
66 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
67 400-46002 X-MSC BRACKET
Ｘ−ＭＳＣブラケット
(1)
68 400-44531 MAGNETIC SCALE X SENSOR UNIT
マグネチックスケールＸセンサユニット
(1)
69 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
70 400-71571 HANDLE
ハンドル
2
71 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルトＭ４ Ｌ＝１６
4
72 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
4
73 400-94358 X_LMT_SENSOR_DOG
Ｘ＿ＬＭＴ＿センサドグ
1
74 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
75 HX-0034400-00 HARNESS PARTS
束線パーツ
1
76 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
17
77 HX-0029400-00 FIXED BASE
固定ベース
17
78 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
79 HX-0029400-00 FIXED BASE
固定ベース
7
80 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
7
81 HX-0029400-00 FIXED BASE
固定ベース
1
82 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
83 HX-0029400-00 FIXED BASE
固定ベース
10
84 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
10
85 SL-6051492-TN BOLT
座金付き六角穴ボルト
16
- 51 -

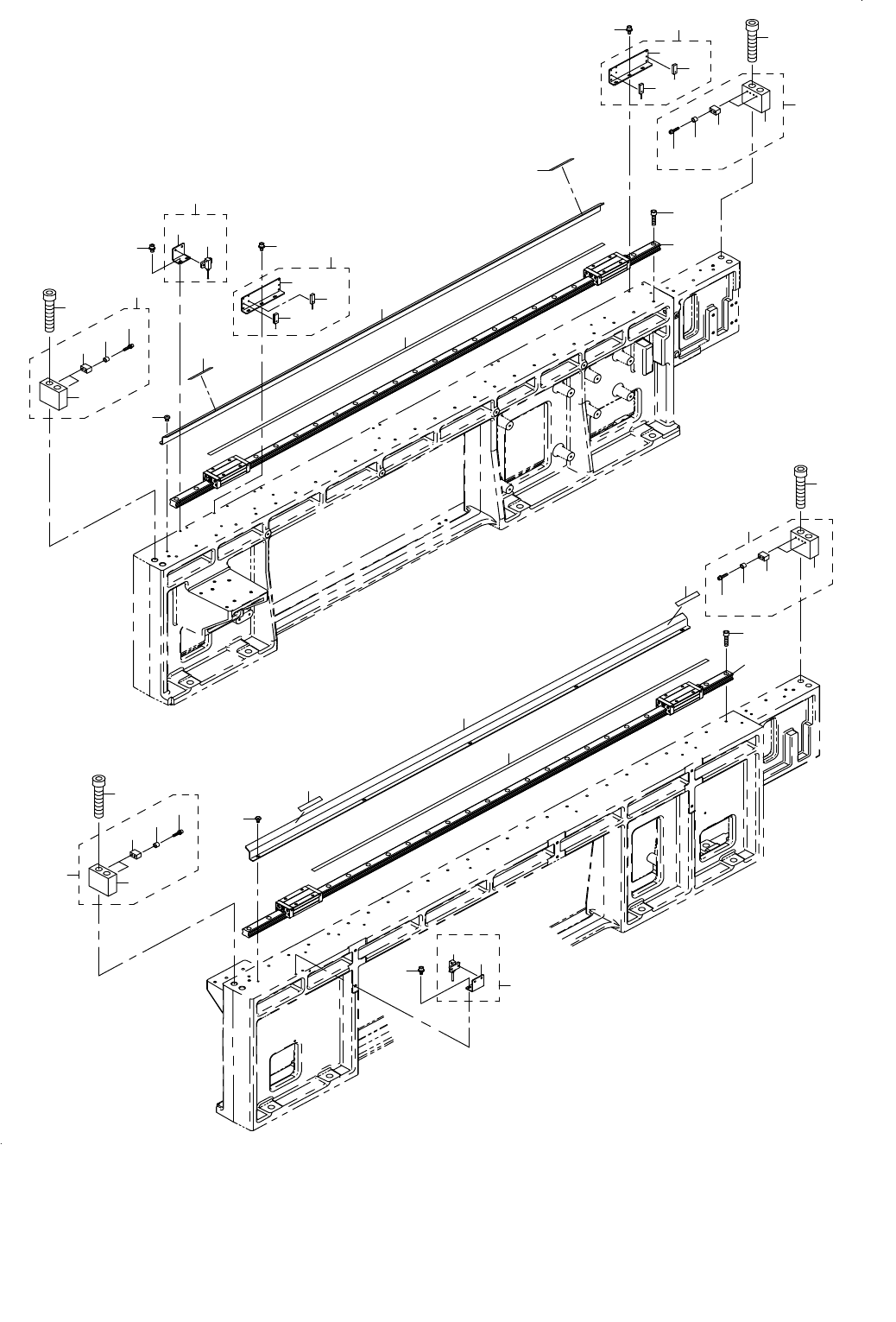

26.X-Y COMPONENTS(2)
Ｘ − Ｙ 関係（２）
7
9
8
3
2
4
5
10
6
1
12
13
14
16
17
18
15
19
19
20
20
21
21
23
23
24
25
26
22
26
24
25
22
27
27
22
26
23
24
25
27
27
22
25
24
26
23
28
28
28
11
30
29
28
30
29
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93895 Y_SENSOR_BR_F_ASM
ＹセンサブラケットＦ組
1
2 400-93878 Y_SENSOR_BR
Ｙ＿センサ＿ＢＲ
(1)
3 400-92477 Y- LMT SENSOR ASM
Ｙマイナスリミットセンサ組
(1)
4 400-92480 Y NEAR SENSOR ASM
Ｙ近傍センサ組
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
6 400-93896 Y_SENSOR_BR_R_ASM
ＹセンサブラケットＲ組
1
7 400-93878 Y_SENSOR_BR
Ｙ＿センサ＿ＢＲ
(1)
8 400-92478 Y+ LMT SENSOR ASM
Ｙプラスリミットセンサ組
(1)
9 400-92479 Y++ LMT SENSOR ASM
Ｙプラスプラスリミットセンサ組
(1)
10 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
11 400-93897 YL_ORG_SENSOR_BR_ASM
ＹＬ原点センサブラケット組
1
12 400-93880 Y_ORG_SENSOR_BR
Ｙ＿原点＿センサ＿ＢＲ
(1)
13 400-02171 YL ORG SENS ASM
ＹＬ原点センサ組
(1)
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
15 400-93898 YR_ORG_SENSOR_BR_ASM
ＹＲ原点センサブラケット組
1
16 400-93880 Y_ORG_SENSOR_BR
Ｙ＿原点＿センサ＿ＢＲ
(1)
17 400-02172 YR ORG SENS ASM
ＹＲ原点センサ組
(1)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
19 400-48027 MAGNETIC SCALE Y
マグネスケールＹ
2
20 400-93881 Y_MSC_GUARD_L
ＹマグネスケールガードＬ
2
21 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
10
22 400-93899 Y_STOPPER_ASM
Ｙストッパ組
4
23 400-93882 Y_STOPPER
Ｙ＿ストッパ
(1)
24 400-63714 X_STOPPER_RUBBER
Ｘストッパラバー
(2)
25 E2779-721-000 STOPPER COLLAR
ストッパカラー
(8)
26 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
27 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
28 E2333-715-000 CAUTION SEAL
注意シール
4
29 400-71326 Y_LM_GUIDE_L
Ｙ＿ＬＭガイドＬ
2
30 SM-6052002-TN BOLT
六角穴ボルト
50
