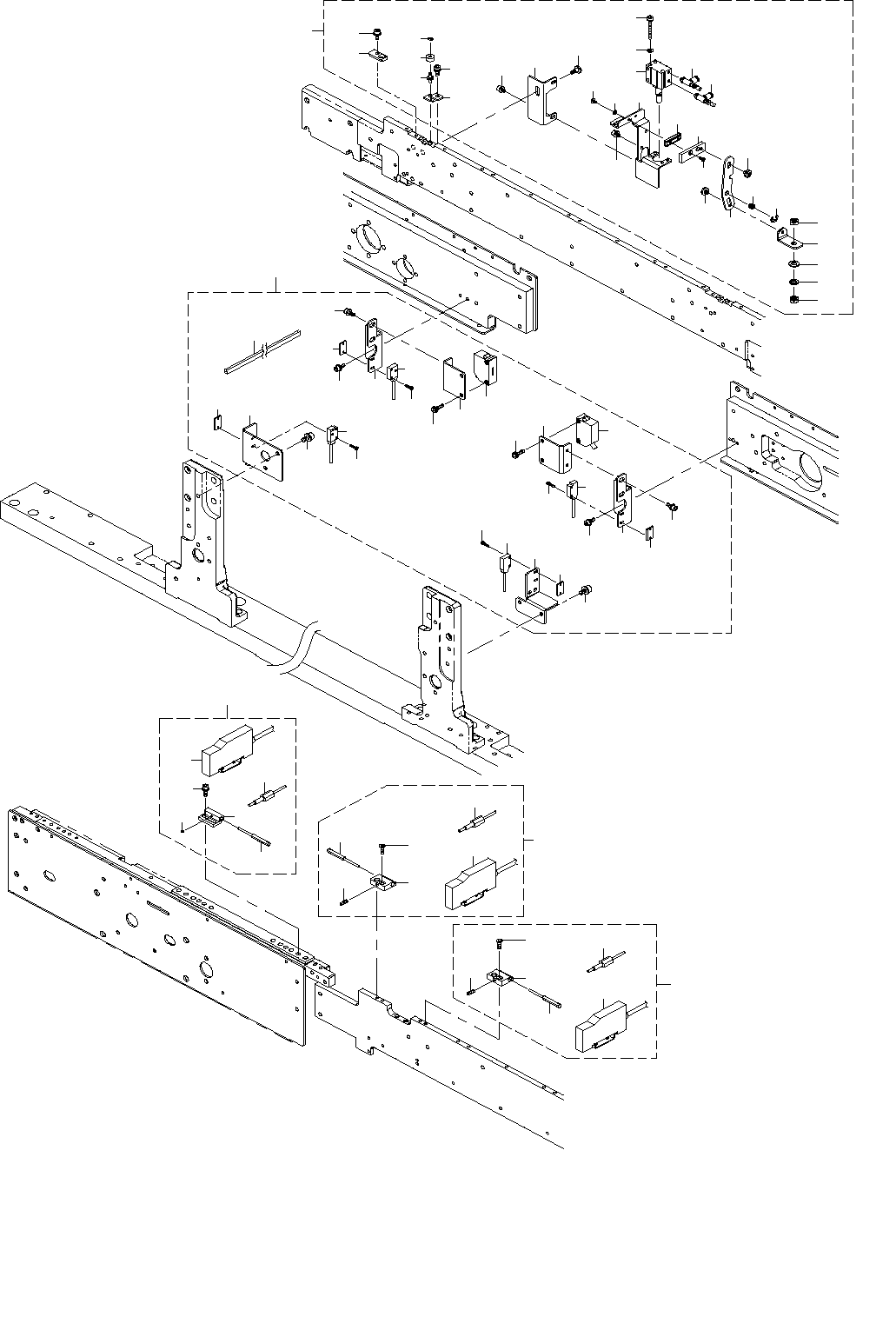

- 105 - 53. CLINCH UNIT COMPO NENTS (8) (CONVEYOR) クリンチユニット関係（８） （搬送） ４２ ４１ ４０ ２ ３ ４ ４ ５ ６ ７ ８ ９ １０ ８ １１ １２ １２ １３ １４ １５ １６ １７ １８ １９ ２０ ２２ ２１ ２３ ２４ ２５ ２６ ２７ ２８ ２９ ４４ ３４ ３３ ３５ ３７ ３２ ３６ ３９ ４３ ３８ ４９ ５１ ４６ ４７ ４８ ５０ ４５ ６６ ５３ ５…
- 104 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-13944 CONVEYOR_MOTOR_ASM
コンベアモータ組
1
2 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
3 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
4 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
5 402-13945 CONVEYOR_MOTOR_C_ASM
コンベアモータＣ組
(1)
6 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(1)
7 SL-6041642-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(4)
8 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
9 400-00869 MOTOR_ADJUST_PLATE
モータアジャストプレート
(1)
10 400-00870 MOTOR_PULLEY_C
モータプーリＣ
(1)
11 402-13796 MOTOR_BRACKET_CL
モータブラケットＣＬ
(1)
12 401-37170 CONVEYOR_MOTOR_LR_ASM
コンベアモータＬＲ組
(2)
13 400-46034 MOTOR BRACKET S(6)
モータブラケットＳ（６）
(1)
14 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
15 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(3)
16 400-00870 MOTOR_PULLEY_C
モータプーリＣ
(1)
17 400-48075 JOINT MOTOR ASM
ジョイントモータ組
(1)
18 402-06719 DRIVER_UNIT
ドライバユニット
1
19 402-06511 CONV_DRIVER_BASE
搬送ドライバベース
(1)
20 HX-0068900-00 UNIT
装置
(1)
21 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
22 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
23 HX-0070600-00 MOUNT BASE
マウントベース
(5)
24 EA-9500B01-00 CABLE BAND
束線バンド
(5)
25 402-06512 CONV_DRIVER_COVER
搬送ドライバカバー
(1)
26 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
27 HM-0013200-00 STEPPING MOTOR
モータドライバ
(3)
28 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(3)
29 402-06720 CONVEYOR_PCB_R_ASM
搬送基板Ｒ組
1
30 402-06513 CONV_PWB_BASE_J1
搬送基板ベースＪ１
(1)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
32 401-28875 CONVEYOR PCB ASM
搬送基板組
(1)
33 401-83075 PWB_COVER_SIDE
ＰＷＢカバーサイド
(1)
34 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(5)
35 401-83076 PWB_COVER_TOP
ＰＷＢカバートップ
(1)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
37 HX-0070600-00 MOUNT BASE
マウントベース
(10)
38 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
39 EA-9500B01-00 CABLE BAND
束線バンド
20
40 EA-9500B02-00 CABLE BAND
束線バンド
30
41 402-13926 AIR_ASM
エアー組
1
42 EZ-4455733-01 WYE (KJU02-00) UNION
ユニオン ワイ （ＫＪＵ０２−００）
(6)
43 SM-4031601-SC SCREW M3X0.5 L=16
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１６
(1)
44 SM-4031401-SC SCREW M3X0.5 L=14
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１４
(1)
45 401-64325 REDUCER
レデューサ
(2)
46 BT-0200121-EB URETHANE TUBE BLACK 2X1.2
ポリウレタン チューブ 黒 ２Ｘ１．２
(20)
47 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
48 401-64325 REDUCER
レデューサ
(2)
49 402-13931 AWC_ASM
基板幅自動調整組
1
50 E2163-725-000 AWC BRACKET E
ＡＷＣ ブラケット Ｅ
(1)
51 HX-0067100-0B GROMMET
グロメット
(0.035)
52 401-29040 AWC MOTOR ASM
ＡＷＣモータ組
(1)
53 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
54 400-00768 AWC PULLEY A ASM
ＡＷＣプーリＡ組
(1)
55 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリ Ａ
(1)
56 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
57 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
58 400-00769 AWC PULLEY B ASM
ＡＷＣプーリＢ組
(1)
59 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
60 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
61 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
62 E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
(1)
63 HM-0013200-00 STEPPING MOTOR
モータドライバ
(1)
64 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
65 HX-0032600-0J GROMMET
ドームプラグ
(1)
66 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
(0.55)
67 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
(0.32)
68 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
69 402-06618 AWC_OP_DOG
ＡＷＣ＿ＯＰドグ
(1)
70 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール ２ （２５）
3
- 105 -
53.CLINCH UNIT COMPONENTS (8) (CONVEYOR)
クリンチユニット関係（８）（搬送）
４２
４１
４０
２
３
４
４
５
６
７
８
９
１０
８
１１
１２
１２
１３
１４
１５
１６
１７
１８
１９
２０
２２
２１
２３
２４
２５
２６
２７
２８
２９
４４
３４
３３
３５
３７
３２
３６
３９
４３
３８
４９
５１
４６
４７
４８
５０
４５
６６
５３
５４
５５
５４
５５
５５
５５
５６
５６
５７
５７
５８
５８
５９
５９
５９
５９
６０
６１
６２
６３
６３
６２
６４
６２
６２
６４
６５
１
３１
５２
３０
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-16986 CLINCH_CONV_UNIT_STOPPER_ASM
クリンチ搬送ユニット＿ストッパ組
1
2 402-13854 STOPPER_UNIT_BASE_PL
ストッパユニットベースＰＬ
(1)
3 400-76113 CYLINDER
シリンダ
(1)
4 401-64345 SPEED_CONTROLLER_ELB
スピードコントローラＥＬＢ
(2)
5 SL-6032542-TN SCREW M3 L=25
座金付き六角穴ボルト Ｍ３ Ｌ＝２５
(2)
6 WP-0320500-SE WASHER 3.2X0.5
平座金小形丸 Ｍ３
(2)
7 402-13851 STOPPER_CYLINDER_PL
ストッパシリンダＰＬ
(1)
8 NM-6050003-SC NUT M5X0.8 TYPE3
六角ナット Ｍ５Ｘ０．８ ３種
(2)
9 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(1)
10 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
11 402-13852 STOPPER_LINK
ストッパリンク
(1)
12 E1120-706-C00 FREE LINK JOINT SCREW
フリーリンクジョイントスクリュウ
(2)
13 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(1)
14 E6607-705-000 LOCK HOLDER PIN
ロックホルダピン
(1)
15 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(1)
16 402-13853 STOPPER_PL
ストッパー＿ＰＬ
(1)
17 401-60376 BALL SLIDE (BSP720SLT1)
ボ−ルスライド（ＢＳＰ７２０ＳＬＴ１）
(1)
18 SM-1020501-SC SCREW M2 L=5
皿ねじ Ｍ２ Ｌ＝５
(2)
19 SL-4020491-SC SCREW M2 L=4
座金付きなべ小ねじ Ｍ２ Ｌ＝４
(2)
20 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
(2)
21 402-13855 STOPPER_FIX_PL
ストッパ＿ＦＩＸ＿ＰＬ
(1)
22 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
23 402-16989 STOPPER_GUIDE_BLOCK_L
ストッパガイドブロックＬ
(1)
24 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(1)
25 402-16990 STOPPER_GUIDE_BLOCK_R
ストッパガイドブロックＲ
(1)
26 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
(1)
27 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
28 SB-1030002-00 BEARING
ころがり軸受
(1)
29 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(1)
30 SD-0400356-TN SHOULDER SCREW D=4 H=3.5
段ねじ Ｄ＝４ Ｈ＝３．５
(1)
31 402-13928 STOP SENSOR ASM
ストップセンサ組
1
32 400-46992 FIBER_NUT
ファイバナット
(1)
33 400-93923 FIBER_HOLDER
ファイバーホルダ
(1)
34 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
35 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(1)
36 401-81868 STOP SENSOR CABLE ASM
ストップセンサケーブル組
(1)
37 400-92512 FIBER
ファイバー
(1)
38 402-13929 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
1
39 400-46992 FIBER_NUT
ファイバナット
(1)
40 400-93923 FIBER_HOLDER
ファイバーホルダ
(1)
41 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
42 SM-8030802-TP SCREW M3X0.5 L=8
止めねじ
(1)
43 401-81868 STOP SENSOR CABLE ASM
ストップセンサケーブル組
(1)
44 400-92512 FIBER
ファイバー
(1)
45 402-13930 WAIT_SENSOR_UNIT
ウェイトセンサユニット
1
46 400-46992 FIBER_NUT
ファイバナット
(1)
47 L179E-421-000 WAIT SENSOR BLOCK R
ウエイト センサー ブロック Ｒ
(1)
48 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
49 SM-8020202-UZ SCREW M2 L=2
止めねじ Ｍ２ Ｌ＝２
(1)
50 401-81868 STOP SENSOR CABLE ASM
ストップセンサケーブル組
(1)
51 400-92512 FIBER
ファイバー
(1)
52 402-13932 CLINCH_HEAD_SENSOR_ASM
クリンチヘッド検出センサ組
1
53 402-13869 SENSOR_BR_FR
センサブラケットＦＲ
(1)
54 402-13870 SENSOR_BR_R
センサブラケットＲ
(2)
55 402-13871 NUT_PLATE
ナットプレート
(4)
56 402-13780 SENSOR_BR
センサブラケット
(2)
57 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
58 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(4)
59 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(8)
60 401-61236 BU PIN EMISSION SENS ASM
ＢＵ ピン投光センサ組
(1)
61 401-61237 BU PIN RECEIVE SENS ASM
ＢＵ ピン受光センサ組
(1)
62 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ２ Ｌ＝８
(8)
63 402-13516 CY LMT SENS RECEIVE ASM
ＣＹ ＬＭＴセンサ受光組
(2)
64 402-13517 CY LMT SENS EMISSON ASM
ＣＹ ＬＭＴセンサ投光組
(2)
65 HX-0067100-0A GROMMET
グロメット
(0.04)
66 402-13868 SENSOR_BR_FL
センサブラケットＦＬ
(1)
