- 18 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-06668 SAFETY_COVER_F_ASM 安全カバーＦ組 1 2 402-06533 SAFETY_COVER_FRAME_F_J1 安全カバーフレーム＿Ｆ ＿Ｊ１ (1) 3 402-06535 SAFETY_COVER_STAY_ F_J1 安全カバーステイ＿Ｆ＿ Ｊ１ (2) 4 SL-604089…
- 17 -

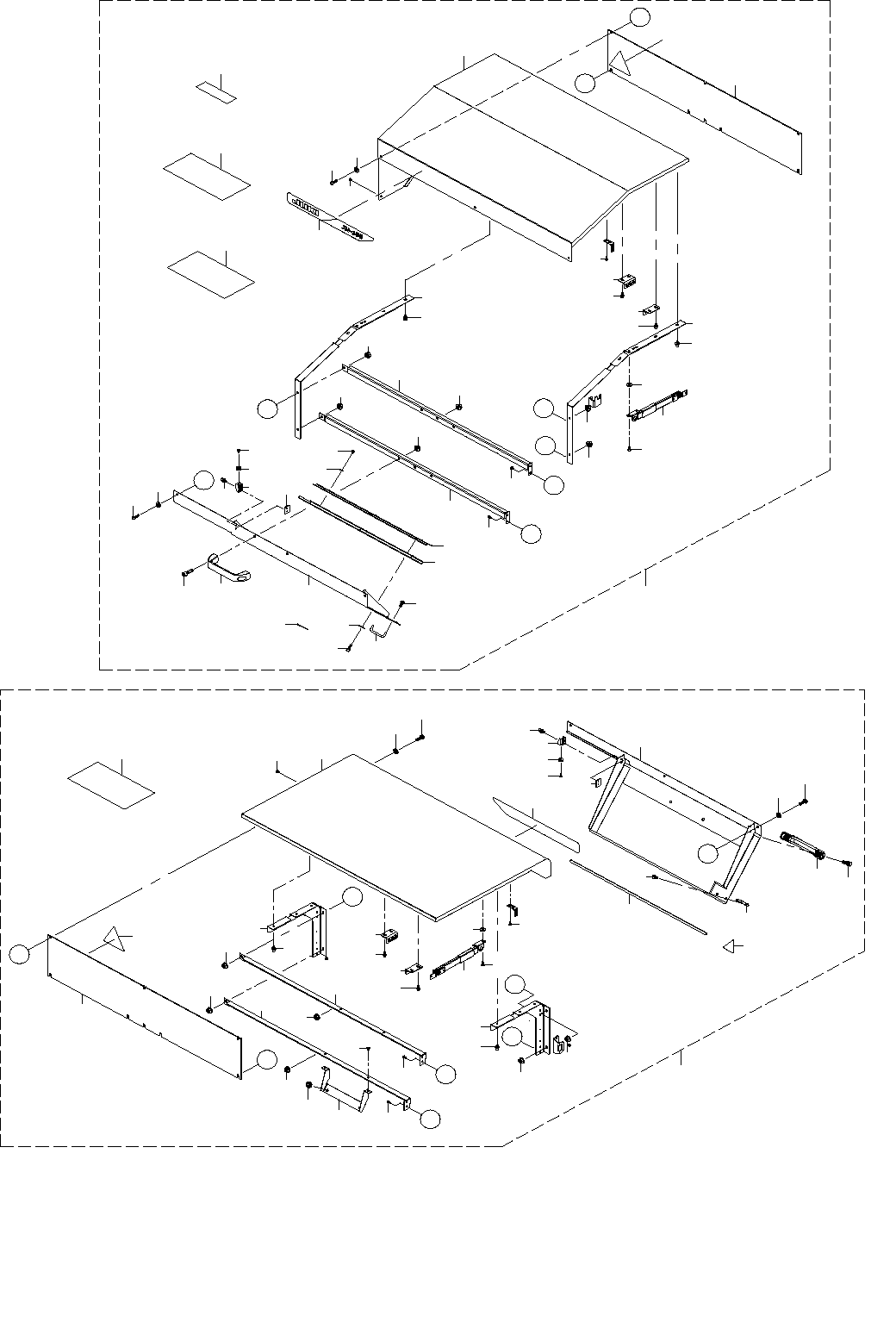

9. COVER COMPONENTS (3)
カバー関係（３）
２５
３
３
１７
４
４
１８
１９
５９
４２
４２
４０
Ａ
Ｅ
４１
４１
３４
５６
５７
２
５
６
７
８
１０
９
１１
１２
１３
１３
Ａ
１５
１４
１６
１６
１６
Ｃ
Ｂ
Ｂ
Ｃ
Ｄ
Ｄ
１５
１４
２１
２０
２０
２１
２２
２３
２４
２６
２９
２７
３０
１９
１９
１９
１９
１９
２８
３１
３２
３３
３５
３８
３６
３７
４３
Ｅ
４４
４５
４５
Ｆ
Ｆ
４８
Ｇ
Ｈ
４８
Ｈ
Ｇ
４６
４７
４７
４６
４８
４９
５０
５１
５１
５１
５１
５１
５１
５１
５２
５３
５５
５４
５４
５５
５８
６２
６３
６１
６４
６０
６６
６５
６７
６８
６９
７０
７１
３９
１
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06668 SAFETY_COVER_F_ASM
安全カバーＦ組
1
2 402-06533 SAFETY_COVER_FRAME_F_J1
安全カバーフレーム＿Ｆ＿Ｊ１
(1)
3 402-06535 SAFETY_COVER_STAY_F_J1
安全カバーステイ＿Ｆ＿Ｊ１
(2)
4 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
5 402-06651 SCP_J1_ECV100
安全カバープレート＿Ｊ１＿ＥＣＶ１００
(1)
6 402-06644 SAFETY_COVER_SHUTTER_J1
安全カバーシャッター＿Ｊ１
(1)
7 402-06645 SAFETY_COVER_SHUTTER_R_J1
安全カバーシャッターＲ＿Ｊ１
(1)
8 402-06646 SAFETY_COVER_F_B_J1_S
安全カバーＦ＿Ｂ＿Ｊ１＿Ｓ
(1)
9 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(3)
10 WP-0450816-SC WASHER
平座金
(3)
11 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(3)
12 WP-0320501-SC WASHER M3
平座金 Ｍ３
(3)
13 402-06580 SC_SUPPORT_F
ＳＣ＿サポート＿Ｆ
(2)
14 SM-3061652-TN SCREW M6 L=16
丸ねじ Ｍ６ Ｌ＝１６
(5)
15 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(5)
16 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(5)
17 401-22998 HANDLE
ハンドル
(1)
18 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
19 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(7)
20 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
21 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(20)
22 400-77321 STAY
ステイ
(1)
23 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
24 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
25 400-80490 KEY_SCREW
キーねじ
(2)
26 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
27 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
28 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
29 400-49671 COVER CUSHION
カバークッション
(1)
30 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
31 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
32 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
33 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール（１００）
(1)
34 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
35 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
36 400-79329 CAUTION SEAL
注意シール
(1)
37 402-06551 BRAND_MARK_LABEL_JM-100
ブランドラベル＿ＪＭ−１００
(1)
38 401-83471 LOCATION_LABEL_RS-1
ロケーションラベル＿ＲＳ−１
(1)
39 402-06669 SAFETY_COVER_R_ASM
安全カバーＲ組
1
40 402-06534 SAFETY_COVER_FRAME_R_J1
安全カバーフレーム＿Ｒ＿Ｊ１
(1)
41 402-06536 SAFETY_COVER_STAY_R_J1
安全カバーステイ＿Ｒ＿Ｊ１
(2)
42 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
43 402-06651 SCP_J1_ECV100
安全カバープレート＿Ｊ１＿ＥＣＶ１００
(1)
44 402-06538 SAFETY_COVER_R_B_J1
安全カバーＲ＿Ｂ＿Ｊ１
(1)
45 402-06581 SC_SUPPORT_R
ＳＣサポートＲ
(2)
46 SM-3061652-TN SCREW M6 L=16
丸ねじ Ｍ６ Ｌ＝１６
(6)
47 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(6)
48 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(5)
49 401-22998 HANDLE
ハンドル
(1)
50 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
51 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(8)
52 402-06582 SC_SUPPORT_BR_R
ＳＣサポートブラケットＲ
(1)
53 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
54 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
55 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(20)
56 400-77321 STAY
ステイ
(1)
57 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
59 400-80490 KEY_SCREW
キーねじ
(2)
60 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
62 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
63 400-49671 COVER CUSHION
カバークッション
(1)
64 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
65 401-13968 HANDLE_S
ハンドル＿Ｓ
(1)
66 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
67 402-06541 EDGE_CUSHION
エッジクッション
(0.7)
68 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
69 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
70 400-79329 CAUTION SEAL
注意シール
(1)
71 402-06551 BRAND_MARK_LABEL_JM-100
ブランドラベル＿ＪＭ−１００
(1)
- 19 -

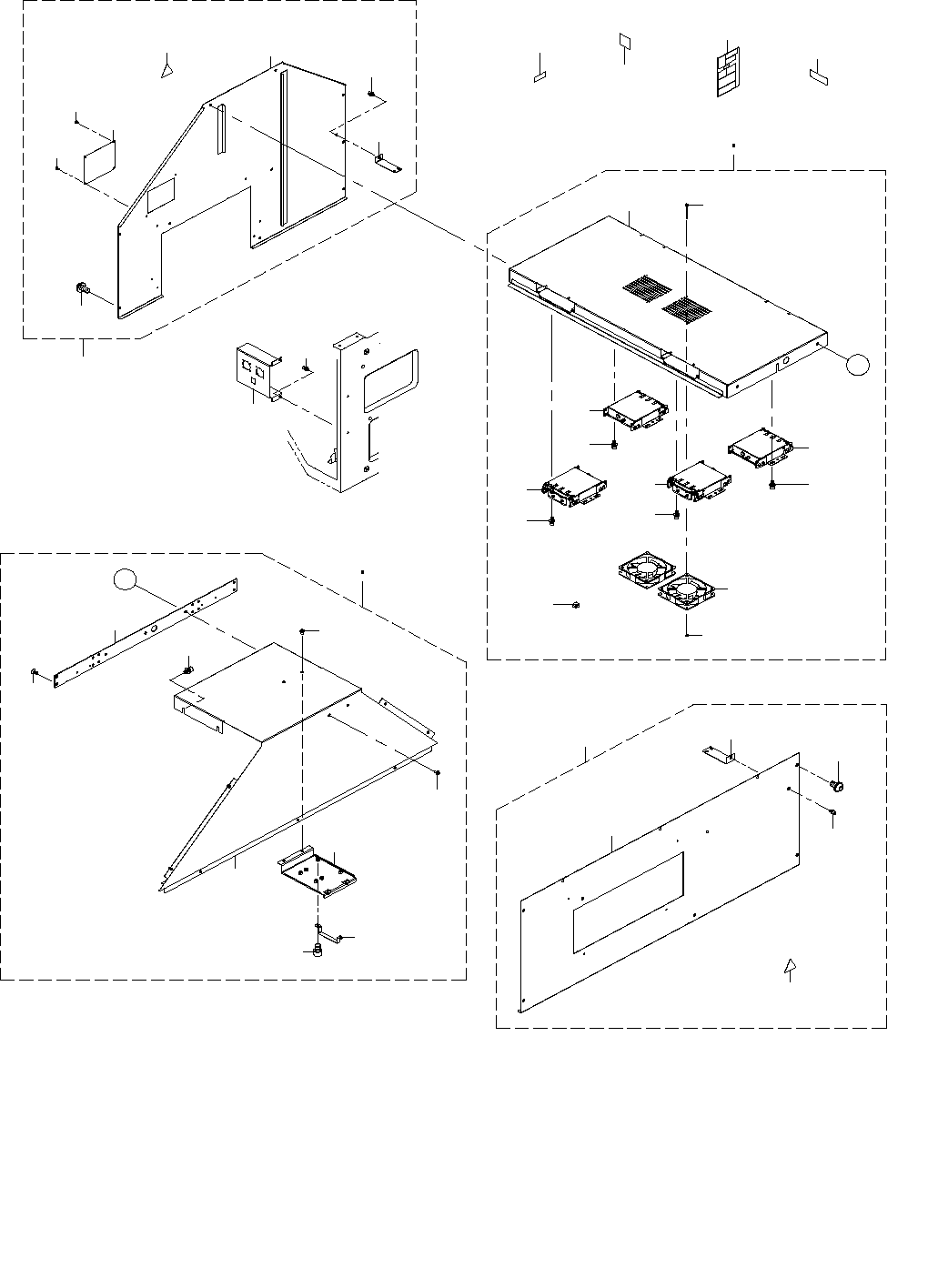

10.COVER COMPONENTS (4)
カバー関係（４）
１６
１５
Ａ
２６
３２
１７
１８
１３
１０
４
３
４
２０
Ａ
５
５
５
３
５
６
７
８
１ ２
３０
３５
３６
２３
３１
１１ １２
９
１４
１４
１９
２９
２５
２４
２５
２７
２８
３３
３４
２１
４０
３７
３８
３９
２２
