- 21 - 11. COVER COM PONENTS (5) カバー関係（５） １２ ６ ２４ １２ １２ １０ １３ １４ １３ １ ２ １３ ４ ２６ ５ ２６ Ａ １２ １１ Ｂ Ｂ ３ １５ ２２ ２３ １７ ２１ ２０ １６ １９ １９ １８ １２ Ａ ７ ８ ８ ７ ９ １４ ３３ ３３ ３３ ３３ ３３ ３２ ３１ ３３ ３０ ２８ ２９ ３７ ３４ ４５ ４６ ４０ ４４ ４４ ４３ ４４ ４７ ３９ ４４ ３８ ４…
- 20 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06664 COVER_CUC_ASM
カバーＣＵＣ組
1
2
#01
402-06683 COVER_CUC_ASM_F
カバーＣＵＣ組＿Ｆ
1
3 402-06621 ASSIST_HINGE_20N
アシストヒンジ２０Ｎ
(2)
4 401-83447 ASSIST_HINGE
アシストヒンジ
(2)
5 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(24)
6 401-89090 DC FAN ASM
ＤＣファン組
(2)
7 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
(4)
8 NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ３
(4)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 402-06635 COVER_CUC_J1_S
カバーＣＵＣ＿Ｊ１＿Ｓ
(1)
11 402-06665 COVER_CUR_ASM
カバーＣＵＲ組
1
12
#01
402-06684 COVER_CUR_ASM_F
カバーＣＵＲ組＿Ｆ
1
13 402-06529 CB_BRACKET_J1
ＣＢブラケットＪ１
(1)
14 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(4)
15 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
(1)
16 SM-6060802-TN SCREW
六角穴ボルト
(2)
17 402-06528 COVER_STAY_CUR_J1
カバーステイＣＵＲ＿Ｊ１
(1)
18 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(10)
19 402-06526 COVER_CUR_J1
カバーＣＵＲ＿Ｊ１
(1)
20 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
21 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
22
#02
CM-5001000-01 CE MARKING LABEL (JUKI)
ＣＥマーキングラベル（ＪＵＫＩ仕様）
1
23 402-06666 COVER_SUL_ASM
カバーＳＵＬ組
1
24 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
25 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
26 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
27 402-06642 SIDE_COVER_SUPPORT
サイドカバーサポート
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
29 402-06524 COVER_SUL_J1
カバーＳＵＬ＿Ｊ１
(1)
30 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(10)
31 402-06667 COVER_SUR_ASM
カバーＳＵＲ組
1
32 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
33 402-06642 SIDE_COVER_SUPPORT
サイドカバーサポート
(1)
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
35 402-06523 COVER_SUR_J1
カバーＳＵＲ＿Ｊ１
(1)
36 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(11)
37 E9635-455-000 REVISION SEAL
ＲＥＶ銘版
1
38 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
1
39 401-81150 LAMINATING_SEAL
ラミネートシール
1
40 402-06616 MTS_IF_PANEL_J1
ＭＴＳ＿ＩＦ＿パネル＿Ｊ１
1
- 21 -

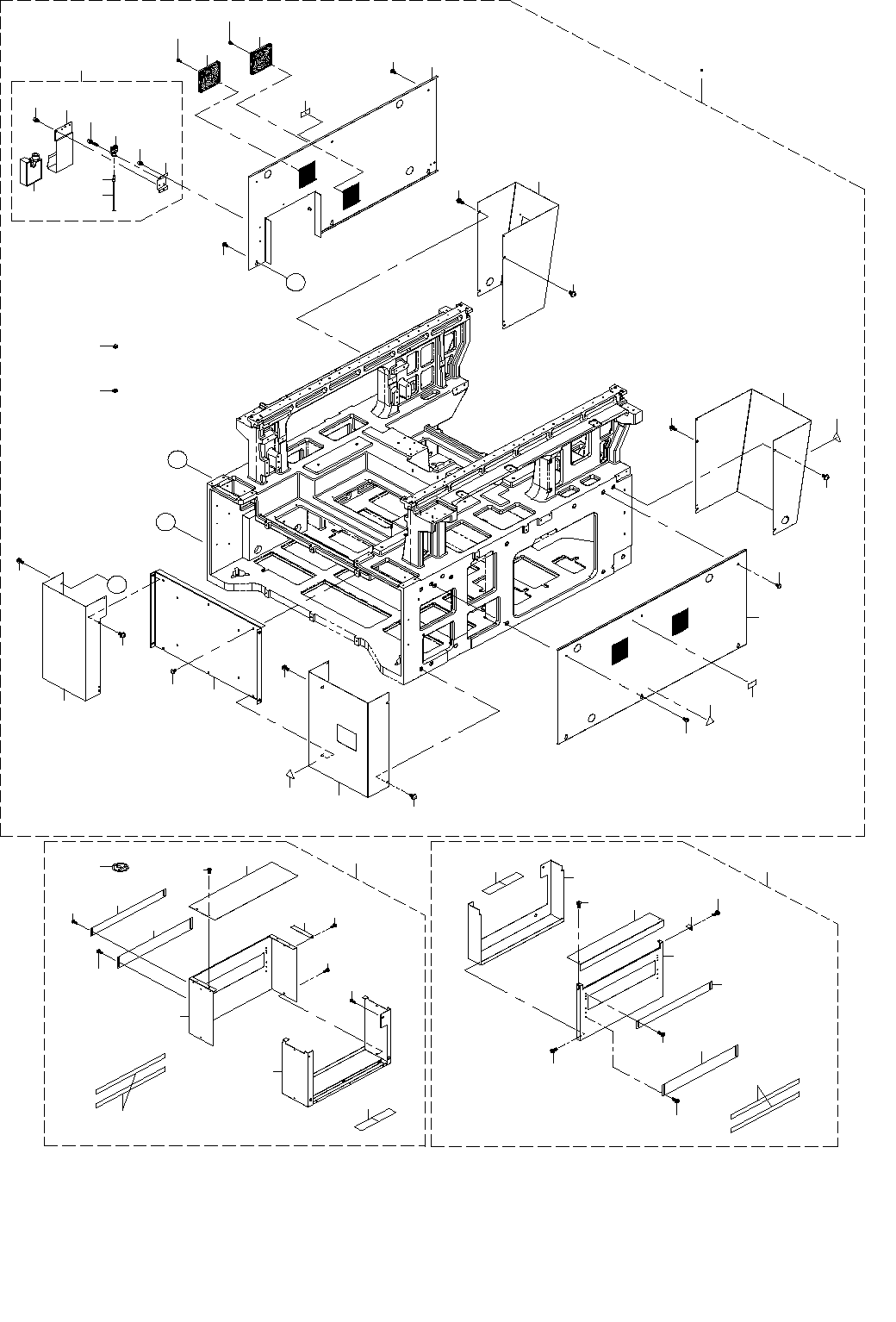

11.COVER COMPONENTS (5)
カバー関係（５）
１２
６
２４
１２
１２
１０
１３
１４
１３
１ ２
１３
４
２６
５
２６
Ａ
１２
１１
Ｂ
Ｂ
３
１５
２２
２３
１７
２１
２０
１６
１９
１９
１８
１２
Ａ
７
８
８
７
９
１４
３３
３３
３３
３３
３３
３２
３１
３３
３０
２８
２９
３７
３４
４５
４６
４０
４４
４４
４３
４４
４７
３９
４４
３８
４２
３６
３５
２７
４４
４１
２５
２６
２６
２６
２６
２６
２６
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06670 COVER_BOTTOM_ASM
カバーボトム組
1
2
#01
402-06676 COVER_BOTTOM_ASM_EN
カバーボトム組＿ＥＮ
1
3 402-06546 COVER_FBL_J1
カバーＦＢＬ＿Ｊ１
(1)
4 402-06545 COVER_RBR_J1
カバーＲＢＲ＿Ｊ１
(1)
5 402-06617 COVER_RBL_J1
カバーＲＢＬ＿Ｊ１
(1)
6 402-06548 COVER_SBL_J1
カバーＳＢＬ＿Ｊ１
(1)
7 HM-0010100-10 FAN MOTOR
フィルター
(2)
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
9 HX-0070600-0A MOUNT BASE
マウントベース
(2)
10 402-06547 COVER_SBR_J1
カバーＳＢＲ＿Ｊ１
(1)
11 402-06549 COVER_BC_J1
カバーＢＣ＿Ｊ１
(2)
12 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(24)
13 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
(5)
14 168-70206 GRAVITY SEAL
荷重中心シール
(4)
15 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
16 400-16815 DRAIN TANK
ドレインタンク
(1)
17 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
18 400-93721 DT_STAY_BR
ドレインタンクステイ＿ＢＲ
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
20 PJ-3081000-01 UNION Y
ユニオン ワイ
(1)
21 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
22 PJ-3090400-03 REDUCER 4-10
レデューサ ４−１０
(1)
23 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.16)
24 402-06544 COVER_FBR_J1
カバーＦＢＲ＿Ｊ１
(1)
25
#01
400-98347 RETAINING WASHER M6
リテーニングワッシャ Ｍ６
(12)
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(16)
27
#01
402-06679 CONVEYOR_COVER_L_ASM
搬送カバーＬ組
1
28 402-06594 CONV_UPPER_COVER_L
搬送アッパーカバーＬ
(1)
29 402-06595 CONV_SIDE_COVER_L
搬送サイドカバーＬ
(1)
30 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(1)
31 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
32 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
33 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
34 400-01490 TAPE
テープ
(1.5)
35 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(2)
36 E5721-729-000 LABEL
荷重禁止シール
(1)
37 402-06593 CONV_COVER_L
搬送カバーＬ
(1)
38
#01
402-06680 CONVEYOR_COVER_R_ASM
搬送カバーＲ組
1
39 402-06592 CONV_UPPER_COVER_R
搬送アッパーカバーＲ
(1)
40 401-47168 CONVEYOR_SIDE_COVER_L
搬送サイド＿カバー＿Ｌ
(1)
41 401-47170 CONVEYOR_COVER_STOPPER
搬送カバー＿ストッパー
(1)
42 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
43 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
44 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(19)
45 400-01490 TAPE
テープ
(2)
46 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(2)
47 402-06591 CONV_COVER_R
搬送カバーＲ
(1)
