- 54 - NOTE( 注記 ) *INSTALLATION POSITION AND D IRECTION VARY IF THE PWB TRANSFER REFERENCE IS DIFFE RENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-37162 LEFT_SENS_UNIT レフトセンサ組 1 2…
- 53 -

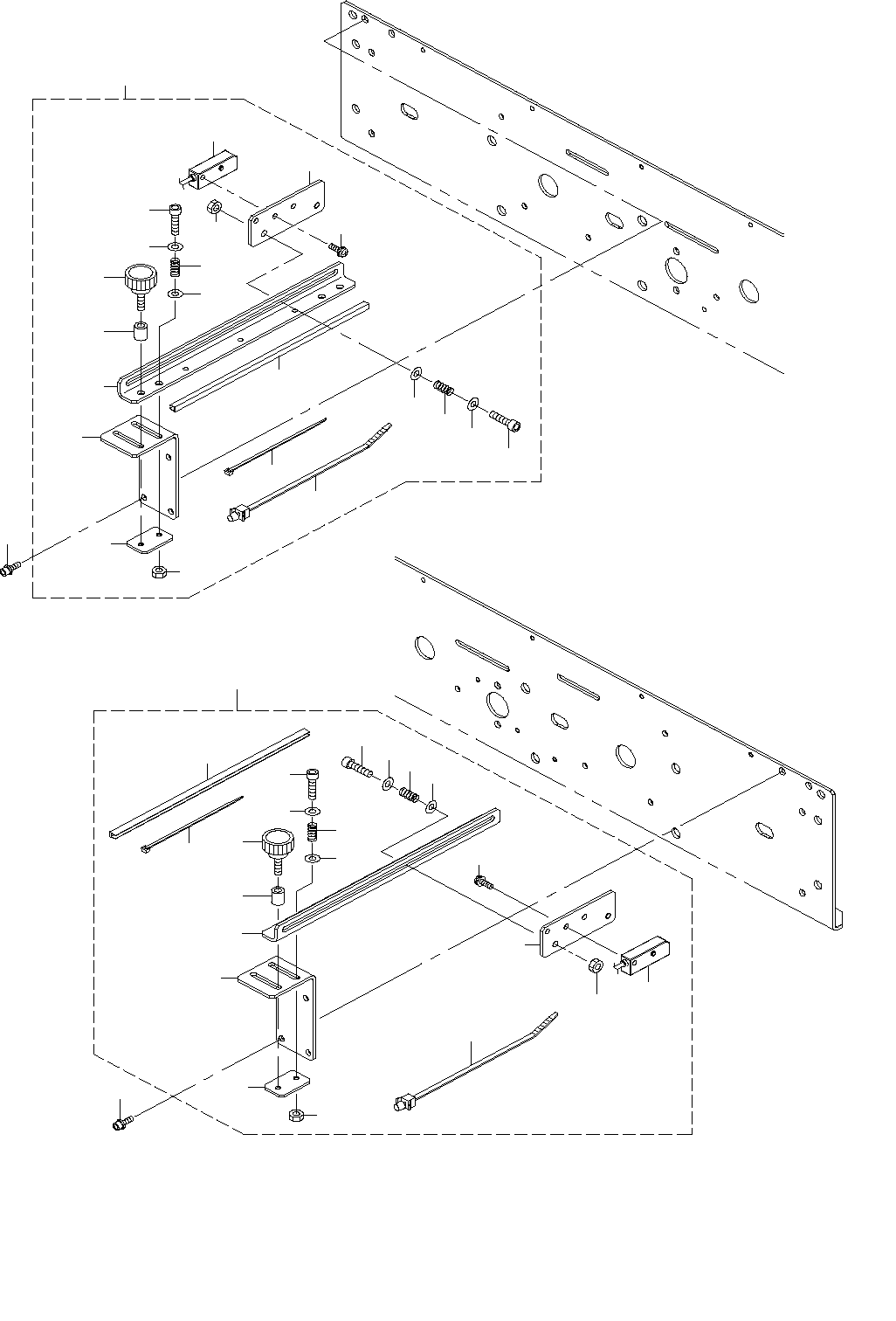

27.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
３２
３
１７
１
３３
３３
３１
１６
１５
３０
２５
２６
１１
１１
７
１９
２６
２６
２５
２４
２３
２２
２０
２１
２６
１１
１１
１０
１０
２２
９
７
８
４
２
２７
１２
６
２８
２７
１８
１３
１２
２９
１４
５
- 54 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37162 LEFT_SENS_UNIT
レフトセンサ組
1
2 401-36826 SENSOR_BRACKET_A
センサーブラケットＡ
(1)
3 HX-0044000-00 CABLE BAND
束線バンド
(1)
4 400-01078 SENSOR BRACKET B
センサブラケットＢ
(1)
5 401-36827 SIDE_SENSOR_BR
サイドセンサブラケット
(1)
6 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
7 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
8 G6518-880-000 SET PICK-UP
セットつまみ
(1)
9 400-58815 SPACER
スペーサ
(1)
10 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
(3)
11 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
12 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ４Ｘ０．７ ２種
(3)
13 401-29046 SIDE SENSOR CABLE ASM
サイドセンサケーブル組
(1)
14 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
15 HX-0036700-0A BUSH
ブッシュ
(0.16)
16 EA-9500B00-00 CABLE BAND
束線バンド
(5)
17 401-37163 RIGHT_SENS_UNIT
ライトセンサ組
1
18 400-01078 SENSOR BRACKET B
センサブラケットＢ
(1)
19 401-36827 SIDE_SENSOR_BR
サイドセンサブラケット
(1)
20 401-36826 SENSOR_BRACKET_A
センサーブラケットA
(1)
21 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
22 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
23 G6518-880-000 SET PICK-UP
セットつまみ
(1)
24 400-58815 SPACER
スペーサ
(1)
25 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
(3)
26 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
27 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ４Ｘ０．７ ２種
(3)
28 401-29046 SIDE SENSOR CABLE ASM
サイドセンサケーブル組
(1)
29 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
30 HX-0036700-0A BUSH
ブッシュ
(0.16)
31 EA-9500B00-00 CABLE BAND
束線バンド
(5)
32 HX-0044000-00 CABLE BAND
束線バンド
(1)
33 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
- 55 -

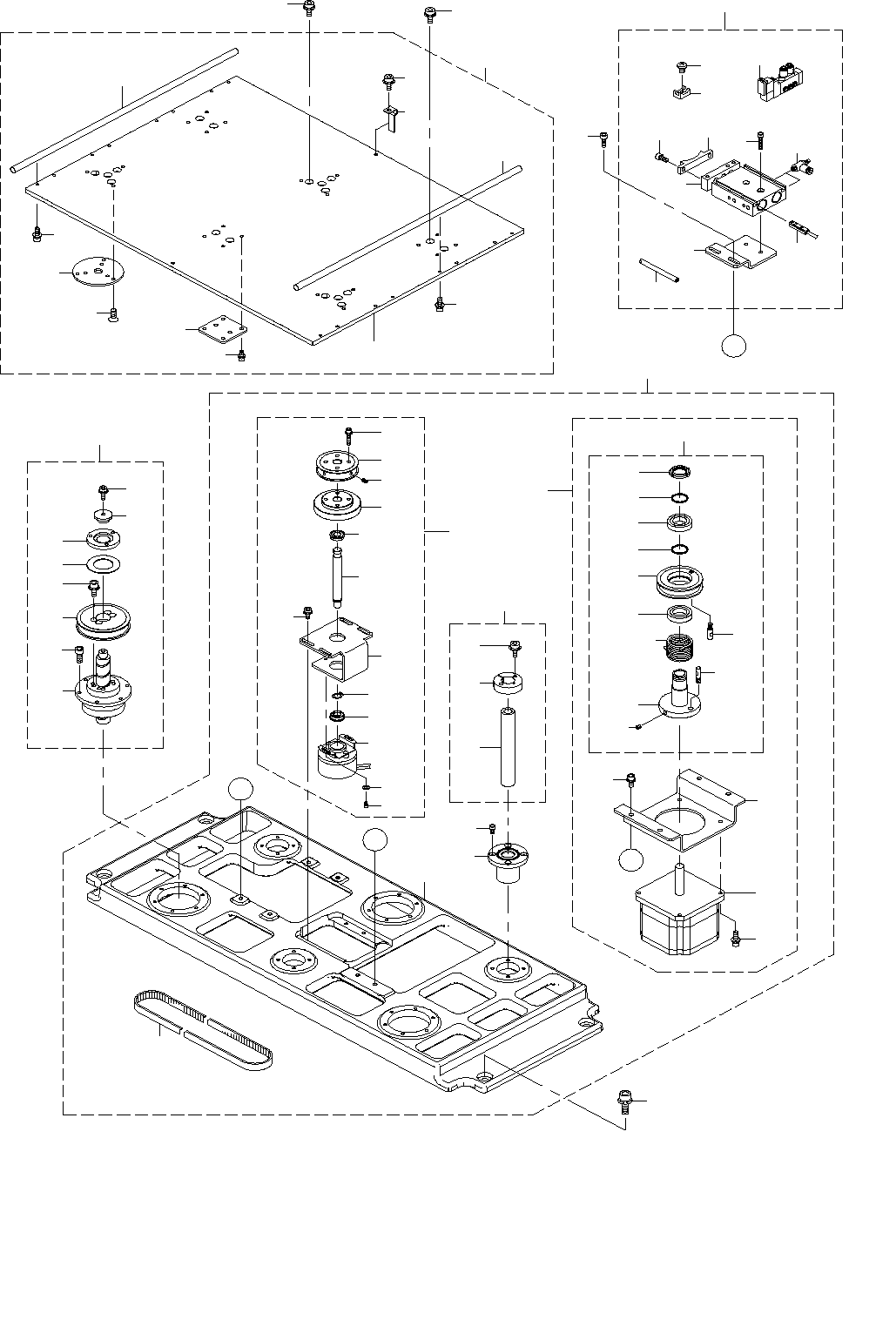

28.PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
６９
Ｂ
５６
６４
６３
６５
６１
６０
５９
５８
４６
４９
６２
５７
６６
７０
７０
３７
４４
４３
４２
４１
４０
４５
３８
５２
５１
４８
５３
５５
４７
５４
５０
５２
５１
３９
２３
２１
２０
１０
１
２４
１６
１３
１９
１３
１８
Ａ
Ａ
８
７
６
５
９
４
２９
２８
２７
３１
３６
２６
２７
３２
３０
３２
３１
３５
３４
２５
３３
１１
１５
１４
１２
３
１７
６８
２
６７
Ｂ
２２
