- 80 - NOTE( 注記 ) #01....FOR LEFT SIDE 左側用 #02....FOR RIGHT SIDE 右側用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 402-07357 CONVEYOR_EXTENSION_250_L_ASM 搬送延長 ２５０ｍｍ＿左側組 1 2 #02 402-07358 CONVEYOR_EXTENSION_250_…
- 79 -

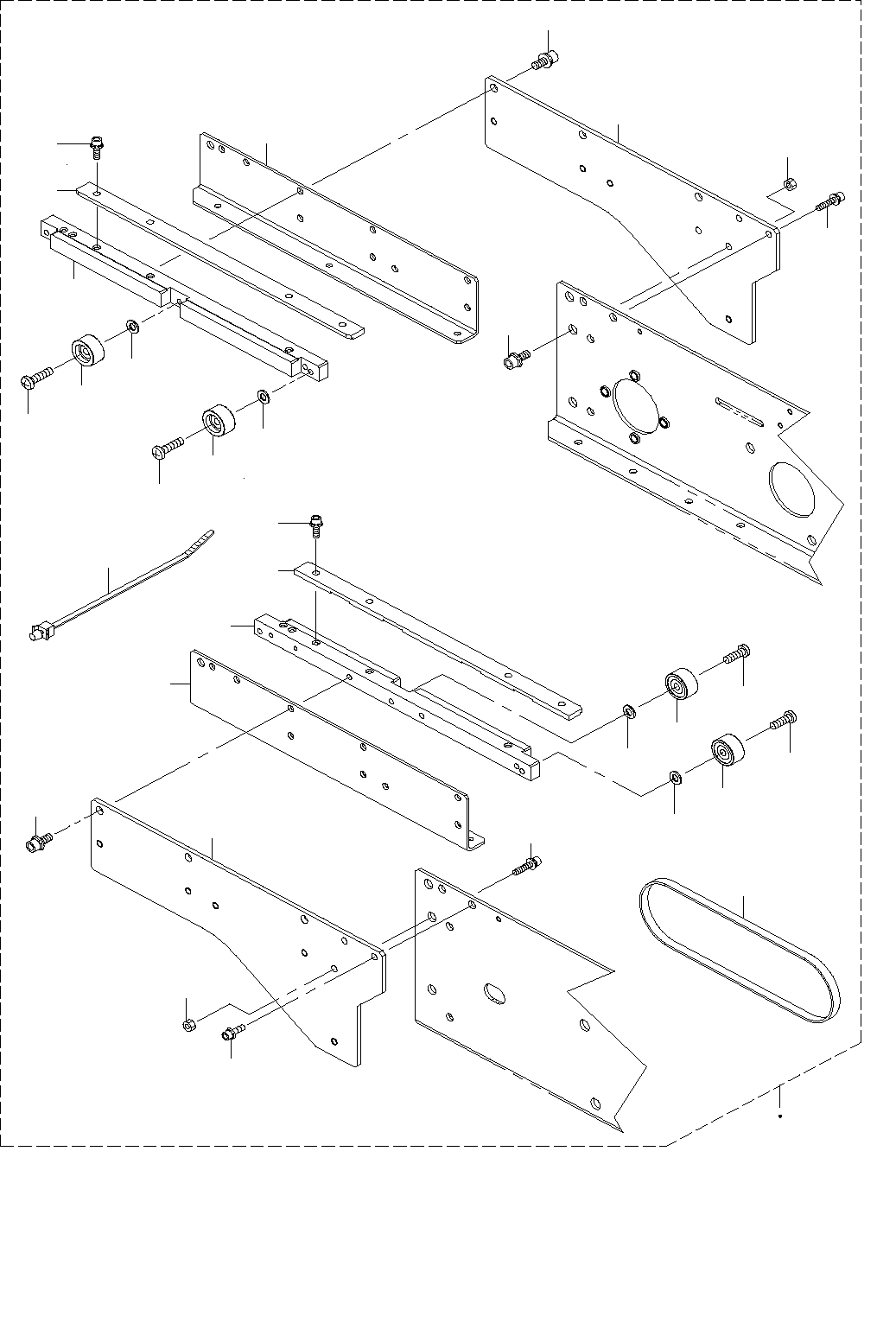

40.CONVEYOR EXTENTION COMPONENTS (250MM)
搬送延長関係（２５０ ＭＭ）
１ ２
１８
１７
１６
１７
１６
１８
１７
１６
１８
１４
１３
１４
１３
１２
１２
１１
９
１１
１０
１０
７
７
６
５
９
４
３
１６
１７
１８
８
１５
- 80 -
NOTE( 注記 ) #01....FOR LEFT SIDE 左側用
#02....FOR RIGHT SIDE 右側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
402-07357 CONVEYOR_EXTENSION_250_L_ASM
搬送延長 ２５０ｍｍ＿左側組
1
2
#02
402-07358 CONVEYOR_EXTENSION_250_R_ASM
搬送延長 ２５０ｍｍ＿右側組
1
3 400-11060 RAIL PLATE F(250)
レールプレートＦ（２５０）
(1)
4 400-11061 RAIL PLATE R(250)
レールプレートＲ（２５０）
(1)
5 401-38188 RAIL_F_250
レール＿Ｆ＿２５０
(1)
6 401-38189 RAIL_R_250
レール＿Ｒ＿２５０
(1)
7 401-38190 PWB_GUIDE_EX_250
ＰＷＢガイド＿ＥＸ＿２５０
(2)
8 400-11065 CONVEYOR BELT EX(250)
搬送ベルトＥＸ（２５０）
(2)
9 401-40931 JOINT_PLATE_250
ジョイント＿プレート＿２５０
(2)
10 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
11 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
12 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
14 NM-6040002-SN NUT M4X0.7 TYPE2
六角ナット Ｍ４Ｘ０．７ ２種
(12)
15 HX-0044000-00 CABLE BAND
束線バンド
(5)
16 401-38303 RESIST_LIGHTEN_ROLLER_ASM
レイジストライテンローラ組
(4)
17 SM-4041201-SC SCREW M4X0.7 L=12
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(4)
18 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
- 81 -

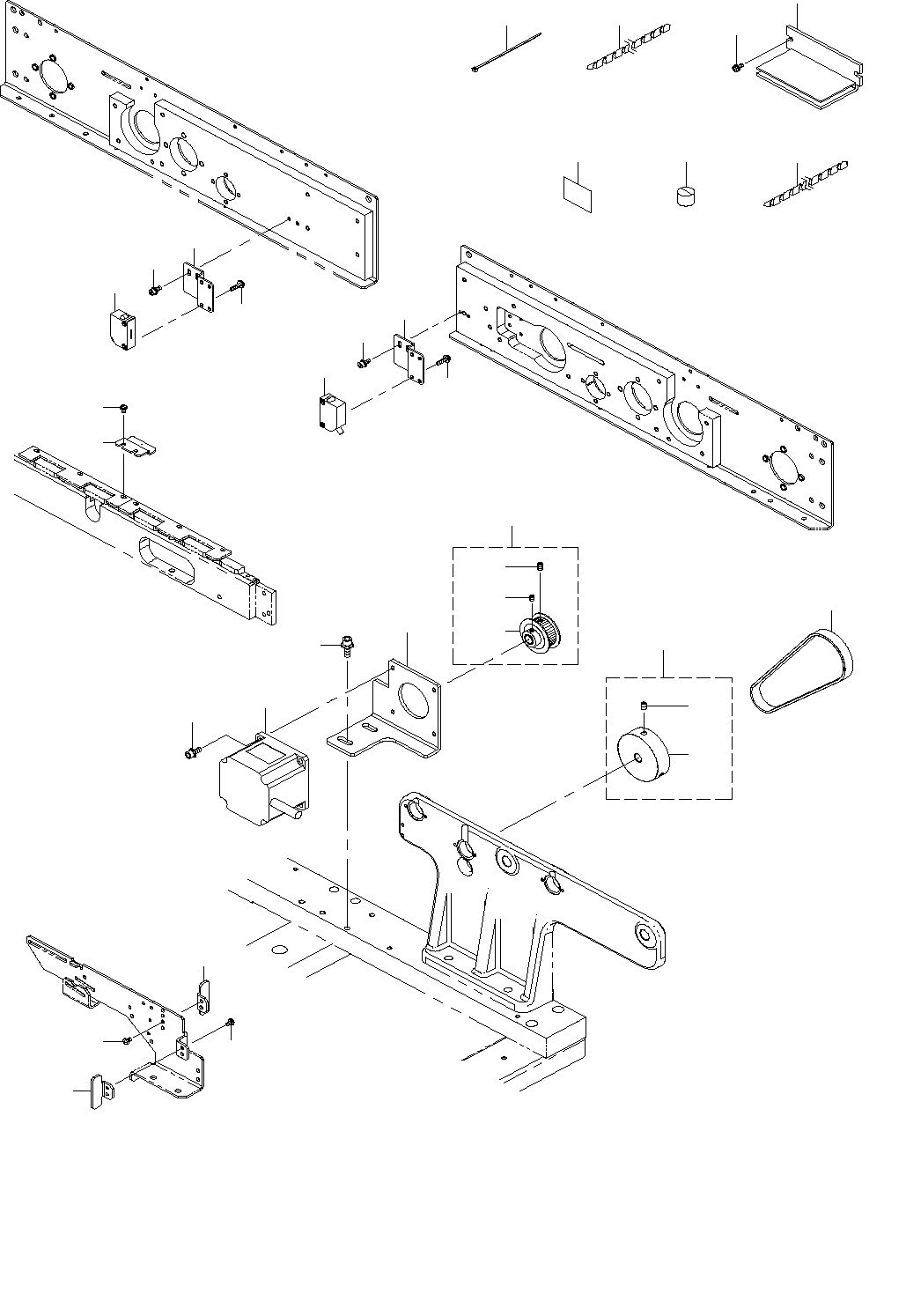

41.AWC COMPONENTS
ＡＷＣ 関係
６
３
２
１２
５
４
８
１０
９
１１
１
７
１３
２２
１４
１５
１３
１４
２３
１５
１６
１９
２７
２０
２１
１８
２４
２５
１７
１８
１７
１８
２６
