00190973-02 - 第100页
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLA CE 80S- 20/F4/F4-6 2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx 2 - 40 2.4. 4.5 Software (s…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 39
2.4.4.4 Nuova scheda (Preparatore)
Per eseguire un test potrete caricare dal menu Opzioni una scheda dal disco fisso del calcolatore della sta-
zione senza il calcolatore di linea.
INDICAZIONE
Il tipo controllo preimpostato dovrà essere la
Stand-Alone
.
●
Selezionate il sottomenu
Nuova scheda
dalla barra di selezione del menu
Opzioni
.

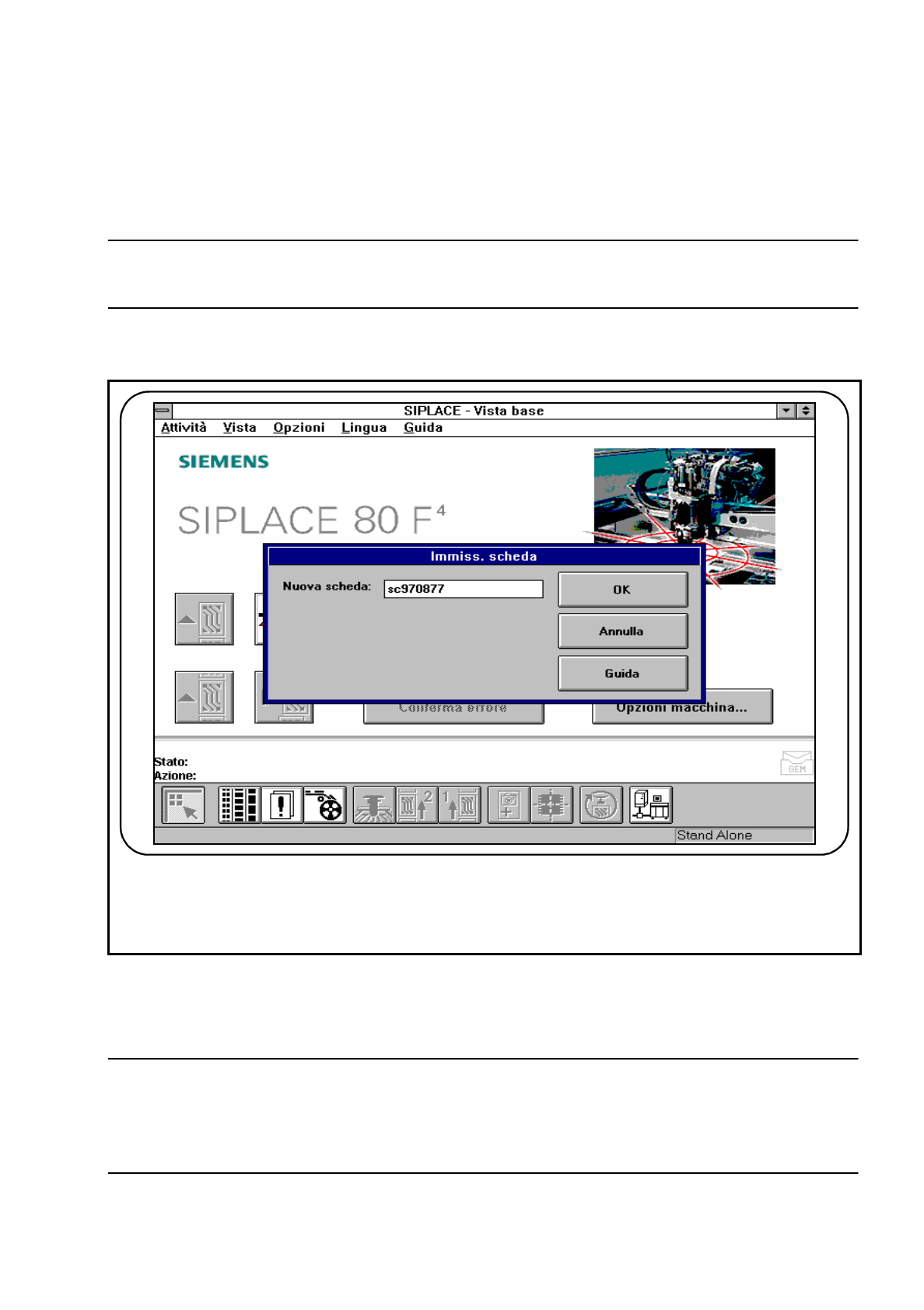

Fig. 2.4.8 Inserire la scheda
●
Inserite nella casella d‘inserimento la scheda che desiderate caricare e fate clic su OK. Nella Vista base
verranno visualizzati l‘allestimento ed il nome della scheda.
INDICAZIONE
L‘allestimento e la scheda dovranno essere presenti nel disco fisso con i relativi dati di forma involucro e di
fiducial. Il programma di montaggio che il calcolatore di linea è riuscito a prestabilire è depositato nel disco
fisso come scheda AKTUELL (incl. i dati della fiducial e della forma involucro).
☞
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 40
2.4.4.5 Software (solo per il tecnico di assistenza)
PERICOLO
∆
!
∆
!
∆
!
Questa opzione potrà essere eseguita solo dai tecnici di assistenza.
Fig. 2.4.9 Software
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 41
2.4.4.6 Modo ciclo
Se per limitare gli errori volete fare funzionare la stazione passo a passo potrete usare la funzione „Modo
ciclo“ del menu „Opzioni“. Per ogni avanzamento del ciclo di montaggio dovrete azionare il tasto di avvio del
dispositivo automatico.
●
Per aprire il menu Modo ciclo del calcolatore della stazione fate clic sul comando
Modo ciclo
del menu
Opzioni
.

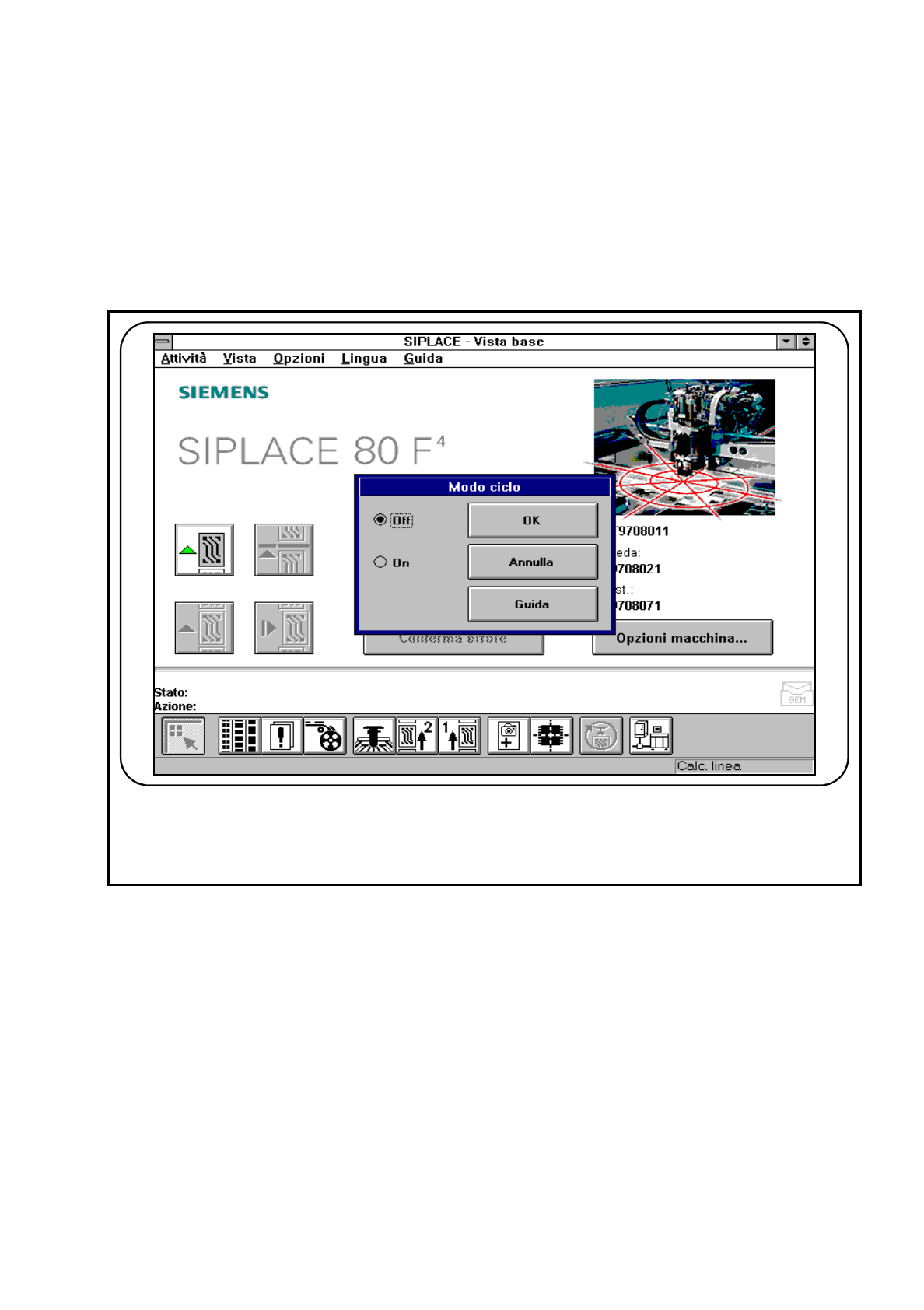

Fig. 2.4.10 Modo ciclo
●
Per passare al Modo ciclo fate clic su „On“.
2.4.4.7 Carica programma tavolo (Preparatore)
Se l‘errore di macchina è stato causato dalla perdita del programma nel tavolo CO, nel menu „Opzioni“ avete
a disposizione la funzione „Carica programma tavolo“.
Potrete caricare il programma del tavolo nella memoria dei comandi del programma del tavolo.
●
Per aprire la funzione Carica programma tavolo del calcolatore della stazione fate clic sul comando
Carica
programma tavolo
del menu
Opzioni
.
☞
