2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 42
INDICAZIONE
Questa funzione può durare relativamente a lungo.
2.4.4.8 Immagine video
Per eseguire determinate azioni può essere necessario focalizzare sul monitor del calcolatore della stazione
l‘immagine fotografica del sistema MVS (unità di analisi Vision) durante il montaggio.
●
Per passare all‘immagine fotografica del sistema MVS (unità di analisi Vision) fate clic sul comando
Imma-
gine
Video
del menu
Opzioni
.

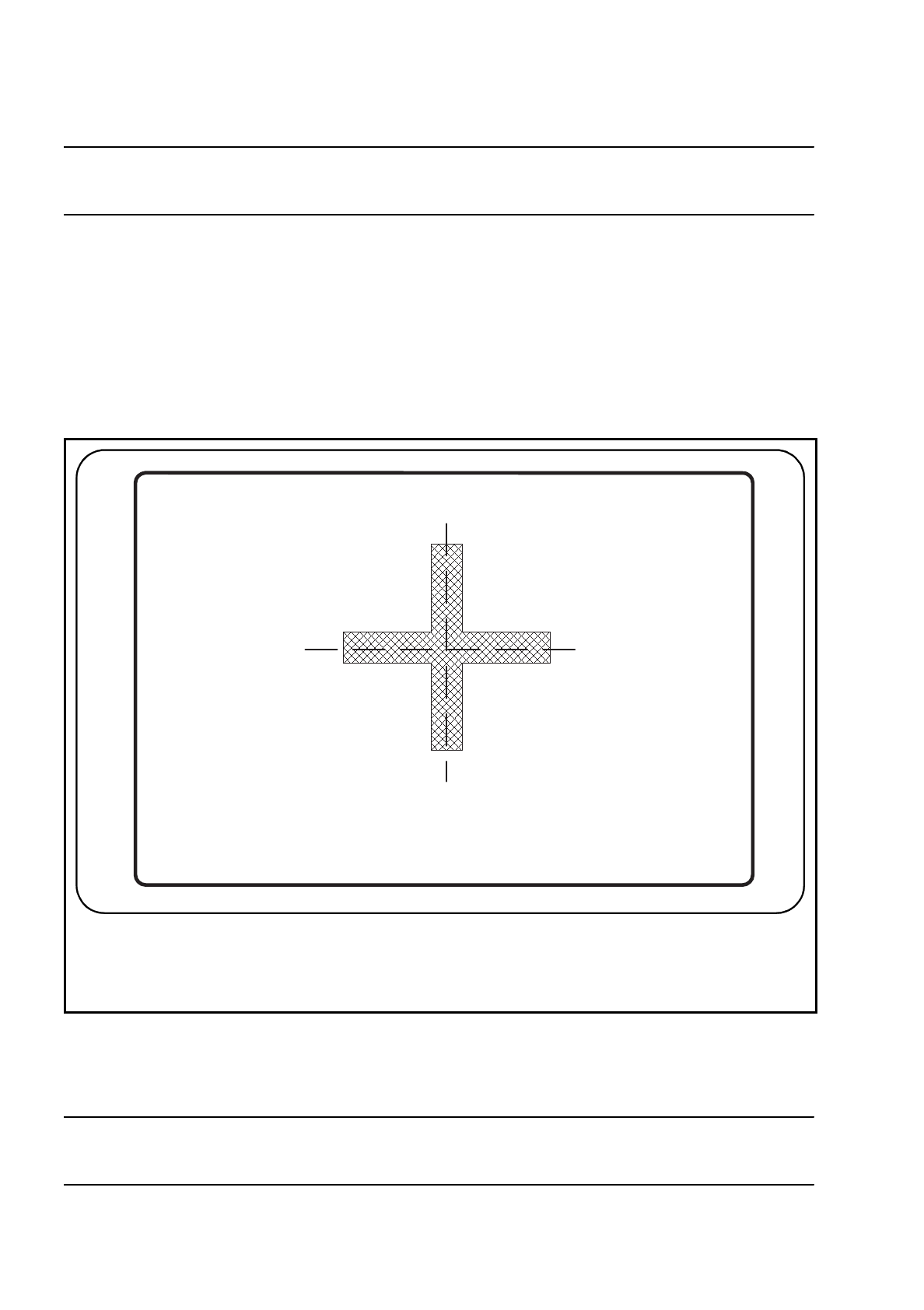

Fig. 2.4.11 Esempio di immagine video
●
Potrete sempre uscire dalle immagini video con il tasto ’ESC’. Riapparirà poi la rispettiva finestra del menu
del piano d‘utenza.
INDICAZIONE
Nel Capitolo 5 di questo manuale d‘uso sono descritte tutte le funzioni.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 43
2.4.4.9 Settaggi di default GEM (opzione)
●
Per impostare i settaggi di default dell‘opzione GEM nel calcolatore della stazione fate clic sul comando
Settaggi di default GEM
del menu
Opzioni
.
Con questo menu di selezione potrete effettuare diversi settaggi dell‘interfaccia GEM che dovranno essere
inseriti come parametri standard della stazione SIPLACE al momento dell‘accensione.
Fig. 2.4.12 Esempio di un settaggio GEM possibile
INDICAZIONE
Nella Sezione 11.9 Interfaccia GEM di questo manuale d‘uso sono descritte tutte le funzioni.
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 44
2.4.4.10 Lavoro fondente (opzione)
Per potere distribuire il fondente su un circuito scheda per il montaggio dei flip-chip dovranno essere inseriti in
un elenco nel calcolatore della stazione i dati di processo relativi al flip-chip ed i parametri generici per la
distribuzione del fondente.
●
Selezionate il sottomenu
Lavoro fondente
nella barra di selezione del menu
Opzioni
.
.

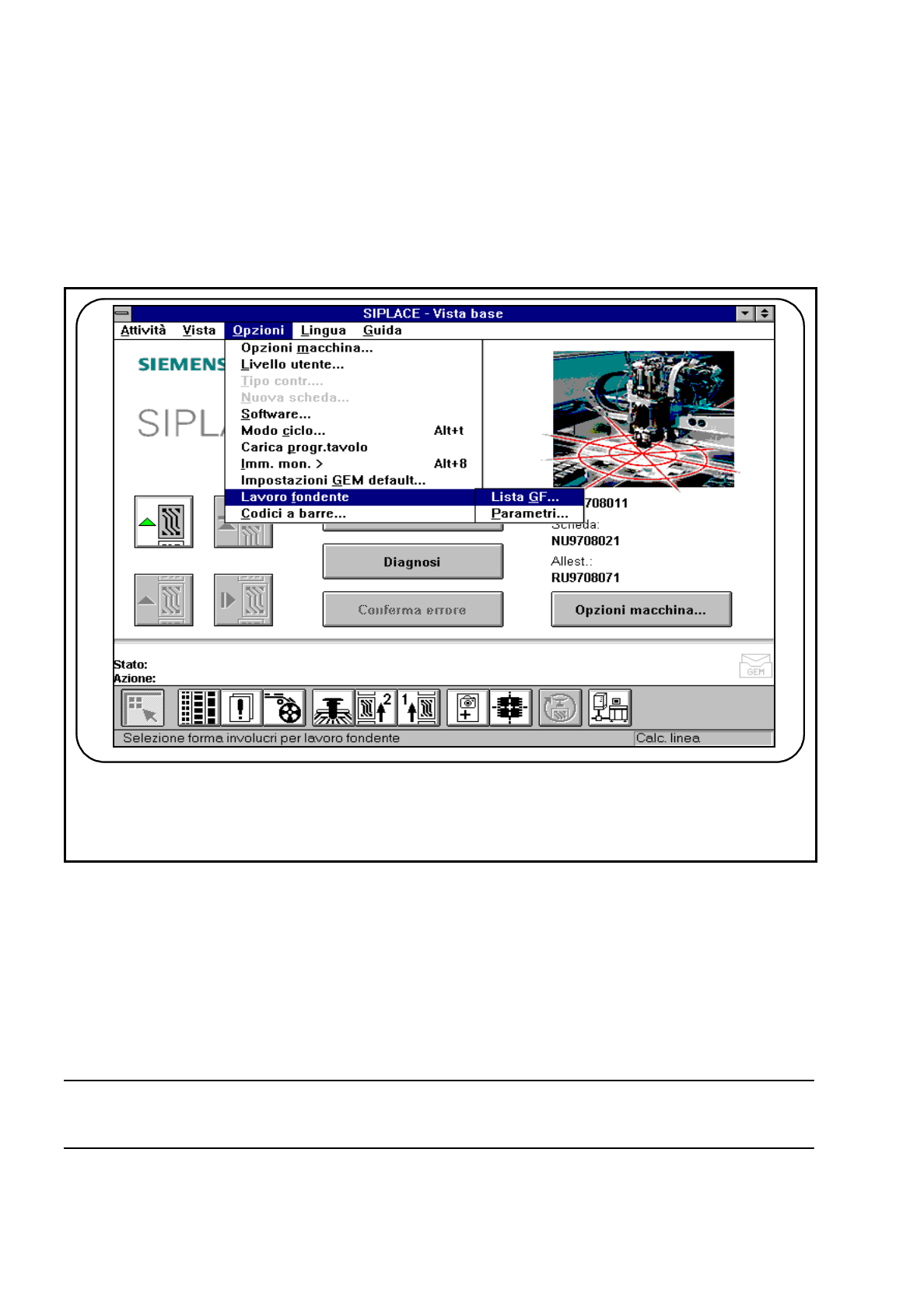

Fig. 2.4.13 Opzione Lavoro fondente
●
Elenco FI
●
Con questo menu potrete aggiungere ed editare componenti flip-chip insieme al relativo n. di forma involu-
cro (FI).
●
Parametri
●
Selezionate il menu „Parametri“ per impostare i dati relativi all‘esecuzione dell‘ordine di distribuzione del
fondente.
INDICAZIONE
Nella Sezione 11.7 di questo manuale d‘uso sono descritte tutte le funzioni.
☞
