2 Introduzione e terminologia di base Istruzioni per l’uso SIPLA CE 80S- 20/F4/F4-6 2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx 2 - 46 2.4.5 Pulsanti pe r …
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 45
2.4.4.11 Visualizza CS (opzione)
Con questo menu potrete fare visualizzare in un elenco il codice a barre letto per ultimo dal lettore del codice
a barre dei circuiti scheda.
Inoltre verrà visualizzato se si è verificato un errore di lettura, un segnale di avvio, un formato sbagliato o se
non sono disponibili dati.
●
Selezionate il sottomenu
Codice a barre CS
nella barra di selezione del menu
Opzioni
.
.
Fig. 2.4.14 Visualizza codice a barre CS
- Didascalia della Fig. 2.4.14
➀
elenco
➁
visualizzazione di stato
●
Per cancellare l‘elenco fate clic sul pulsante
Cancella elenco
.
●
Nella visualizzazione di stato della finestra del menu verrà visualizzato lo stato d‘esercizio dell‘attività del
codice a barre. Questo stato d‘esercizio viene attivato o disattivato dal calcolatore di linea.
INDICAZIONE
Questo menu è attivo solo se è stata installata ed attivata nelle Opzioni di macchina l‘opzione Codice a barre
del circuito scheda.
☞
1 2
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 46

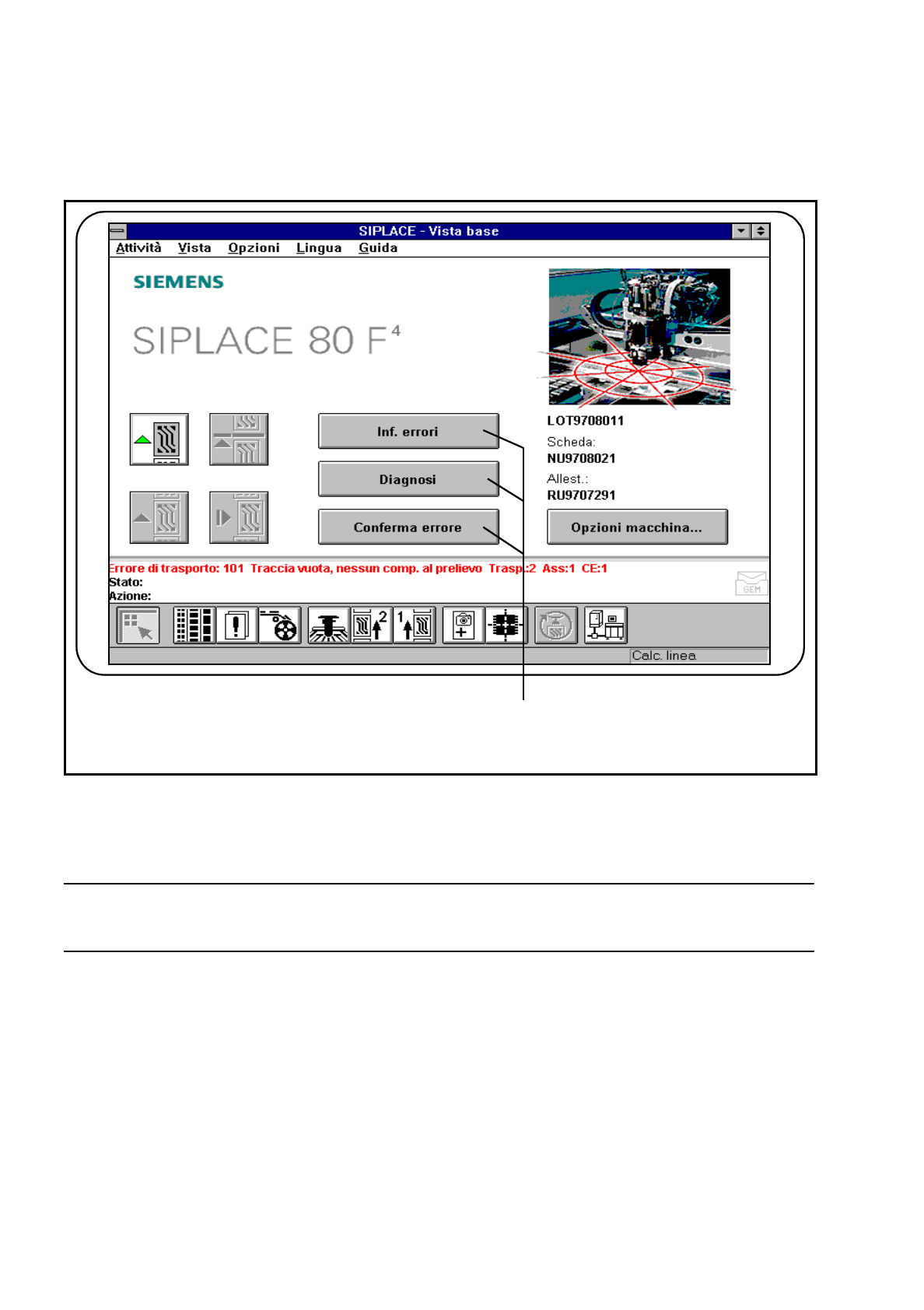

2.4.5 Pulsanti per l‘eliminazione degli errori e la diagnosi
Fig. 2.4.15 Eliminazione degli errori e diagnosi
- Didascalia della Fig. 2.4.15
➀
Pulsanti per l‘eliminazione degli errori e la diagnosi
INDICAZIONE
Nel Capitolo 7 di questo manuale d‘uso sono descritte tutte le funzioni .
2.4.5.1 Info errori
Se durante la lavorazione si presentano errori, potrete richiamare le informazioni relative all‘errore presenta-
tosi. Tali informazioni relative al rispettivo errore potranno essere richiamate dalla Vista base o da „Visualizza
errore“.
1
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 47
2.4.5.2 Diagnosi (opzione)
Se le informazioni di Info errori non sono sufficienti per risolvere un errore potrete avviare la diagnosi. La dia-
gnosi porta l‘utente alla localizzazione dell‘errore richiedendogli diverse indicazioni.
2.4.5.3 Conferma errore
Con questo pulsante potrete confermare gli errori presentatisi.
Tali errori vengono cancellati solo nella finestra di stato. Nel rispettivo menu degli errori rimarrà ancora pre-
sente il relativo errore.

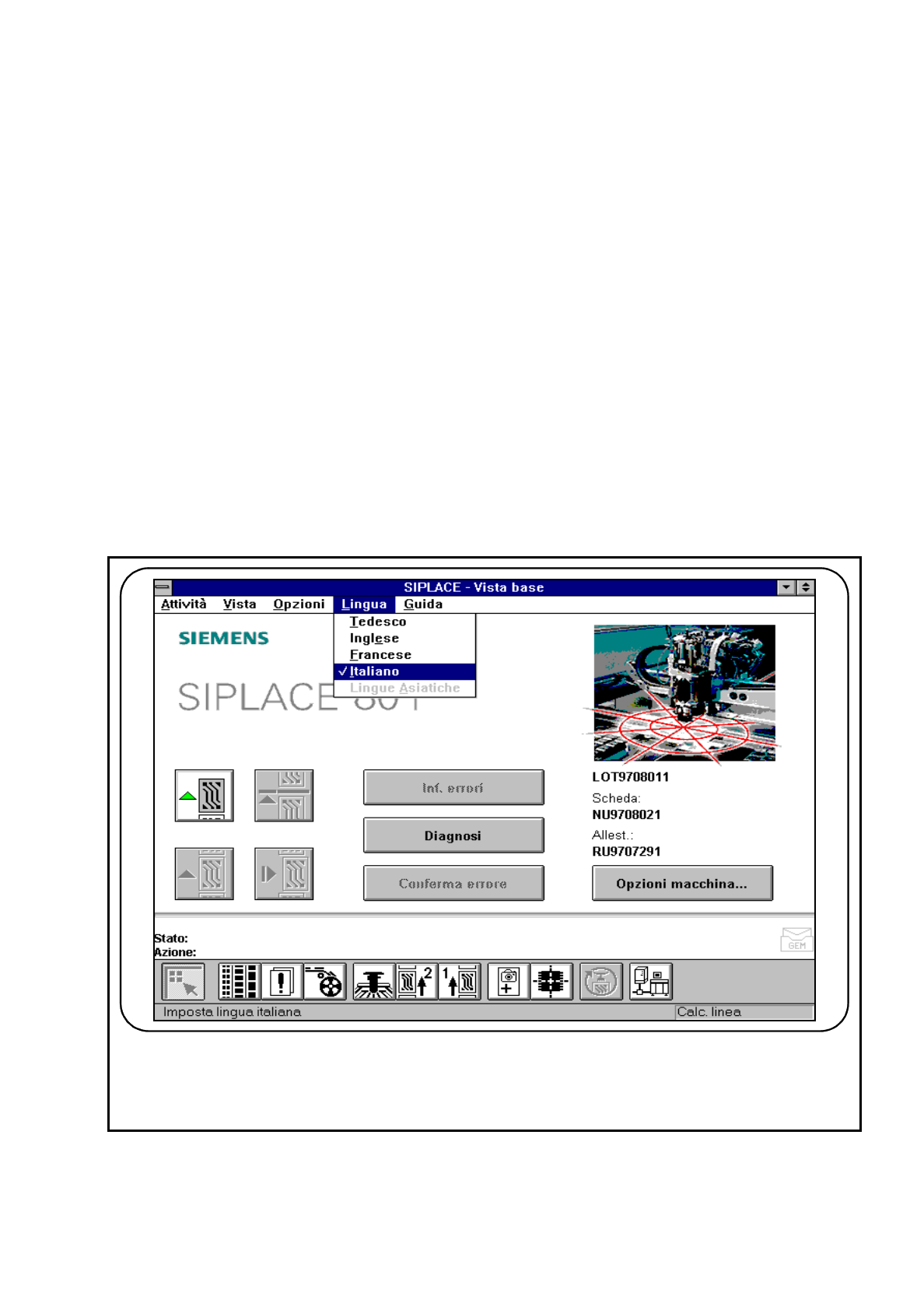

2.4.6 Il menu „Lingua“
Potrete selezionare la lingua del piano d‘utenza da ogni tipo di vista .
Potrete passare alle lingue tedesco, inglese, francese, italiano ed alle lingue asiatiche.
Fig. 2.4.16 Settaggio lingue
☞
