2 Introduzione e terminologia di base Istruzioni per l’uso SIPLA CE 80S- 20/F4/F4-6 2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx 2 - 50
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 49
2.4.8 Il menu „Guida“
Grazie alla combinazione di tasti
Alt+F1
avete la possibilità di richiamare la guida relativa ai menu ed alle
finestre. Con
Shift + F1
potrete richiamare la Guida relativa ai comandi delle righe dei menu ovvero della
barra degli strumenti.
Da ogni Vista del piano d‘utenza avrete la possibilità di richiamare la Guida online.
Dal tipo di Vista nel quale Vi trovate selezionate il menu
Guida
dalla barra dei menu o digitate la combina-
zione di tasti
Alt+F1
.

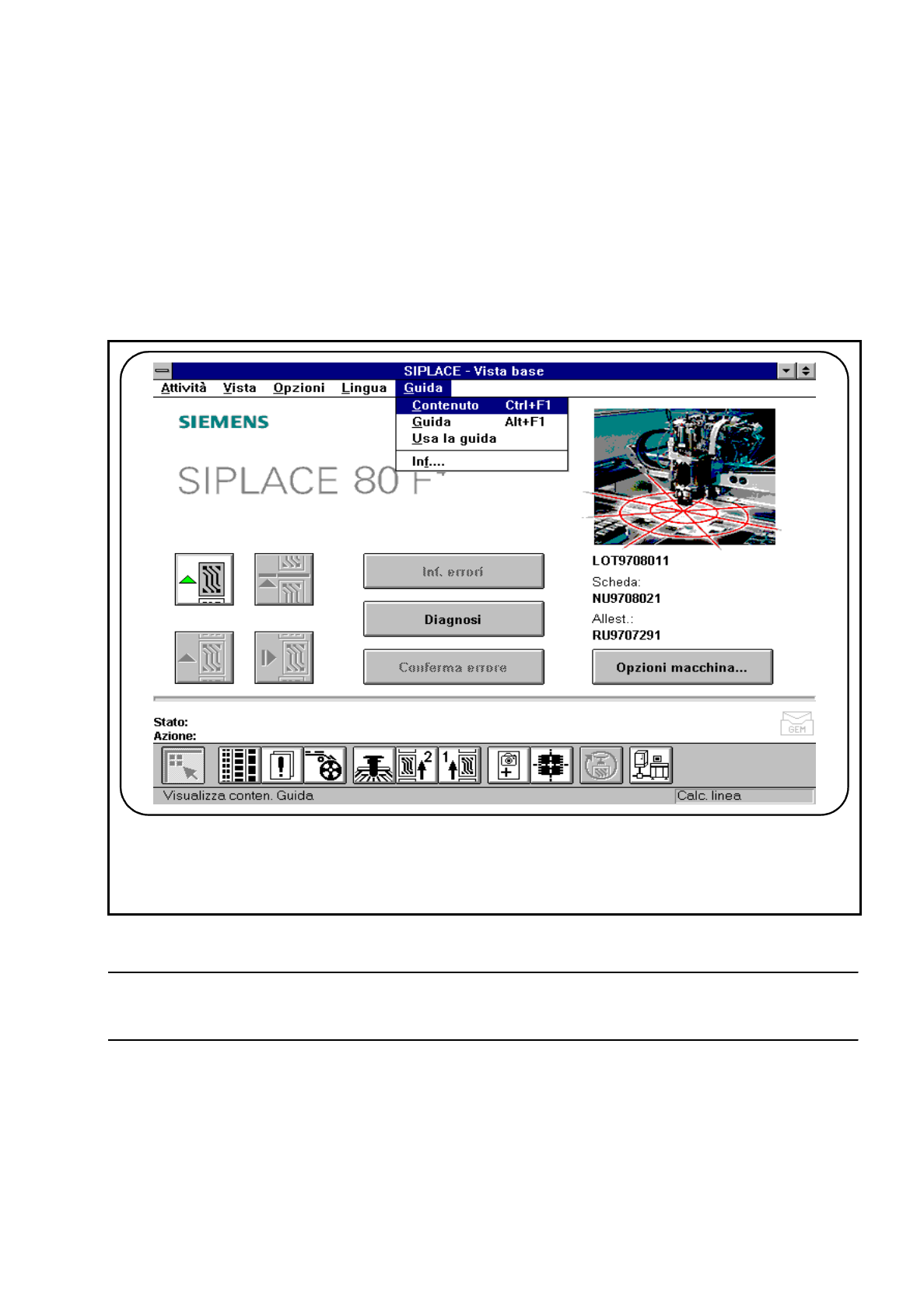

Fig. 2.4.18 Guida online (p.es. dalla Vista base)
INDICAZIONE
Nel Capitolo 8 di questo manuale d‘uso sono descritte tutte le funzioni.
❒
☞
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 50
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
Edizione 07/97 Versione software dalla SR.403.xx
2 - 23
2.3.1 Diagramma a blocchi “Vista base”
Fig. 2.3.1 Diagramme a blocchi “Vista base”
Rel. alla
sezione 2.4.2
VISTA BASE (vedi sezione 2.4.1)
Rel. alla
sezione 2.4.3
Rel. al diagramma
a blocchi 2.3.2
Rel. alla
sezione 2.4.4
Rel. al diagramma a
blocchi 2.3.3
Rel. alla
sezione 2.4.6
Rel. alla
sezione 2.4.7
Rel. al
capitolo 8
Rel. al
capitolo 7
➩ Elabora
➩ Arresta elab.
➩ Anulla elab.
➩ Continua elab.
➩ Uscire dal programma
di montaggio (Exit)
➩ Funzioni di montaggio
➩ Funzioni singole
➩ Funzioni Vision
➩ Funzioni GEM
➩ Avvia SITEST
➩ Esaminare le opzioni di macchina
➩ Presettare il piano d’utenza, la
modalità d’esercizio e la scheda
➩ Eseguire le funzioni del tecnico
di assistenza
➩ Funzionamento a passi ed
immagine video
➩ Carica progr. tavolo
➩
Eseguire le funzioni opzionali
Qui viene visualizzato il
➩ nome dell’ordine
➩ nome della scheda
➩ nome dell’allestimento
presettato
Rel. alla
sezione 2.4.5
Rel. alla
sezione 2.4.8
