Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 3 Funzioni di montaggio Edizione 07/97 V ersione software dalla S R.403.xx 3.2 Allestimento 3 - 5 3.2 Allestimento Se la scheda è stata presetta ta con il rela tivo a llestim …
3 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
3.1 Sommario Edizione 07/97 Versione software dalla SR.403.xx
3 - 4
3.1.1 Indicazioni generali
Le funzioni di montaggio del SIPLACE 80F
4
sono identiche a quelle del SIPLACE 80S-20.
Il SIPLACE 80F
4
o
80F
4
-6 ha solamente funzioni supplementari per lo scambiatore automatico di vassoi descritte in questo
manuale d‘uso.
Il Capitolo 3 „Funzioni di montaggio“ del manuale di istruzioni, Edizione 07/97 è quindi valido
per entrambi i tipi di macchina. Sullo schermo appare però la definizione effettiva della macchina. Nel caso di
funzioni aggiunte o diverse da quelle del Siplace 80S-20 verrà ampliata la relativa sezione.
Se successivamente verranno realizzate altre modifiche od ampliamenti delle funzioni rispetto a quelle del
SIPLACE 80S-20 al Capitolo 3 „Funzioni di montaggio“ verranno apportate le relative modifiche.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 3 Funzioni di montaggio
Edizione 07/97 Versione software dalla SR.403.xx 3.2 Allestimento
3 - 5
3.2 Allestimento
Se la scheda è stata presettata con il relativo allestimento, in questo menu è possibile visualizzare l´allesti-
mento di ogni posto.
●

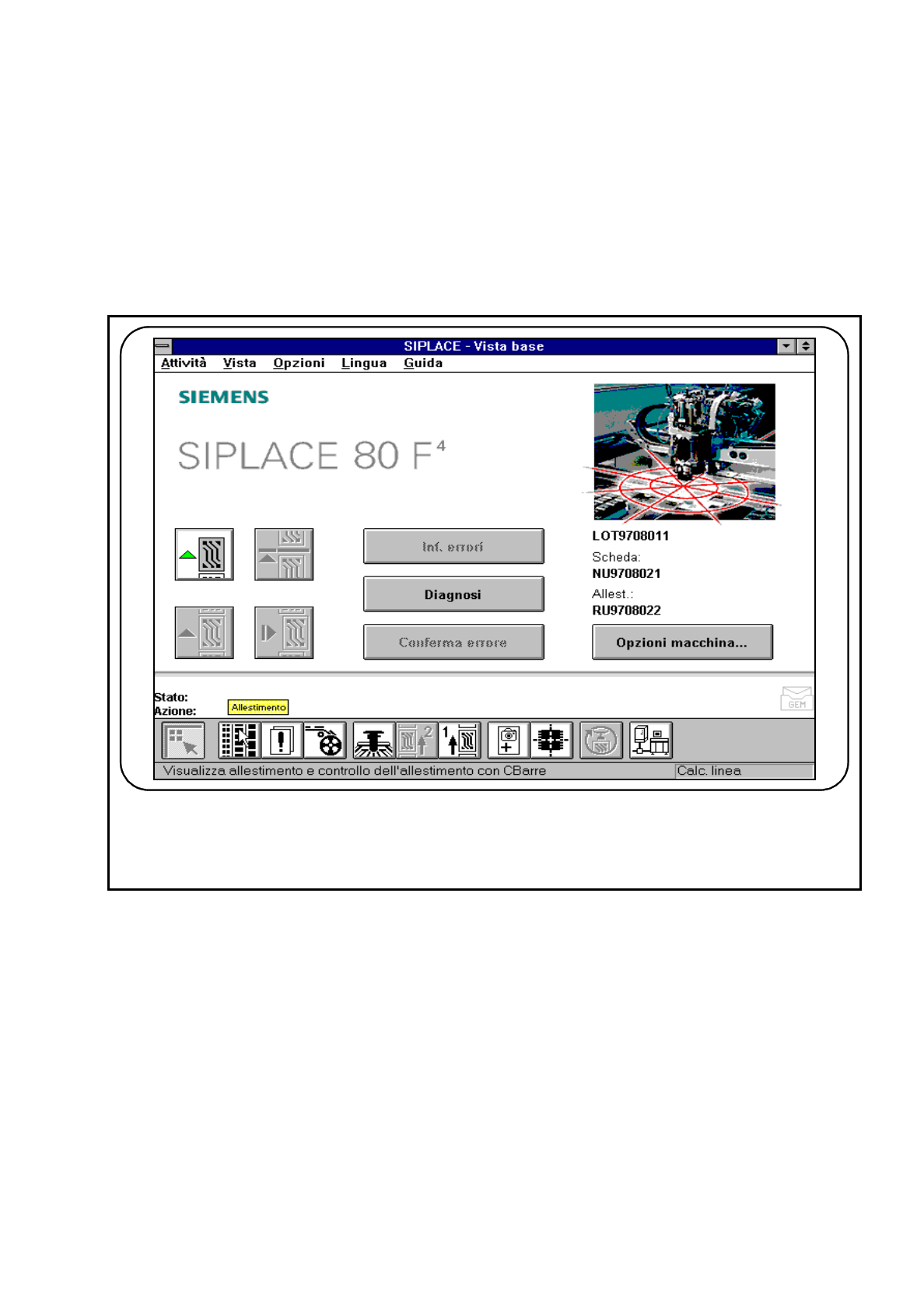

Fate clic dalla Vista base sul pulsante simbolo dell‘
Allestimento
.
Fig. 3.2.1 Visualizza allestimento
Si aprirà la seguente finestra:
☞
3 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
3.2 Allestimento Edizione 07/97 Versione software dalla SR.403.xx
3 - 6

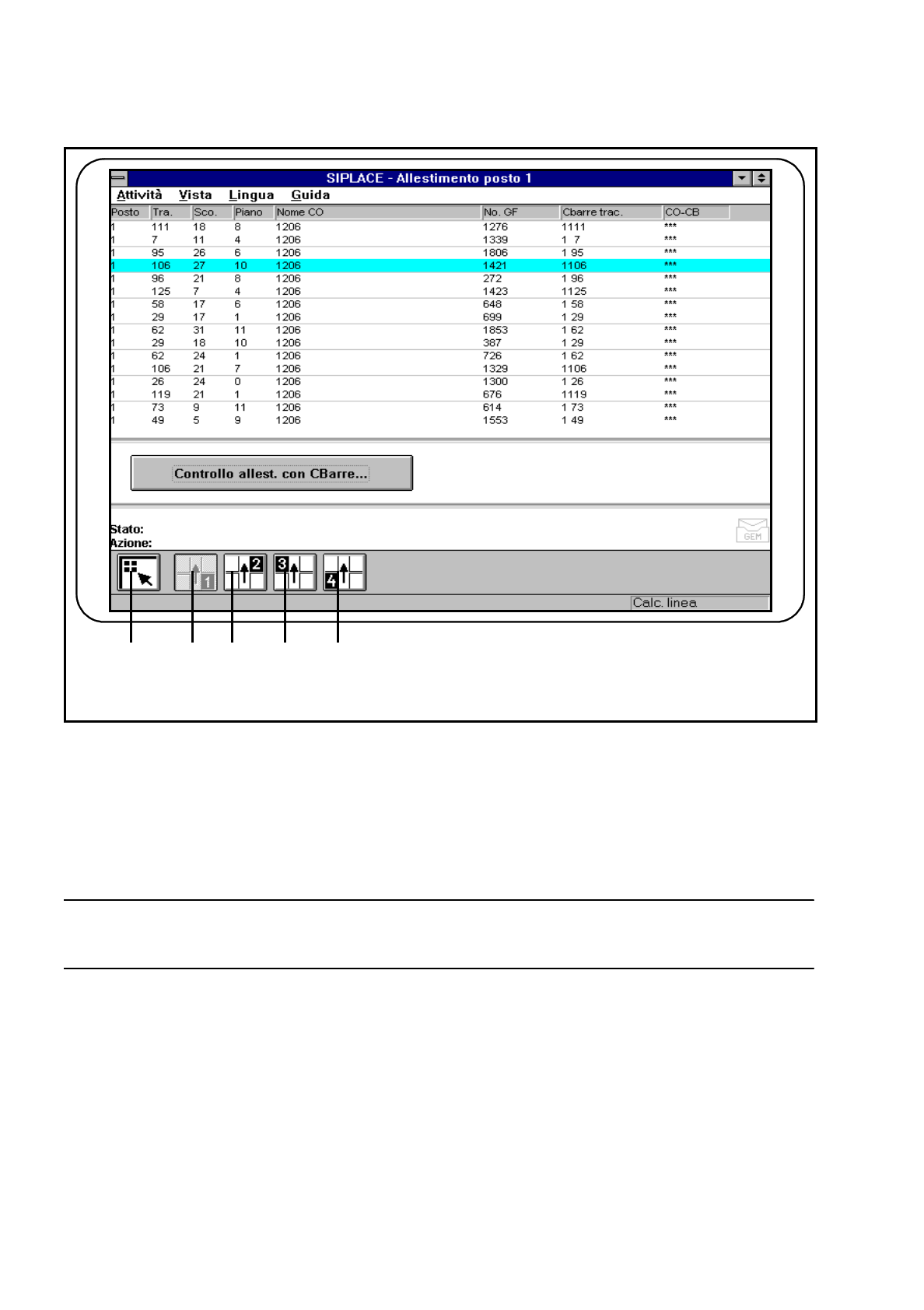

Fig. 3.2.2 Finestra del menu Allestimento 1-4
- Didascalia della Fig. 3.2.2
➀
rispetto alla Vista base
➁
Visualizza allestimento posto 1
➂
Visualizza allestimento posto 2
➃
Visualizza allestimento posto 3
➄
Visualizza allestimento posto 4
INDICAZIONE
Le finestre di visualizzazione dell‘allestimento sono uguali per ogni posto (1-4).
