3 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 3.4 Caricatori Edizione 07/97 Versione software dalla SR.403.xx 3 - 28 ● Clicca te sul riquad ro Nuovo livello r iemp . nel c aso che vog liate inse rir…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 3 Funzioni di montaggio
Edizione 07/97 Versione software dalla SR.403.xx 3.4 Caricatori
3 - 27
3.4.3 Visualizza vassoi e modifica livelli di remp. (Siplace 80F
4
)
Nel menu „Vassoi“ potrete lavorare con livelli di riempimento dei vassoi a disposizione.
Fig. 3.4.5 Visualizzare vassoi e modificare stati di riempimento
INDICAZIONE
I livelli di riempimento non vengono attualizzati durante il montaggio.
●
Cliccate sul riquadro
Attualizza livelli riemp.
Verrà visualizzato lo stato momentaneo della macchina.
●
Marcate una traccia.
☞
3 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
3.4 Caricatori Edizione 07/97 Versione software dalla SR.403.xx
3 - 28
●
Cliccate sul riquadro
Nuovo livello riemp
. nel caso che vogliate inserire un nuovo livello di riempimento in
questa traccia.

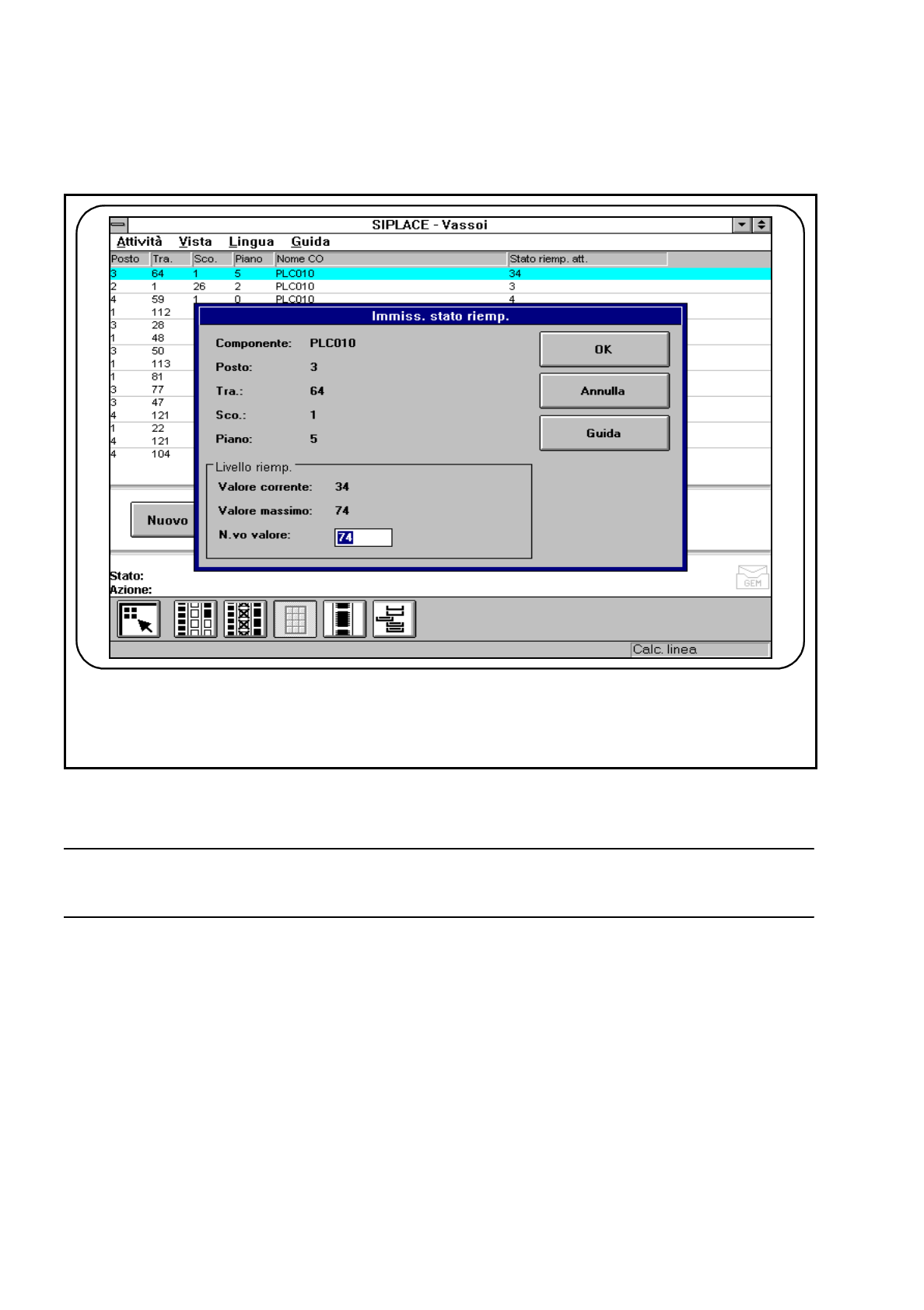

Fig. 3.4.6 Nuovo riempimento
●
Nel campo di inserimento
Nuovo valore
inserite la quantità di componenti che avete allestito.
INDICAZIONE
Il livello di riempimento massimo viene inserito nel campo di inserimento.
In caso di livello di riempimento 0 la traccia o il tray viene posto fuori funzione („Traccia vuota dall‘utente).
In caso di „Riempimento“ di tracce vuote nel menu si ricontinua con il livello di riempimento precedente.
☞
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 3 Funzioni di montaggio
Edizione 07/97 Versione software dalla SR.403.xx 3.4 Caricatori
3 - 29
3.4.4 Visualizza e vibra i caricatori lineari
Per riempire i caricatori lineari potrete selezionare e fare vibrare il relativo caricatore lineare.

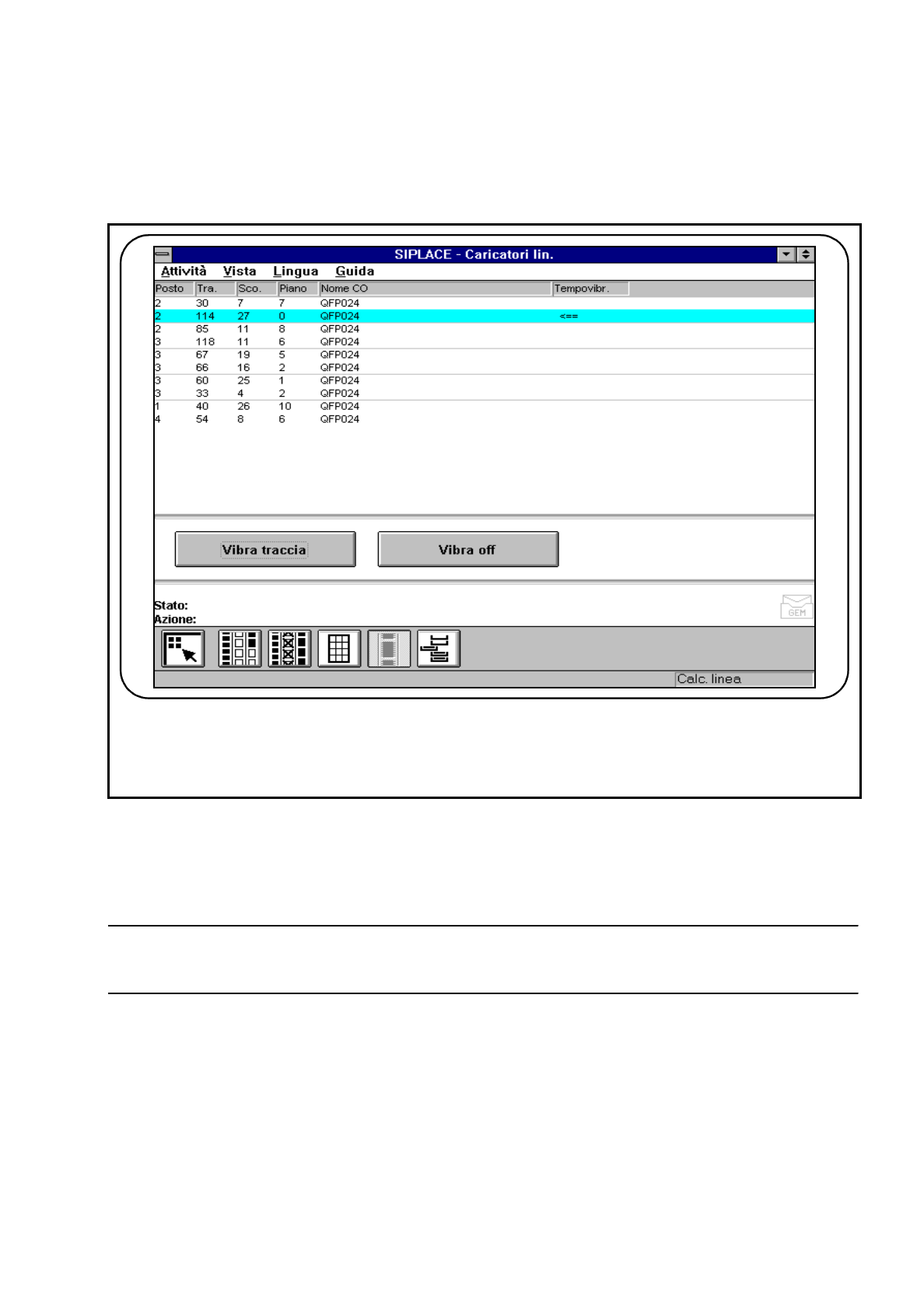

Fig. 3.4.7 Vibrare i caricatori lineari
●
Marcate la rispettiva traccia (evidenziata con lo sfondo azzurro).
●
Cliccate sul riquadro
Vibra traccia.
Il caricatore lineare di questa traccia vibrerà.
●
Cliccate sul riquadro
Vibra off
per terminare la vibratura.
INDICAZIONE
La freccia <== all´interno della barra indica se la traccia selezionata sta vibrando.
-
All‘abbandono del menu termina anche l‘attività di vibrazione.
☞
