Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 3 Funzioni di montaggio Edizione 07/97 V ersione software dalla S R.403.xx 3.4 Caricatori 3 - 29 3.4.4 Visualizza e vibra i caric atori lineari Per riempire i cari catori line…
3 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
3.4 Caricatori Edizione 07/97 Versione software dalla SR.403.xx
3 - 28
●
Cliccate sul riquadro
Nuovo livello riemp
. nel caso che vogliate inserire un nuovo livello di riempimento in
questa traccia.
Fig. 3.4.6 Nuovo riempimento
●
Nel campo di inserimento
Nuovo valore
inserite la quantità di componenti che avete allestito.
INDICAZIONE
Il livello di riempimento massimo viene inserito nel campo di inserimento.
In caso di livello di riempimento 0 la traccia o il tray viene posto fuori funzione („Traccia vuota dall‘utente).
In caso di „Riempimento“ di tracce vuote nel menu si ricontinua con il livello di riempimento precedente.
☞
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 3 Funzioni di montaggio
Edizione 07/97 Versione software dalla SR.403.xx 3.4 Caricatori
3 - 29
3.4.4 Visualizza e vibra i caricatori lineari
Per riempire i caricatori lineari potrete selezionare e fare vibrare il relativo caricatore lineare.
Fig. 3.4.7 Vibrare i caricatori lineari
●
Marcate la rispettiva traccia (evidenziata con lo sfondo azzurro).
●
Cliccate sul riquadro
Vibra traccia.
Il caricatore lineare di questa traccia vibrerà.
●
Cliccate sul riquadro
Vibra off
per terminare la vibratura.
INDICAZIONE
La freccia <== all´interno della barra indica se la traccia selezionata sta vibrando.
-
All‘abbandono del menu termina anche l‘attività di vibrazione.
☞
3 Funzioni di montaggio Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
3.4 Caricatori Edizione 07/97 Versione software dalla SR.403.xx
3 - 30
3.4.5 Esegui funzioni scambiatore automatico di vassoi (Siplace 80F
4
)
Nel menu „scambiatore automatico di vassoi“ potrete lavorare con i livelli di riempimento dei vassoi messi a
disposizione dallo scambiatore automatico di vassoi. Potranno essere eseguite anche le funzioni dello scam-
biatore automatico di vassoi necessarie per lo riempimento.

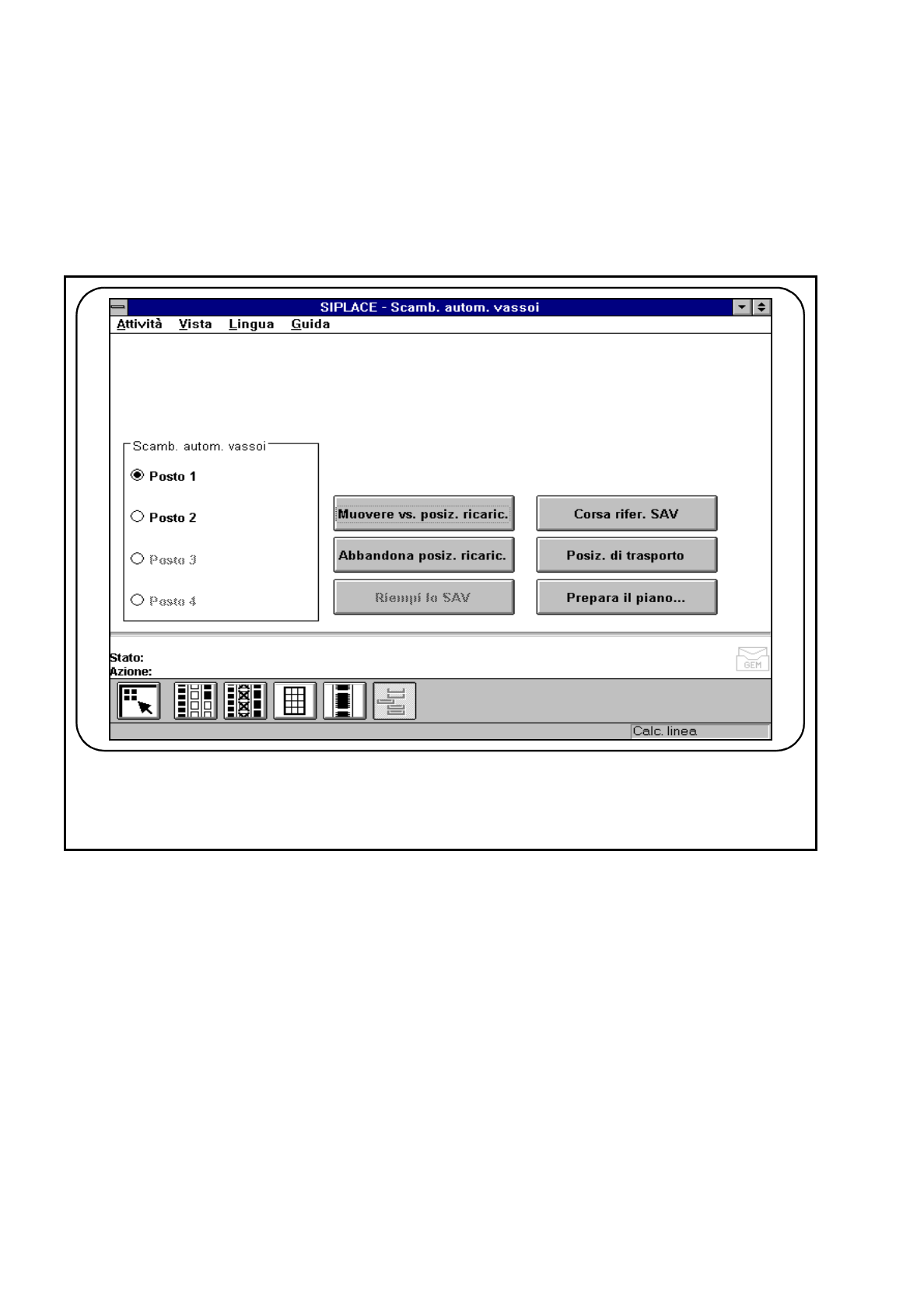

Fig. 3.4.8 Scambiatore automatico di vassoi
3.4.5.1 Muovere verso la posizione di ricarica
Lo scambiatore automatico di vassoi viene posizionato in modo da potere estrarre comodamente tutti i
vassoi.
●
Cliccate sul riquadro
Muovere vs. posiz. ricaric.
Un vassoio fatto uscire verrà trasportato nel suo piano definito. Il sollevatore dello scambiatore auto-
matico di vassoi passa alla posizione di riempimento. I caricatori potranno essere riempiti solo in que-
sta posizione.
☞
