4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4.1 Sommario Edizione 07/97 Versione software dalla SR.403.xx 4 - 4 4.1.1 Indicazioni generali Per funz ioni singo le si in tendono le fun zioni de i por tal…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4 Funzioni singole
Edizione 07/97 Versione software dalla SR.403.xx 4.1 Sommario
4 - 3
4.1 Sommario
Fig. 4.1.1 Sommario delle funzioni singole
Funzioni singole (Capitolo 4)
Diagramma a blocchi 2.3.2
Funzioni portale Funzioni di trasporto 1/2
(2 solo opzione)
Regola e misura larghezza di trasporto
Funzione trasporto circuiti scheda
Lavoro fondente (opzionale)
Configurazione scambiatore di pipette testa IC
Configurazione scamb. pipette testa a revolver
Configurazione pipette testa a revolver
Offset pipette testa a revolverf
Test vuoto testa a revolver
Funzioni testa IC
Funzioni testa a revolver
Funzioni portale
4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
4.1 Sommario Edizione 07/97 Versione software dalla SR.403.xx
4 - 4
4.1.1 Indicazioni generali
Per funzioni singole si intendono le funzioni dei portali e le funzioni di trasporto.
Le funzioni singole servono ad eseguire determinate azioni dopo errori fatali ed a d allestire ed a testare il
dispositivo automatico. Le funzioni singole permettono di guidare in modo definito diversi gruppi funzionali di
componenti.
Le funzioni trattate in questo Capitolo 4 sono descritte per il SIPLACE 80F
4
bzw- 80F
4
-6 , ma sono valide
anche per il SIPLACE 80S-20. La differenza consiste sostanzialmente nel fatto che nelle funzioni del portale
del SIPLACE 80F
4
sono contenute anche le funzioni della testa IC e le funzioni dello scambiatore automatico
di vassoi.
AVVERTENZA
∆
!
∆
!
Le funzioni singole possono essere utilizzate solamente da personale qualificato ed istruito per queste opera-
zioni, dato che un utilizzo non idoneo della macchina può avere come conseguenza lesioni gravi per le per-
sone e/o danni alla macchina.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4 Funzioni singole
Edizione 07/97 Versione software dalla SR.403.xx 4.2 Funzioni singole del portale con testa a revolver da 12
4 - 5
4.2 Funzioni singole del portale con testa a revolver
da 12
INDICAZIONE
Durante le funzioni di spostamento dell´asse x o dell´asse y, la cappa di protezione deve essere chiusa e per
l´esecuzione si deve premere il tasto Start. I portali si spostano sostanzialmente solo ad una velocità più
lenta.
●

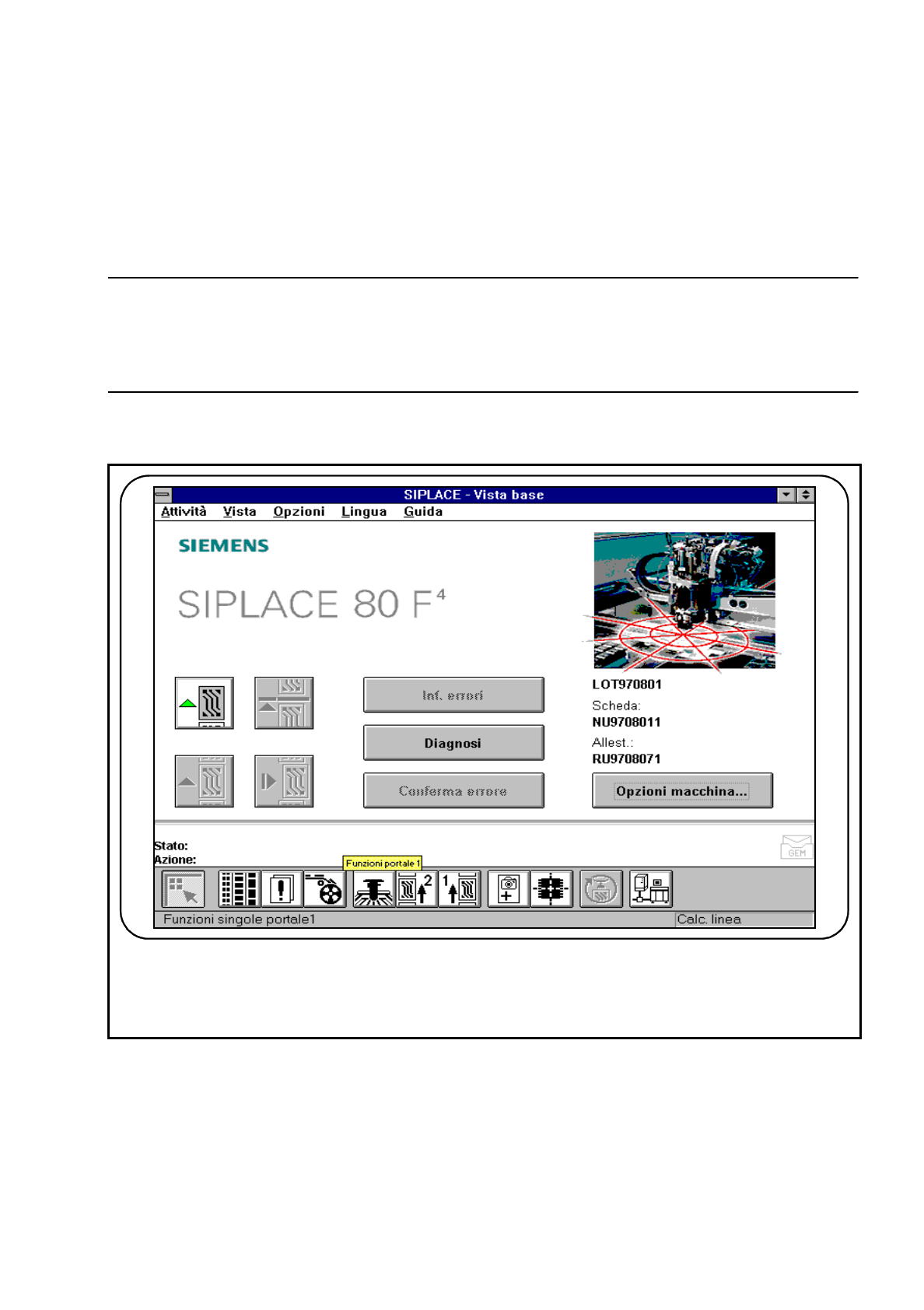

Nella Vista base cliccate sul pulsante - simbolo delle
Funzioni singole portale
.
Fig. 4.2.1 Funzioni singole portale
☞
