4.3 Funzioni singole del portale con testa a revolver
da 6 (solo per il modello 80F
4
-6)
INDICAZIONE
Durante le funzioni di spostamento dell´asse x o dell´asse y, la cappa di protezione deve essere chiusa e per
l´esecuzione si deve premere il tasto Start. I portali si spostano sostanzialmente solo ad una velocità più
lenta.
●
Nella Vista base cliccate sul pulsante - simbolo delle
Funzioni singole portale
.

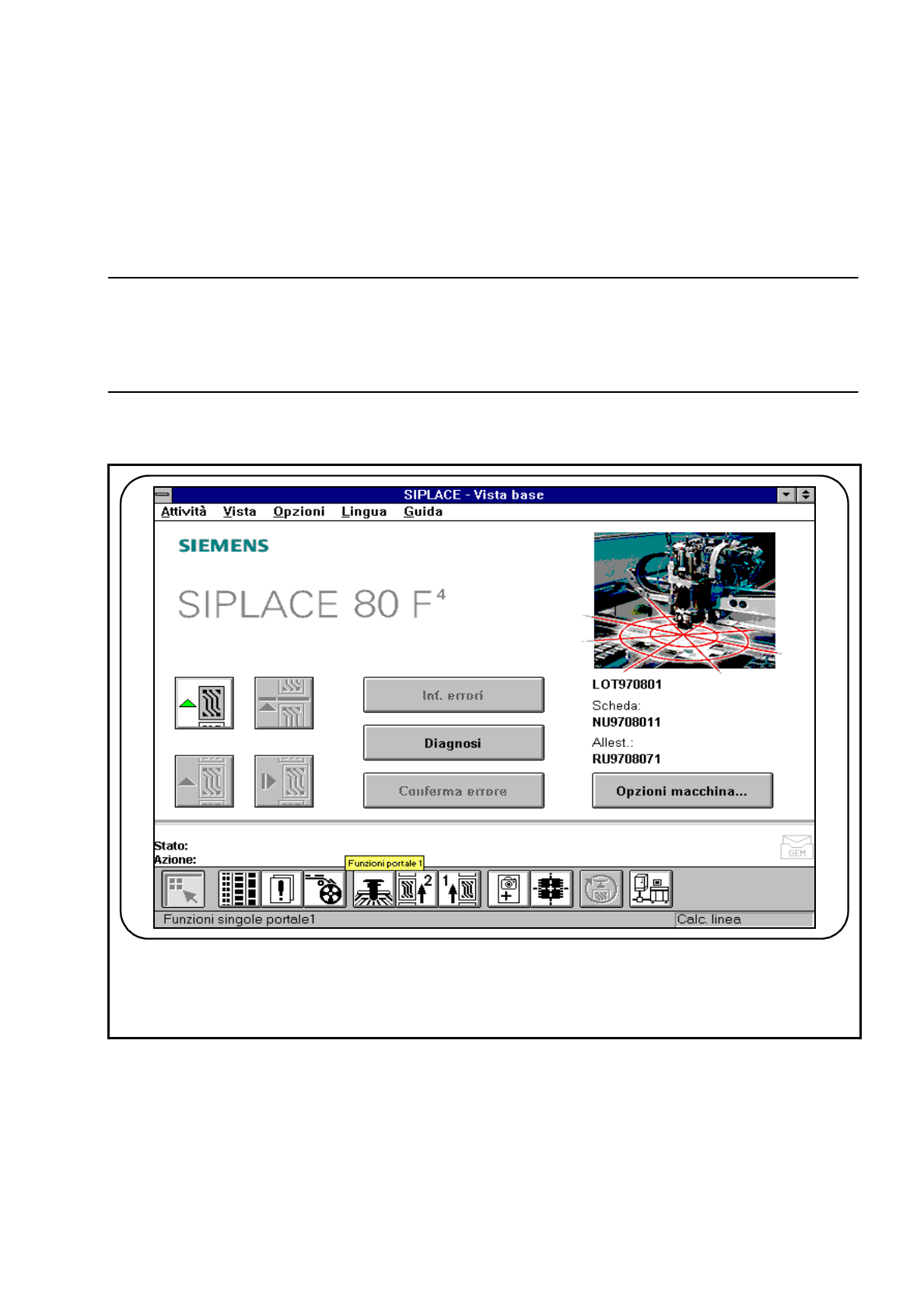

Fig. 4.3.1 Funzioni singole portale
☞
4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)Edizione 07/97 Versione software dalla SR.403.xx
4 - 26
4.3.1 Funzioni portale
●
Nella vista Funzioni singole cliccate sul pulsante - simbolo delle Funzioni portale.

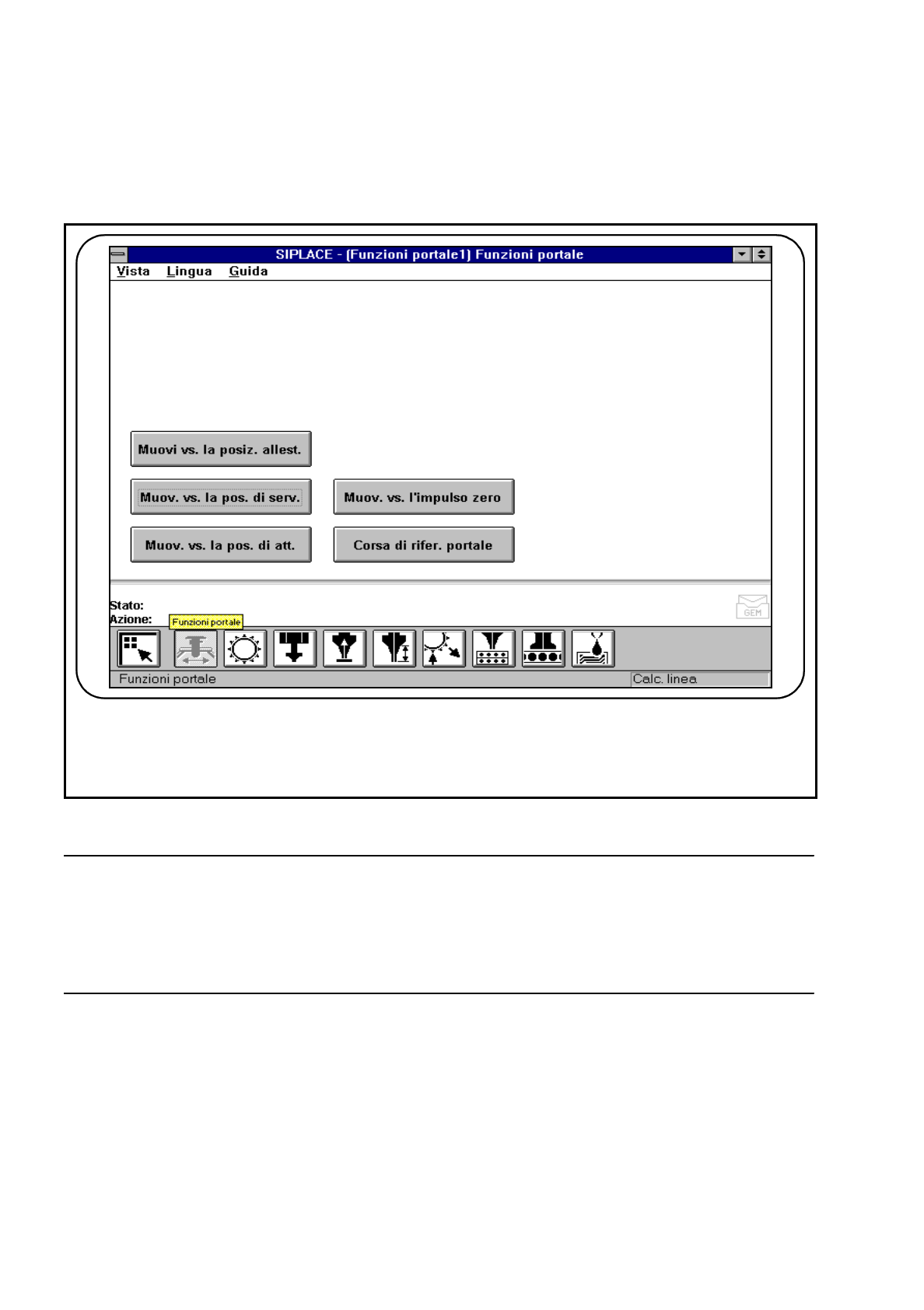

Fig. 4.3.2 Funzioni portale
INDICAZIONE
Tutte le funzioni di spostamento degli assi principali (x, y) devono essere avviate con il tasto Start. Sullo
schermo Vi verrà richiesto di premere il tasto Start con il messaggio „Premi tasto Start“ accanto al punto del
menu „Azione“. Se la cappa di protezione non è chiusa, un messaggio sullo schermo Vi chiederà di chiudere
le cappe.
4.3.1.1 Muovi vs. posizione di allestimento
Nella posizione di allestimento il portale è in una posizione nella quale è possibile estrarre e cambiare l‘allesti-
mento dei caricatori mentre il portale si trova al centro della macchina.
●
Fate clic sul pulsante
Muovi vs. posizione di allestimento
e premete il tasto d‘avvio ogni volta che Vi
viene richiesto. Il portale passerà alla posizione di allestimento.
☞
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4 Funzioni singole
Edizione 07/97 Versione software dalla SR.403.xx4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)
4 - 27
4.3.1.2 Muovi verso la posizione di servizio
Nella posizione service, il portale si trova in una posizione nella quale è possibile eseguire lavori nella testa di
montaggio ed in altre parti del portale.
●
Cliccate sul riquadro Muov. vs. la pos. di serv. ed azionate il tasto Start tutte le volte che Vi viene richie-
sto. Il portale passerà alla posizione service.
4.3.1.3 Muovi verso la posizione di attesa
La posizione di attesa è la posizione della macchina che il portale raggiunge quando esso non è necessario
per lo svolgimento del montaggio.
●
Cliccate sul riquadro Muov. vs. la pos. di att. e premete il tasto Start tutte le volte che Vi viene richiesto. Il
portale passerà alla posizione di attesa.
4.3.1.4 Muovi verso l´impulso zero
L´impulso zero è la posizione del portale alla quale si riferiscono i conteggi del trasduttore incrementale.
●
Cliccate sul riquadro Muov. vs. l´impulso zero e premete il tasto Start tutte le volte che Vi viene richiesto.
Il portale passerà all´impulso zero degli assi x ed y.
4.3.1.5 Corsa di rifer. del portale
Nella funzione di inizializzazione del portale, il portale attivo esegue un´inizializzazione con l´asse x e l´asse
y.
●
Cliccate sul riquadro Corsa di rifer. portale e premete il tasto Start tutte le volte che Vi viene richiesto.
