4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4.3 Funzioni singole del portale con testa a revolver da 6 (solo p er il modello 80F4-6)Edizione 07/97 Versione soft ware dall a SR.403.xx 4 - 32 4.3.3.2 Dep…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4 Funzioni singole
Edizione 07/97 Versione software dalla SR.403.xx4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)
4 - 31
4.3.3 Funzioni testa IC (SIPLACE 80F
4
-6)
Nel menu „Funzioni testa IC“ è possibile servirsi delle funzioni che appartengono alla testa IC.
INDICAZIONI
Le funzioni della testa possono essere eseguite a cappa di protezione aperta solamente con l´interruttore a
chiave girato. Quando si abbandona il menu „Testa IC“, la testa IC e la testa a stella passano sul contenitore
per scarti. Per spostare gli assi x/y la cappa di protezione deve essere chiusa.
●
Nel menu „Funzioni singole portale“ cliccate sul pulsante - simbolo delle
Funzioni testa IC
.

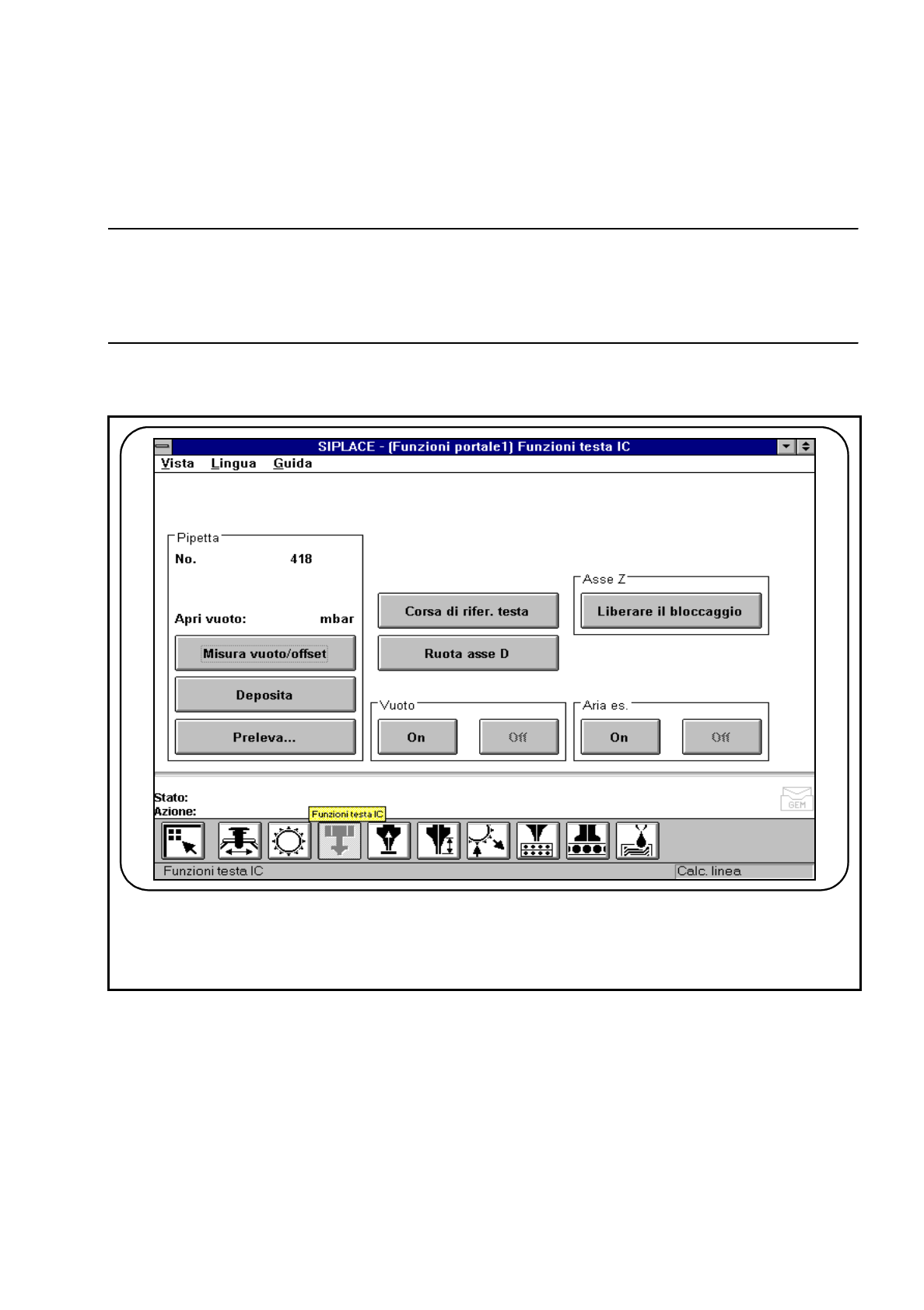

Fig. 4.3.4 Funzioni testa IC
4.3.3.1 Misurazione offset pipette /vuoto
Attivando questa funzione si misurano il vuoto e l´altezza della pipetta che si trova sulla testa. Sulla testa deve
esserci una pipetta.
●
Il valore di vuoto e l´altezza della pipetta attuale verranno misurati.
☞
4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)Edizione 07/97 Versione software dalla SR.403.xx
4 - 32
4.3.3.2 Deposita pipetta
Attivando questa funzione si può depositare la pipetta che si trova nella testa IC. La pipetta presente verrà
visualizzata.
●
Nell´area di lavoro „Pipetta“ cliccate sul riquadro Deposita. La pipetta che si trova nella testa IC verrà
depositata.
4.3.3.3 Preleva pipetta
Attivando questa funzione si potranno prelevare diverse pipette disponibili nell´allestimento di sostituzione
delle pipette.
●
Nell´area di lavoro „Pipetta“ cliccate sul riquadro Preleva. Apparirà la seguente finestra di inserimento

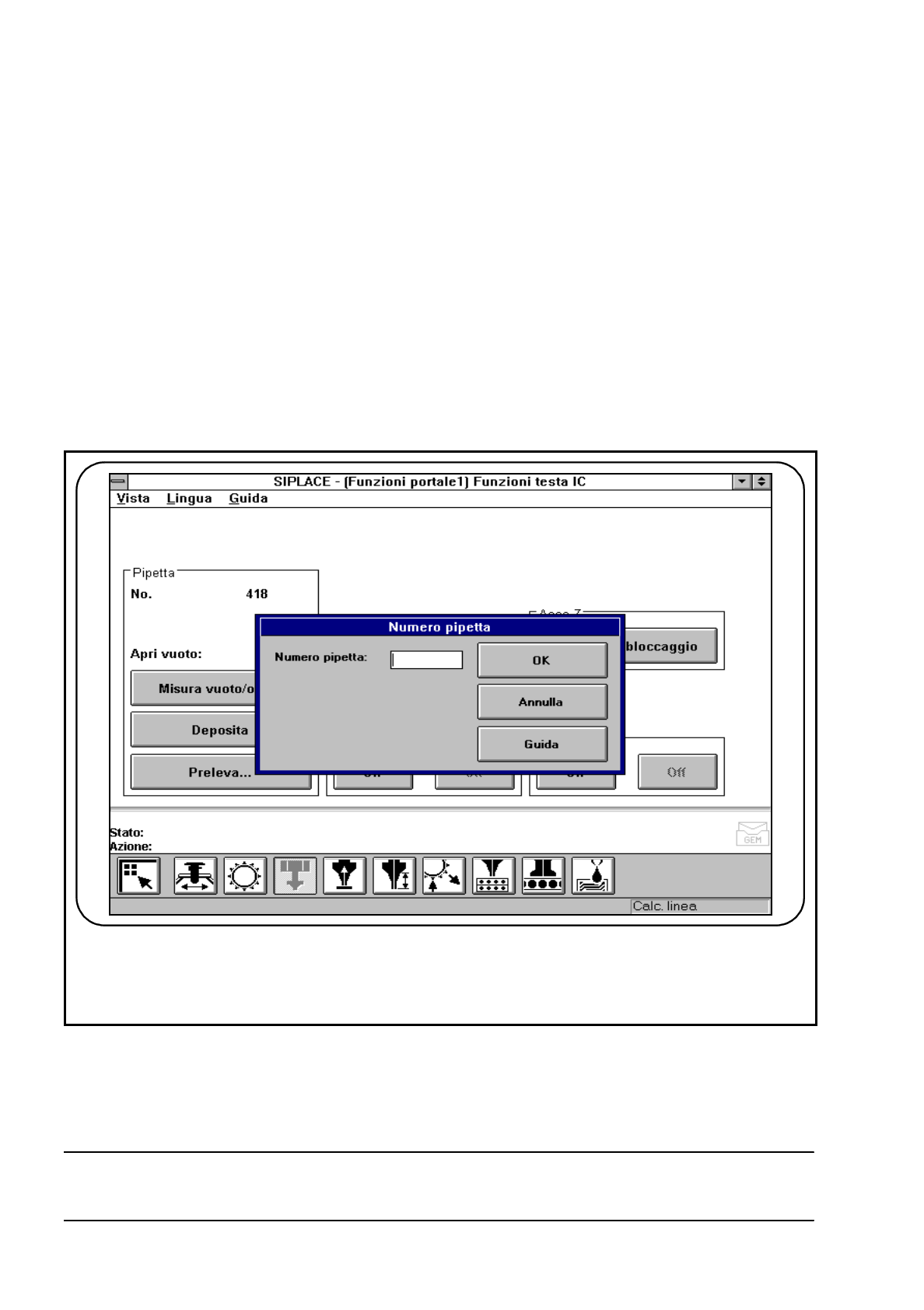

Fig. 4.3.5 Funzioni testa IC - preleva pipetta
●
Inserite il numero della pipetta da prelevare nel campo di inserimento della finestra d´inserimento.
●
Cliccate sul riquadro OK. La pipetta selezionata verrà prelevata e verrà visualizzata nella finestra di visua-
lizzazione.
INDICAZIONE
Se una pipetta si trova nella testa IC, essa verrà prima depositata.
☞
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4 Funzioni singole
Edizione 07/97 Versione software dalla SR.403.xx4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)
4 - 33
4.3.3.4 Corsa di rifer. testa
Attivando questa funzione, gli assi z e d eseguono un´inizializzazione.
●
Nell´area di lavoro cliccate sul riquadro Corsa di rifer. testa. Gli assi z e d eseguiranno un´inizializza-
zione.
4.3.3.5 Ruota asse D
Attivando questa funzione, si potrà controllare l´asse d. Per questa operazione, verrà fatto ruotare l´asse d.
●
Nell´area di lavoro, cliccate sul riquadro Ruota asse D. L´asse D verrà fatto ruotare.
4.3.3.6 Asse Z - liberare il bloccaggio
Attivando questa funzione si sblocca l‘asse z.
●
Fate clic sul pulsante Liberare il bloccaggio nell‘area di lavoro „Asse Z“. Verrà sbloccato l‘asse Z, ed
apparirà una finestra di segnalazione che dichiara che è stato sbloccato l‘asse z.
●
Per riattivare il bloccaggio fate clic sul pulsante OK. Si chiuderà la finestra di segnalazione e verrà riatti-
vato il bloccaggio dell‘asse z.
4.3.3.7 Vuoto ON
Attivando questa funzione si accende il vuoto.
●
Nell´area di lavoro „Vuoto“ cliccate sul riquadro „On“. Il vuoto verrà attivato.
4.3.3.8 Vuoto OFF
Attivando questa funzione si spegne l vuoto.
●
Nell´area di lavoro „Vuoto“ cliccate sul riquadro „Off“. Il vuoto verrà spento.
4.3.3.9 Aria es. on
Attivando questa funzione si accende il getto d´aria nella pipetta. Contemporaneamente si spegne un vuoto
eventualmente attivato.
●
Nell´area di lavoro „Aria es.“ cliccate sul riquadro „On“. Il getto d´aria verrà attivato.
4.3.3.10 Aria es. off
Attivando questa funzione si spegne il getto d´aria nella pipetta.
●
Nell´area di lavoro „Aria es.“ cliccate sul riquadro „Off“. Il getto d´aria verrà disattivato.
