Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 4 Funzioni singole Edizione 07/97 Versione software dalla SR.403.xx 4.3 Funzioni singole del portale con testa a revolver da 6 ( solo per il modello 80F 4 -6) 4 - 39 4.3. 6.8 …
4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)Edizione 07/97 Versione software dalla SR.403.xx
4 - 38
4.3.6.4 Una pipetta - preleva (Solo con lo scambiatore di pipette)
Attivando questa funzione una determinata pipetta potrà essere preleva dal rispettivo vassoio dello scambia-
tore di pipette.
INDICAZIONE
La pipetta dovrà essere preassegnata dal calcolatore di linea.
●
Nell‘area di lavoro „Scambiatore di pipette“ attivate il pulsate „Una pipetta“.
●
Fate clic sul pulsante Preleva.
●
Inserite il numero di pipetta desiderato nella casella di inserimento e confermate con OK.
La pipetta selezionata dallo scambiatore di pipette verrà preleva dalla testa a revolver.
4.3.6.5 Una pipetta - scarta
(Solo con lo scambiatore di pipette)
Attivando questa funzione una determinata pipetta che si trova nella testa a revolver potrà essere depositata
nel contenitore di scarti dello scambiatore di pipette.
●
Nell‘area di lavoro „Scambiatore di pipette“ attivate il pulsate „Una pipetta“.
●
Fate clic sul pulsante Scarta.
●
Inserite il numero di pipetta desiderato nella casella di inserimento e confermate con OK.
●
La pipetta desiderata verrà scarta nel contenitore per scarti.
4.3.6.6 Una pipetta - ricambia
(Solo con lo scambiatore di pipette)
Attivando questa funzione potrete sostituire una determinata pipetta.
●
Nell‘area di lavoro „Scambiatore di pipette“ attivate il pulsate „Una pipetta“.
●
Fate clic sul pulsante Ricambia.
●
Inserite il numero di pipetta desiderato nella casella di inserimento e confermate con OK.
●
La pipetta selezionata verrà sostituita da una nuova pipetta dello stesso tipo.
4.3.6.7 Tutte le pipette - deposita (Solo con lo scambiatore di pipette)
Attivando questa funzione, tutte le pipette che si trovano nella testa a revolver verranno depositate nel rispet-
tivo caricatore dello scambiatore di pipette.
●
Nell‘area di lavoro „Scambiatore di pipette“ attivate il pulsate „Tutte le pipette“.
●
Fate clic sul pulsante Deposita. Tutte le pipette che si trovano nella stella verranno depositate nel rispet-
tivo caricatore dello scambiatore di pipette.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 4 Funzioni singole
Edizione 07/97 Versione software dalla SR.403.xx4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)
4 - 39
4.3.6.8 Tutte le pipette - preleva (Solo con lo scambiatore di pipette)
Attivando questa funzione tutte le pipette verranno accettate dal rispettivo caricatore dello scambiatore di
pipette.
●
Nell‘area di lavoro „Scambiatore di pipette“ attivate il pulsate „Tutte le pipette“.
●
Fate clic sul pulsante
Preleva
. Tutte le pipette che sono state presettate dallo scambiatore di pipette
nell´allestimento verranno preleva dalla testa a revolver dall´allestimento.
4.3.6.9 Tutte le pipette - scarta (Solo con lo scambiatore di pipette)
Attivando questa funzione, tutte le pipette che si trovano nella testa a revolver verranno gettate nel conteni-
tore per scarti.
●
Nell‘area di lavoro „Scambiatore di pipette“ attivate il pulsate „Tutte le pipette“.
●
Fate clic sul pulsante
Scarta
. Tutte le pipette che si trovano nella testa a revolver verranno gettate nel con-
tenitore per scarti.
4 Funzioni singole Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
4.3 Funzioni singole del portale con testa a revolver da 6 (solo per il modello 80F4-6)Edizione 07/97 Versione software dalla SR.403.xx
4 - 40
4.3.7 Configurazione scambiatore pipette testa a revolver da 6
Questa funzione serve a visualizzare, controllare e sostituire i tipi di pipette nei singoli caricatori dello scam-
biatore di pipette.
INDICAZIONE
È necessario che sia stato installato e configurato nei dati di macchina uno scambiatore di pipette della testa
a revolver.
●
Nel menu „Funzioni singole portale“ cliccate sul pulsante - simbolo della
Config. scambiatore di pipette
testa a revol
.

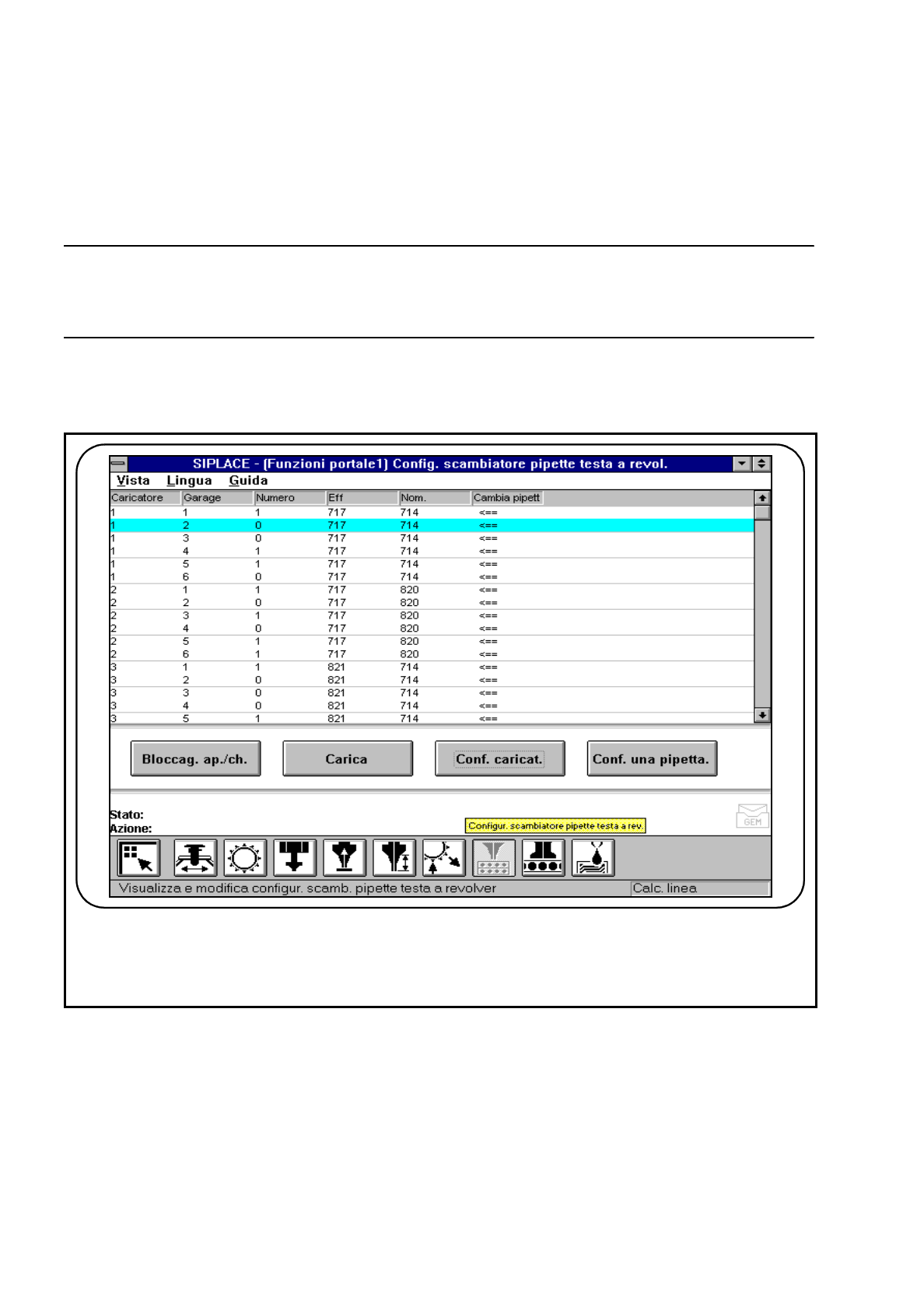

Fig. 4.3.9 Configurazione dello scambiatore di pipette della testa a revolver da 6
-
Nella colonna „Caricatore“ è indicato il rispettivo caricatore dello scambiatore di pipette
-
Nella colonna „Garage“ è indicato il rispettivo garage della pipetta.
-
Nella colonna „Numero“ è indicato il numero corrente delle pipette nel rispettivo caricatore.
-
Nella colonna „Eff.“ è indicato l´allestimento effettivo dello scambiatore di pipette.
-
Nella colonna „Nom.“ è indicato l´allestimento preimpostato dal calcolatore di linea.
-
Nella colonna „Cambia pipetta“ appare una freccia <== se le configurazioni delle pipette „Eff“ e „Nom“
non
coincidono.
☞
