5.4 Accesso alle opzioni „Insegna fiducial“ e
„Testa componente“
L´accesso alle opzioni „insegna fiducial“ e „Testa componente“ è possibile solamente a partire dalla classe di
utenza „Preparatore“ in su. Solo dopo avere selezionato la classe di utenza „preparatore“ o „Tecnico di assi-
stenza“, le strutture grigio chiare delle icone „Insegna fiducial“ e „Testa componente“ si riempiranno diven-
tando nere: ora avrete accesso alle opzioni.
Selezione della classe di utenza
Nel menu „Vista base“ cliccate all´interno della barra dei menu sul menu pull-down „Opzioni“.
Cliccate sull´opzione „piano di utenza“. Si aprirà la casella di selezione della classe di utenza.
Selezionate la classe di utenza desiderata.

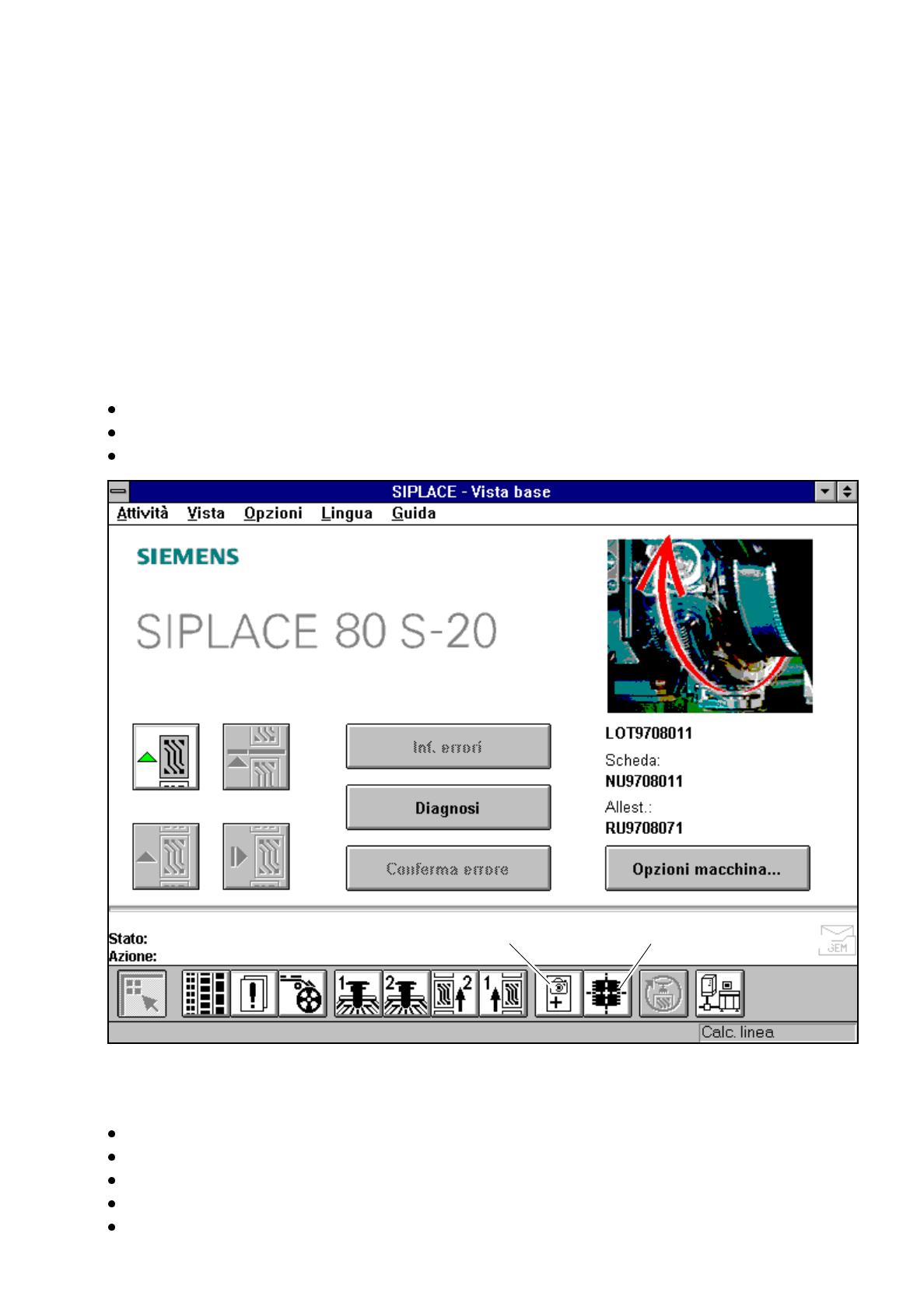

Fig. 5.4.1 Accesso alle opzioni „Testa fiducial“ o „Testa componente“
Potete comunque proteggere le classi di utenza „Preparatore“ o „Tecnico di assistenza“ anche inserendo una
password nel calcolatore della stazione.
Nel menu „Vista base“ cliccate all´interno della barra dei menu sul menu pull-down „Opzioni“.
Cliccate sull´opzione „piano di utenza“. Si aprirà la casella di selezione della classe di utenza.
Cliccate sul riquadro „Modifica password“. Si aprirà la casella di inserimento della password.
Inserite la password e confermate l´inserimento.
Cliccate su ÒK per accettare la password o su „Annulla“ per rifiutarla.
Icona testa componenteIcona testa fiducial
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.4 Accesso alle opzioni „Insegna fiducial“ e „Testa componente“ Edizione 07/97 Versione software dalla SR.403.xx
5 - 34 Preparatore
Spostate il puntatore del mouse sull´opzione „Insegna fiducial“ o „Testa componente“. Mentre lo farete, la
riga di stato mostrerà un breve testo di spiegazione della relativa opzione. Potrete richiamare le opzioni
anche con i tasti funzione F8 o F9. Il menu pull-up „Vista“ Vi presenterà una lista dell´assegnazione dei
tasti funzione delle singole opzioni.
Cliccate su una delle due icone (pulsanti). Sullo schermo apparirà il menu „Selez. fiduc.“ o „Selez. forma
involucro“ dell´opzione „Insegna fiducial“ o „Testa componente“ (vedi Fig. 5.4.2, pagina 5 - 34 e Fig. 5.4.3,
pagina 5 - 35).
Secondo la selezione che effettuerete, avrete accesso agli altri menu delle opzioni „Insegna fiducia“ o „Testa
componente“.

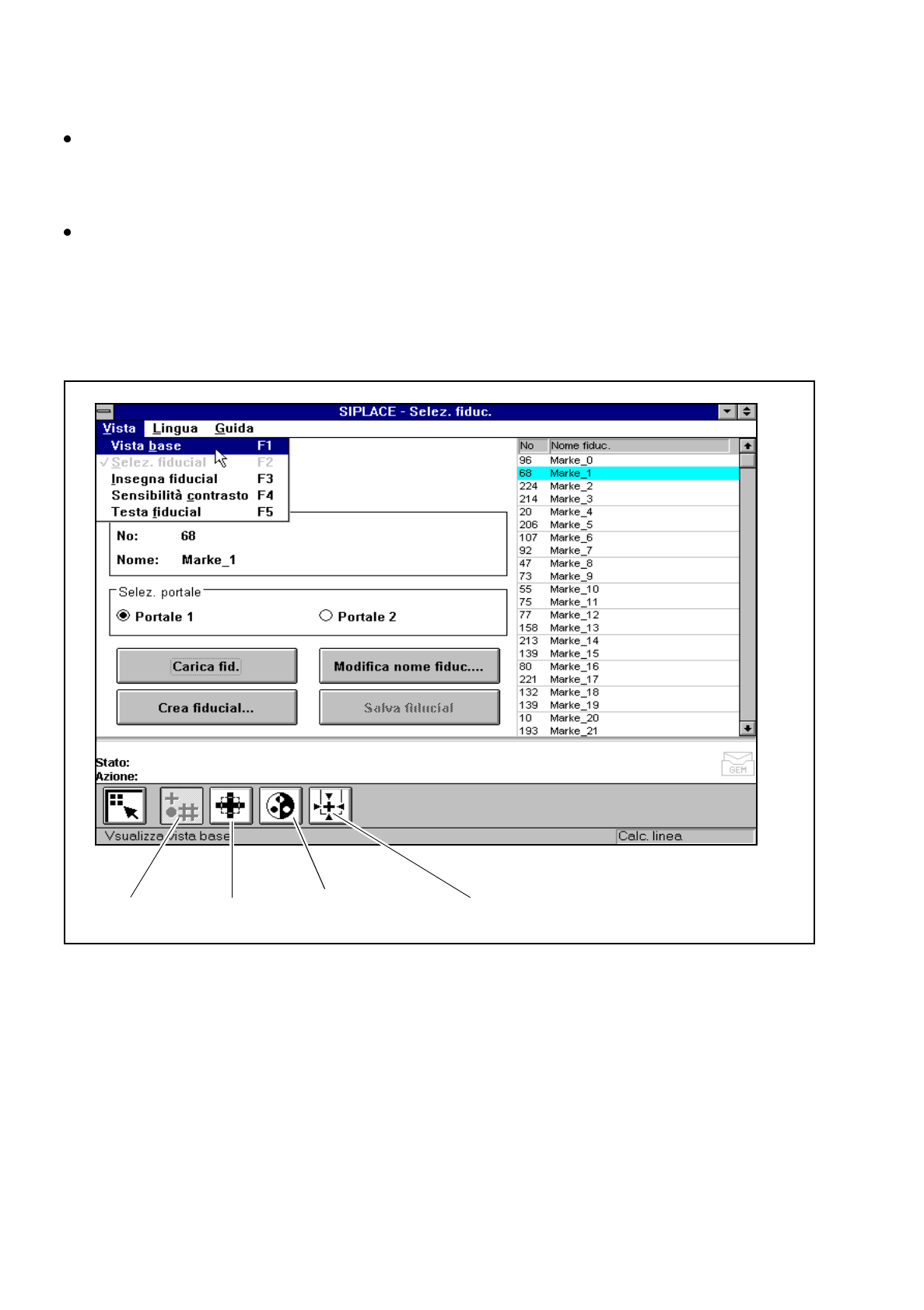

Fig. 5.4.2 Opzione „Insegna fiducial“. menu
Potrete selezionare i seguenti menu con l´opzione „Insegna fiducial“ oppure con le icone della barra dei sim-
boli o con i tasti funzione dall´F2 all´F5:
–
Selezione fiducial
–
Insegna fiducial
–
Sensibilità al contrasto e
–
Testa fiducial.
Ritornerete al menu „Vista base“ cliccando sull´icona „Vista base“ o premendo il tasto funzione F1.
Icona
Selez. fid.
Icona
„Ins. fid.“
Icona
„Sens. contr.“
Icona
„Testa fid.“
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.4 Accesso alle opzioni „Insegna fiducial“ e „Testa componente“
Preparatore 5 - 35
Fig. 5.4.3 Opzione „Testa componente“: menu
Potrete selezionare i seguenti menu con l´opzione „Testa componente“ oppure con le icone (pulsanti) della
barra dei simboli o con i tasti funzione da F2 a F3:
–
Selezione forma involucro
–
Testa componente
Ritornerete alla Vista base cliccando sull´icona „Vista base“ o premendo il tasto F1.
Le opzioni „Testa fiducial“ e „Testa componente“ sono descritte nella sezione 5.5 da pagina 5 - 37 e nella
sezione 5.6 da pagina 5 - 65.
All´inizio di ogni sezione, troverete un diagramma a blocchi ed una breve descrizione delle opzioni „Insegna
fiducial“ e „Testa componente“ per facilitar Vi l´orientamento. Ogni diagramma a blocchi inizia con il menu
„Vista Base“ e Vi mostra l´ordinamento gerarchico di tutte le opzioni di menu.
INDICAZIONES
Nella Sezione 2.2 ’Principi di base ed installazione del piano d‘utenza’ troverete una descrizione generale
della
• disposizione dei menu con trackball, Touchscreen ed i tasti funzione da F1 a F12,
• suddivisione dello schermo e
• delle visualizzazioni dello schermo.
icona „Selez. forma inv.“
Ìcona „testa componente“
