5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5.5 Insegna fiducial Edizione 07/97 Versione software dalla SR.403.xx 5 - 44 Preparato re 5.5.3.2 Opzione „Carica fiducial“ INDICAZIONE Richiama ndo l ´opzio …
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.5 Insegna fiducial
Preparatore 5 - 43
Selezionando l´opzione „Salvare modifica della fiducial“ ordinerete al calcolatore di stazione di inviare i dati
delle fiducial al calcolatore di linea, di memorizzarli e di attualizzare la lista dei numeri delle fiducial.
Il calcolatore di stazione invia i dati delle fiducial al calcolatore di linea. La lista dei numeri delle fiducial non
viene trasmessa al calcolatore di linea, dato che esso effettua da solo una correzione della lista in base ai dati
delle fiducial modificati, attualizzando poi i dati modificati delle fiducial anche nelle altre stazioni. Le tavole di
trasformazione verranno conservate localmente nel calcolatore di stazione.
5.5.3.1 Opzione „Selezione portale“
Con l´aiuto di questa opzione potrete selezionare il portale 1 o 2 come portale di insegnamento premendo sul
riquadro. L´impostazione standard è Portale 1.
INDICAZIONE
Con la videocamera del portale 1 potrete insegnare tutti i tipi di fiducial. Con la videocamera del portale 2
l´insegnamento è limitato alle fiducial dalla rotazione simmetrica (p.es. cerchio, croce).
Posizionate il puntatore del mouse sul portale desiderato.
Cliccate sul riquadro. Il riquadro del portale selezionato diventerà nero.

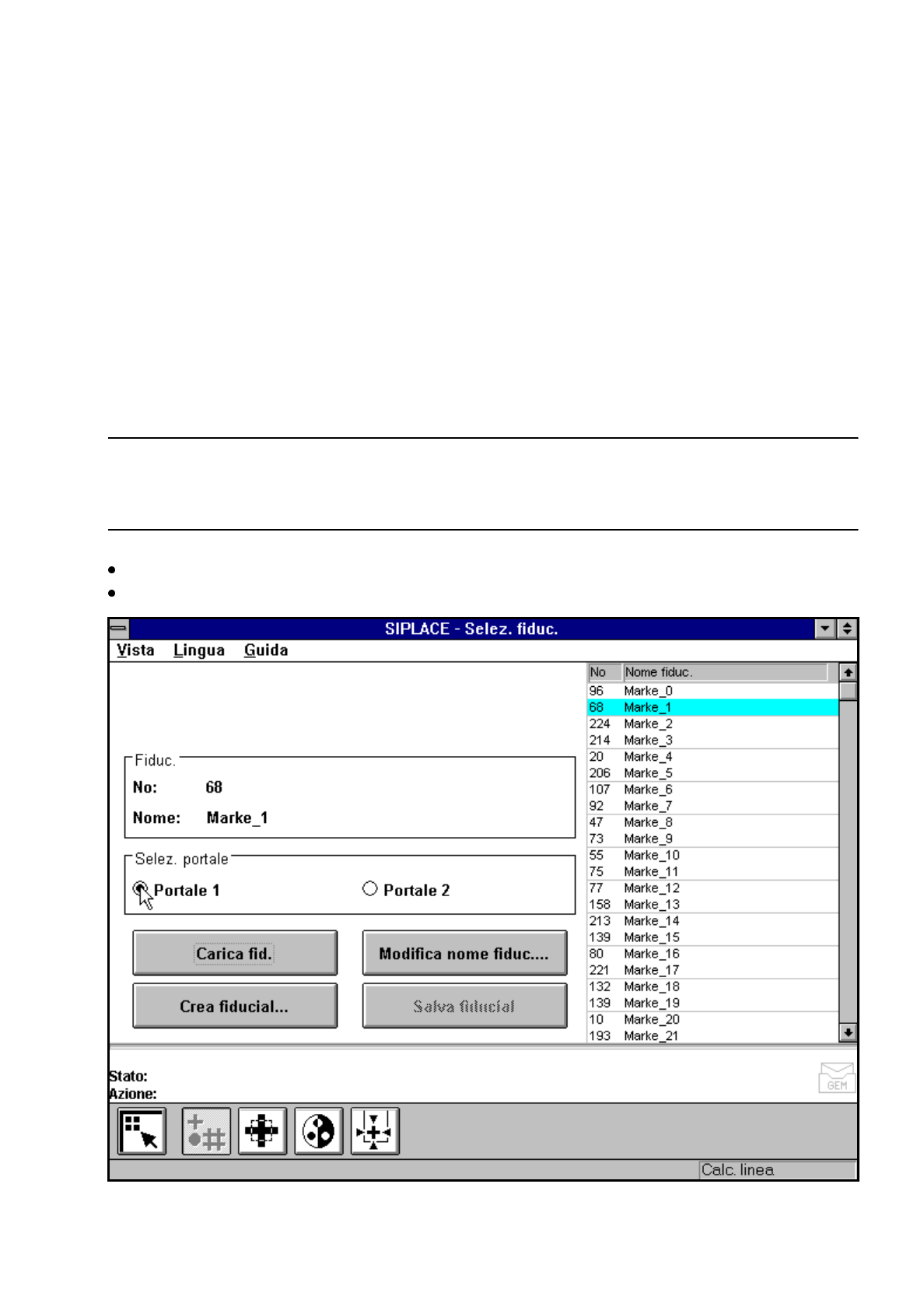

Fig. 5.5.4 Menu „Selez. fiduc.“, opzione „Selezione portale“
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.5 Insegna fiducial Edizione 07/97 Versione software dalla SR.403.xx
5 - 44 Preparatore
5.5.3.2 Opzione „Carica fiducial“
INDICAZIONE
Richiamando l´opzione „Carica fiducial“ verrà evidenziata la casella di selezione „Salva dati fiducial“, se prima
avevate già lavorato con una fiducial (vedi Fig. 5.5.3, pagina 5 - 42).

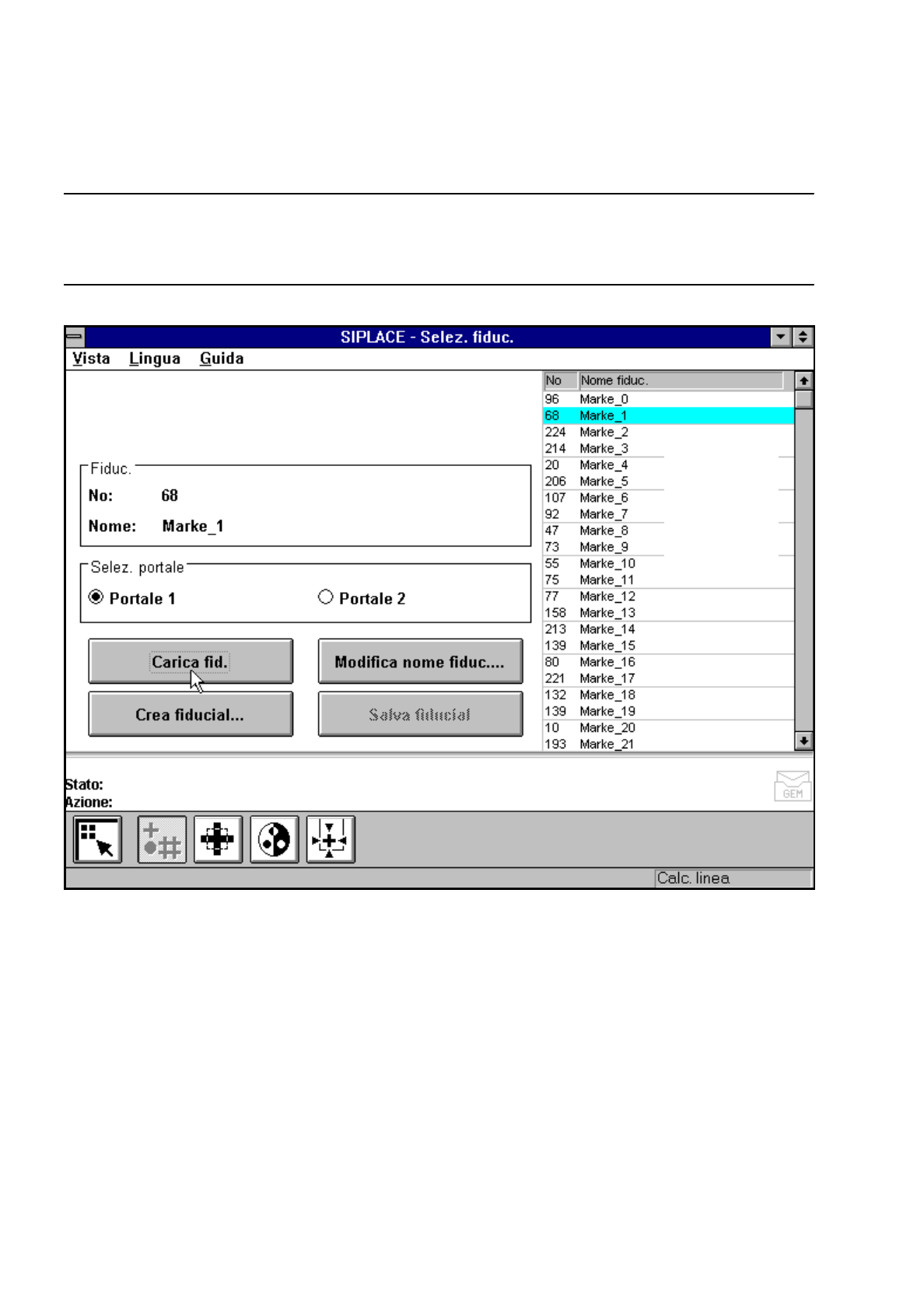

Fig. 5.5.5 Menu „Selez. fiduc.“, opzione „Carica fiducial“
Se volete memorizzare, i dati delle fiducial verranno trasmessi al calcolatore di linea e la lista dei numeri delle
fiducial verrà attualizzata.
–
Selezionate una fiducial specifica nel campo - lista con il puntatore del mouse. La fiducial selezionata
verrà sottolineata da una linea color cianina.
–
Cliccate sul riquadro „Carica fiducial“. Nel campo di visualizzazione „Fiducial“ verranno indicati il nome ed
il numero della fiducial.
Il calcolatore della stazione richiede dal calcolatore di linea i dati della fiducial selezionata. La struttura del
modello ed il campo di ricerca verranno trasmessi al controller di macchina che li caricherà poi nella memoria
del sistema MVS (download - scarico). Poi, nel calcolatore di stazione verrà inizializzata la struttura dei para-
metri di insegnamento con i valori attuali.
Campo di visual. per numero e nome fiducial
➧
La fiducial
selezionata
viene sottoline-
ata da una barra
color cianina
➧
➧
Campo - lista
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.5 Insegna fiducial
Preparatore 5 - 45
5.5.3.3 Opzione „Modifica nome fiducial“
INDICAZIONE:
Sarà possibile attivare questa opzione solo se avrete già caricato una fiducial, altrimenti il riquadro „Cambia
nome fiducial“ rimarrà disattivato. Ve ne accorgerete perché i caratteri del riquadro saranno di colore grigio.
–
Caricate la fiducial desiderata, come viene descritto alla sezione 5.5.3.2 da pagina 5 - 44.
–
Cliccate sul riquadro „Cambia nome fiducial“.
La casella di inserimento apparirà sullo schermo.
–
Inserite il nuovo nome della fiducial nel campo „Nuovo nome“.
–
Cliccate su „OK“ se volete questa modifica. La lista delle fiducial verrà ora attualizzata.
–
Cliccate su „Annulla“ se non volete accettare la modifica.
Fig. 5.5.6 Opzione „Modifica nome fiducial“, casella di inserimento per il nuovo nome della fiducial
