Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.5 Insegna fiducial
Preparatore 5 - 55
Per poter giudicare meglio le suddivisioni della luminosità o dei rapporti di contrasto, questi valori grigi ven-
gono trasformati in colori con l´aiuto delle tavole di trasformazione, come mostra la seguente tabella:
INDICAZIONE
Per poter raggiungere un buon valore di chiarezza, la differenza del contrasto tra fiducial e sfondo dovrebbe
accettare al minimo il valore 75. Lo sfondo dovrebbe essere per esempio di colore verde e la fiducial di colore
arancione.
Se il rapporto di contrasto non è buono, nel menu potrete scegliere tra cinque tavole di trasformazione prepro-
grammate per poter raggiungere una visualizzazione a colori significativa. In questo modo Vi si offre anche la
possibilità di programmare da soli una tavola di trasformazione.
INDICAZIONE
Quando modificherete la visualizzazione a colori verrà contemporaneamente insegnata la fiducial.
Valore grigio Colore assegnato
0 nero
30 violetto
50 blu
77 verde blu
100 verde
127 marrone
150 rosso
175 arancione
200 giallo
255 bianco
Tab. 5.5.1 Tabella di trasformazione colori grigi/colore
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.5 Insegna fiducial Edizione 07/97 Versione software dalla SR.403.xx
5 - 56 Preparatore
5.5.5.1 Opzioni „Tabella 1 ... 5“
Richiamando questa opzione
–
sparirà il menu.
–
Verrà visualizzata l´immagine video.
–
verrà impartito il comando di insegnamento.
–
Verranno visualizzate le intestazioni con le opzioni delle tavole a colori, il numero di fiducial ed il valore di
chiarezza.

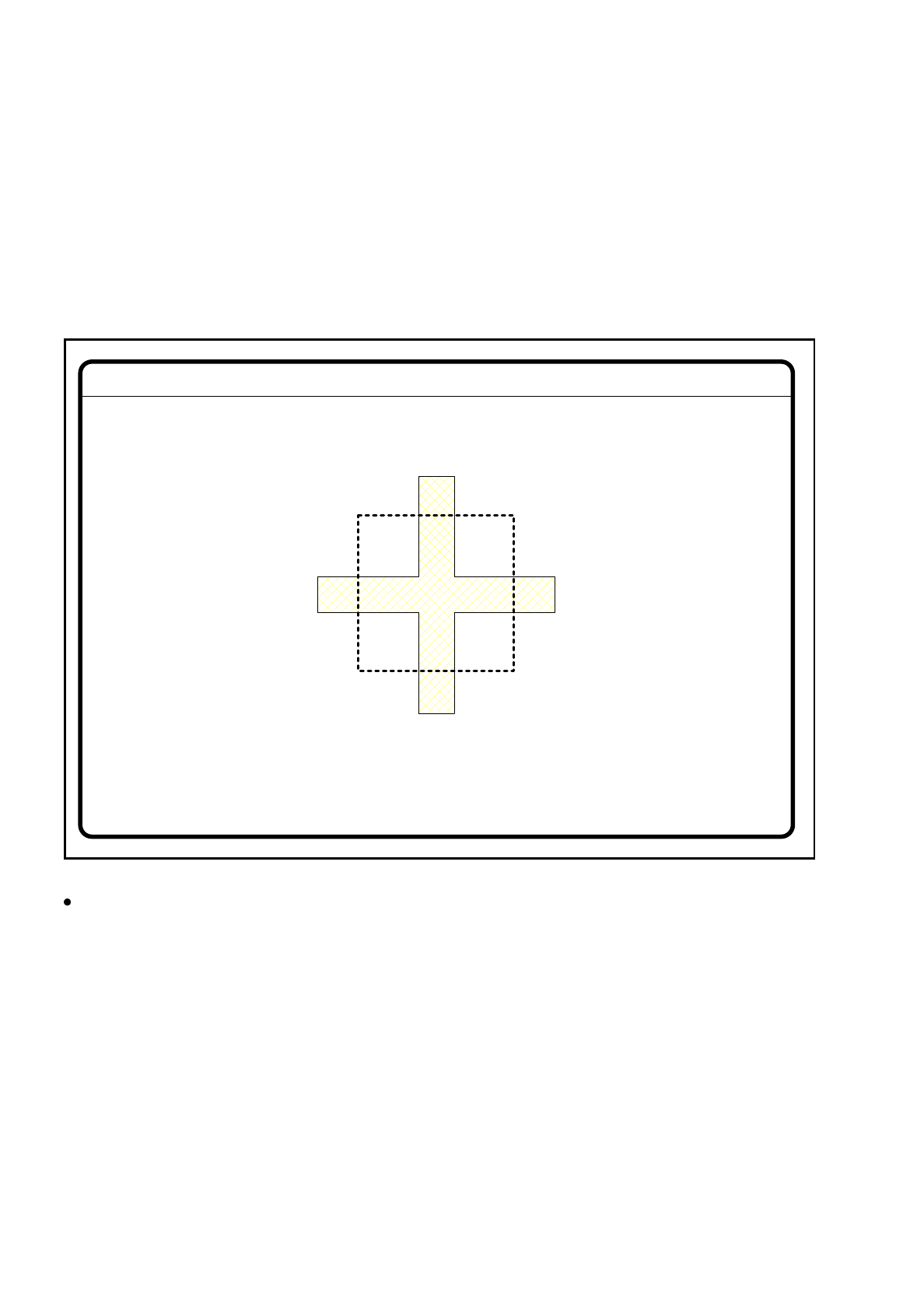

Fig. 5.5.14 Menu „Sensibilità contrasto“, schermata „Tabella 1 ... 5“
Con „ESC“ abbandonerete questa opzione.
N. fiduc. = 8 Evidenza = 70
Vis. con Tavola 2
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.5 Insegna fiducial
Preparatore 5 - 57
5.5.5.2 Opzione „Regola tabella 5“
Attivando questa opzione apparirà la casella di selezione „Regola sensibilità di contrasto tabella 5“

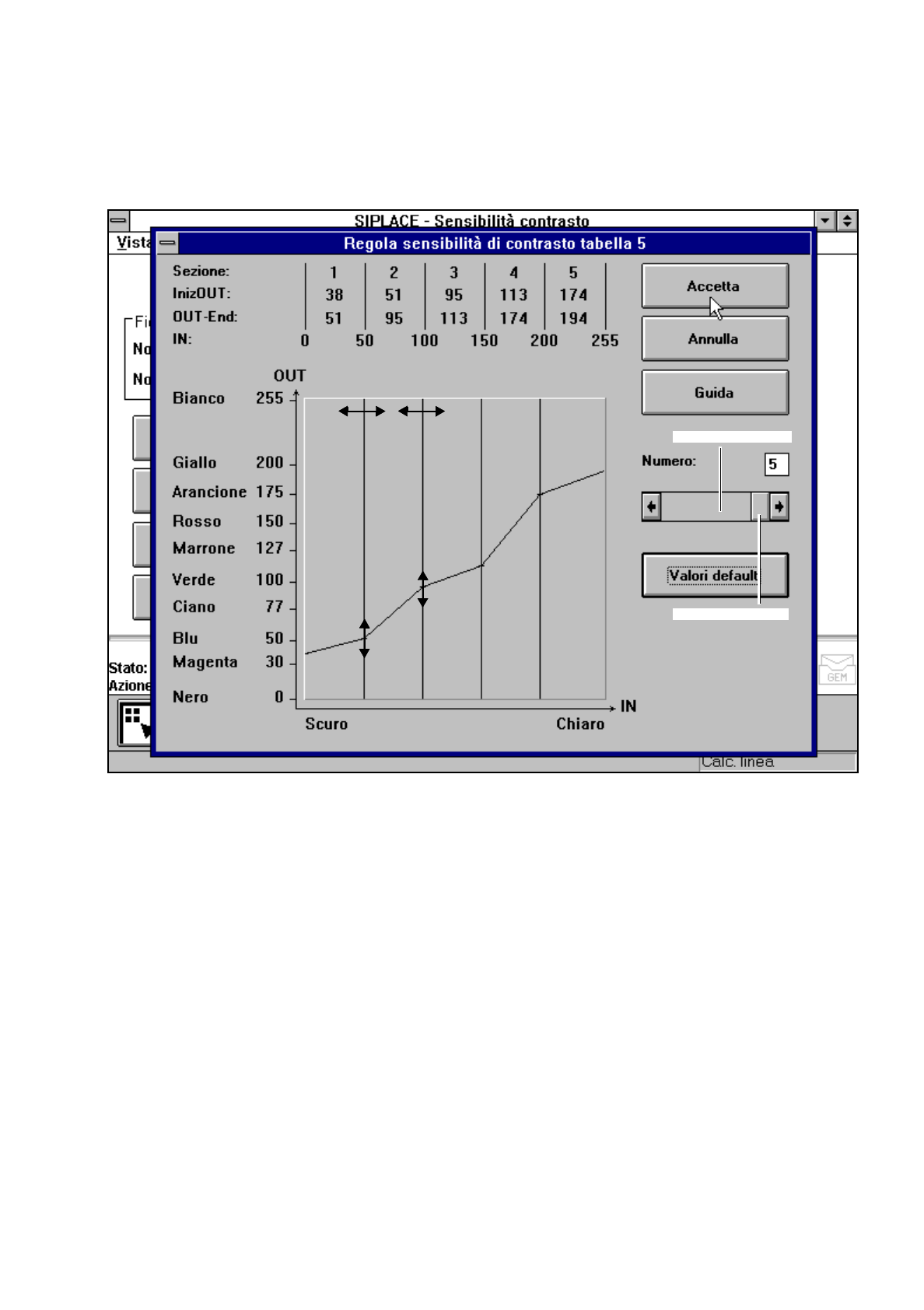

Fig. 5.5.15 Menu „Sensibilità contrasto“, casella di selezione „Regola sensibilità contrasto tabella 5“
Avrete la possibilità di selezionare i seguenti parametri:
–
numero delle sezioni che la tavola di trasformazione deve contenere: un numero tra 1 … 5
–
scelta delle coppie dei valori: con 5 sezioni sono permesse 10 coppie di valori.
Struttura della casella di selezione „Regola sensibilità contrasto tabella 5“
Rappresentazione numerica della tabella 5
I valori numerici vengono indicati nella parte superiore della casella di selezione. Essi sono:
Sezione: numero delle sezioni
InizOUT: OUT-End: ambiti di valori delle singole sezioni
IN: limiti degli ambiti delle singole sezioni
Rappresentazione grafica della tabella 5
Nella parte grafica
–
le ascisse (assi x) rappresentano il settore dei valori di entrata diviso in sezioni.
–
le ordinate (assi y) i valori di uscita con l´assegnazione dei colori.
Striscia di scorr.
Campo di scorr.
