5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.5 Insegna fiducial Edizione 07/97 Versione software dalla SR.403.xx
5 - 62 Preparatore
5.5.6.3 Opzione Sposta assi x/y
Se selezionate questa opzione nel menu „Testa fiducial“, il calcolatore della stazione darà avvio alle seguenti
azioni:
–
Lo schermo farà sparire il menu „Testa fiducial“ e passerà all´immagine - video. Allo stesso tempo ver-
ranno visualizzate la posizione attuale della videocamera e l´opzione del campo di utenza.
–
In caso di pericolo di urti verranno bloccati i comandi degli assi.

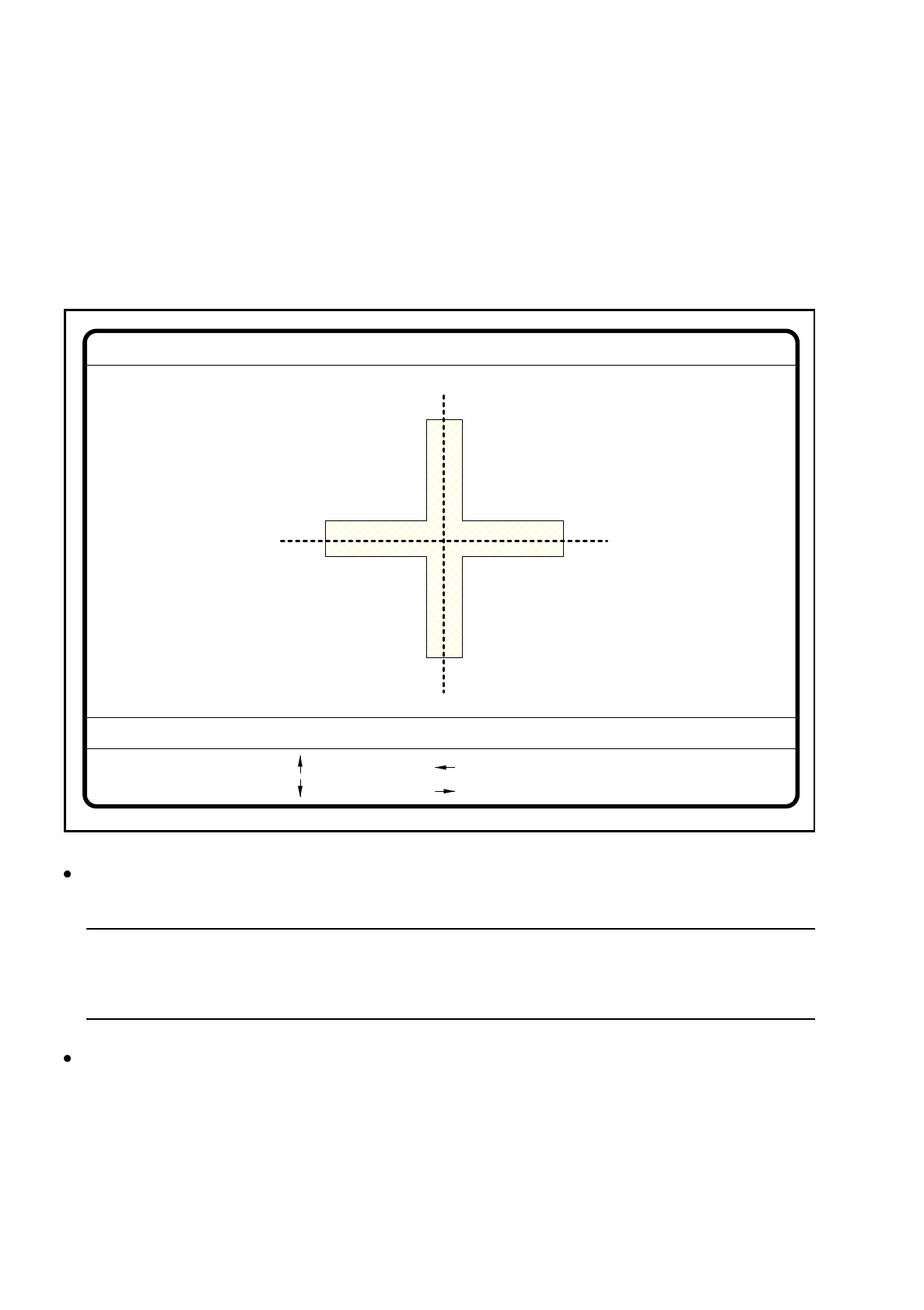

Fig. 5.5.19 Menu „Testa fiducial“, schermata Sposta assi X/Y
Dopo che avrete scelto la distanza dei passi, selezionabile con i numeri da 1 a 6, potrete modificare con i
tasti di direzione la posizione della videocamera del portale 1.
INDICAZIONE
Il portale di insegnamento standard è sempre il portale 1. Potrete selezionare il portale 2 con l´opzione
„Selezione portale“ (vedi sezione 5.5.3.1, pagina 5 - 43).
Con ESC abbandonerete l´opzione. Verrà visualizzato di nuovo il menu „Testa fiducial“.
: asse x +
: asse x -
: asse y +
: asse y -
1..6: passo x/y
Pos. x [
m
m] = ...
Sposta assi x/y
Largh. passo x/y =
Pos. y [
m
m] = ...
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.5 Insegna fiducial
Preparatore 5 - 63
5.5.6.4 Opzione „CS al conv. centrale“
Se cliccate sul riquadro „CS al conv. centrale“ verranno avviate le seguenti azioni:
1. Un C.S. si trova nel convogliatore di entrata.
–
Il nastro trasportatore procederà e trasporterà il C.S. fino allo stopper.
–
Il C.S. verrà bloccato.
2. Il convogliatore d´entrata è senza C.S.
–
Otterrete il messaggio „Nessun C.S. in conv. entrata“.
–
Inserite un C.S.
–
Cliccate sul riquadro „C.S. al conv. centrale“.
–
Il nastro trasportatore procederà e trasporterà il C.S. fino allo stopper.
–
Il C.S. verrà bloccato.
INDICAZIONE
Se un C.S. si trova già nel convogliatore centrale, questa funzione è bloccata. Otterrete allora un messag-
gio che Vi comunicherà che un C.S. si trova già nel convogliatore centrale.
INDICAZIONE
Con il trasporto doppio potrete selezionare il convogliatore 1 o 2 con i riquadri dell'area di selezione „Sele-
ziona trasporto“.
5.5.6.5 Opzione „C.S. al conv. di uscita“
Questa funzione potrà essere eseguita solamente se un C.S. si trova già nel convogliatore centrale.
INDICAZIONE
Il circuito scheda verrà automaticamente trasportato nel convogliatore di uscita quando abbandonerete il
menu.
INDICAZIONE
Con il trasporto doppio potrete selezionare il convogliatore 1 o 2 con i riquadri dell'area di selezione „Sele-
ziona trasporto“.
