5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx 5 - 76 Preparato re INDICAZIONE I riquadri so no attiv i solo se i car atter i del riqua…

Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision

Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente

Preparatore 5 - 75

5.6.3.3 Opzione „Salva GF“

Con questa opzione avrete la possibilità di memorizzare le forme involucro ed i relativi parametri modificati. Il

riquadro si attiverà solo dopo che avrete modificato i dati di forma involucro.

Fig. 5.6.7 Menu „Selezione forma involucro“, opzione „Salva dati GF“

5.6.4 Menu „Testa componente“

Cliccando sull´icona „Testa componente“ si aprirà questo menu. Come mostra la figura, avrete a disposizione

le seguenti opzioni divise in gruppi:

Componente Modifica dei dati di forma involucro

–

Preleva – Illuminazione

–

Rappresenta – Dimensioni involucro

–

Controlla – Dimensioni piedini

–

Misura – Figura ball

–

Salva immag. CO – Tabella

–

Tempo valut. – Regola tipo CO (solo per i dispositivi automatici 80 F,

vedi sezione 5.9 da pagina 5 - 139)

– Modo misura

5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6

5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx

5 - 76 Preparatore

INDICAZIONE

I riquadri sono attivi solo se i caratteri del riquadro sono neri. Ciò significa che potrete eseguire la relativa fun-

zione cliccandovi sopra con il mouse.

Se non avete ancora caricato forme involucro, tutte le opzioni saranno inattive.

Caricate una forma involucro nel menu „Selez. forma involucro“ (vedi sezione 5.6.3 da pagina 5 - 71). La

forma involucro caricata verrà visualizzata nel campo di visualizzazione „Forma involucro“ con il numero

ed il nome GF e con il tipo di videocamera. Avrete accesso a tutte le opzioni, eccetto „Controlla“, „Misura“,

„Salva immag.“ CO e „Tempo valut.“. L´opzione „Tipo CO“ è riservata ai dispositivi automatici 80F

/80F

-6

ed è selezionabile solo con essi.

Fig. 5.6.8 Menu „Testa componente“, opzioni

Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision

Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente

Preparatore 5 - 77

5.6.4.1 Opzione „Preleva componente“

INDICAZIONE

Prima di attivare questa opzione, dovrete avere già caricato un numero GF. In caso contrario, il riquadro

rimarrà disattivato.

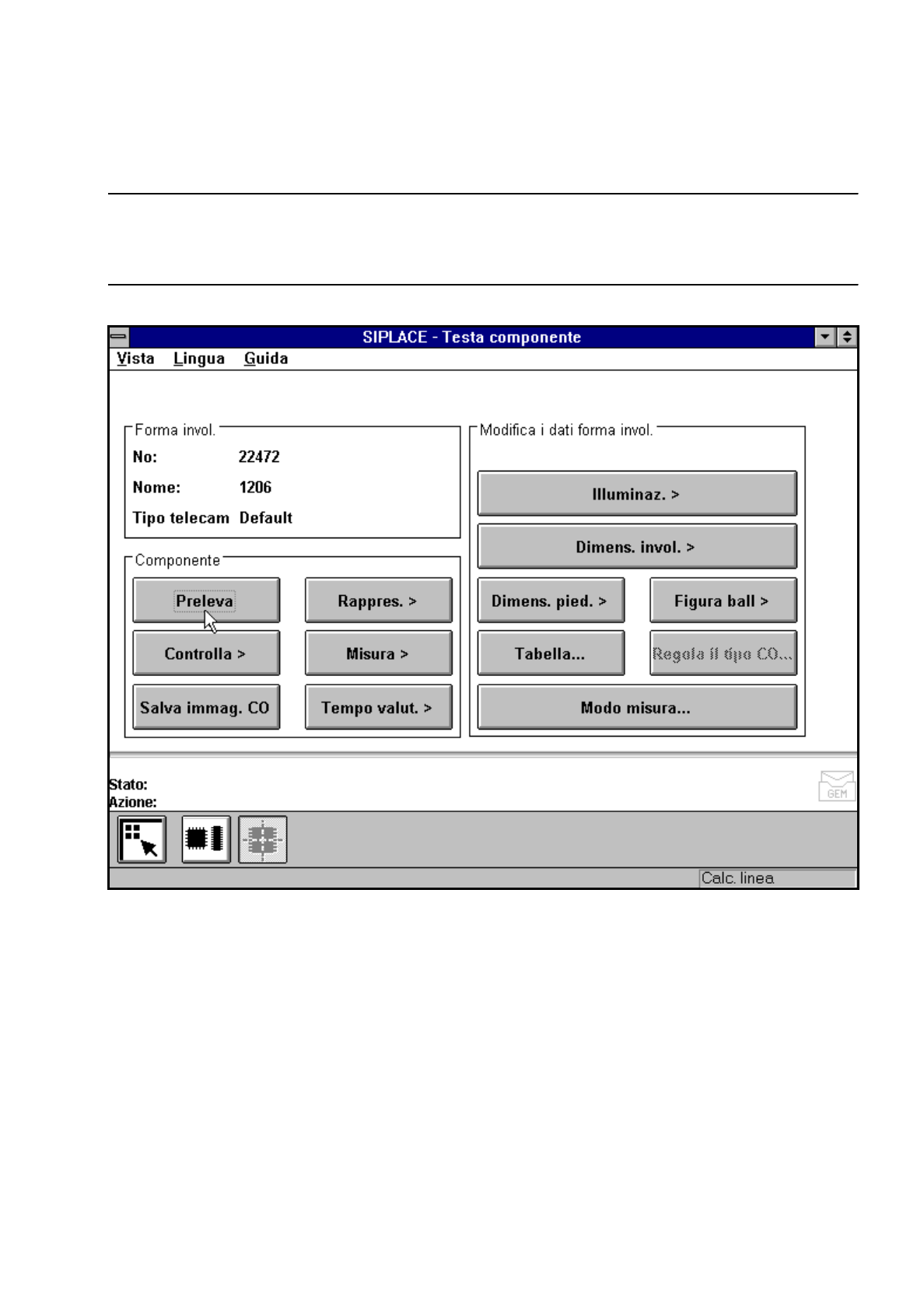

Fig. 5.6.9 Menu „Testa componente“, opzione „Preleva componente“

Attivando questa opzione verranno avviate le seguenti azioni:

–

un componente verrà prelevato da una determinata traccia.

–

Se un componente si trova già sotto alla videocamera CO, verrà scartato.

–

Potrete cliccare sulle opzioni „Controlla“ e „Misura“.
