Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 5 Funzioni Vision Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente Preparato re 5 - 77 5.6.4.1 Opzione „Preleva componente“ INDICAZIONE Prima di atti vare…
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 76 Preparatore
INDICAZIONE
I riquadri sono attivi solo se i caratteri del riquadro sono neri. Ciò significa che potrete eseguire la relativa fun-
zione cliccandovi sopra con il mouse.
Se non avete ancora caricato forme involucro, tutte le opzioni saranno inattive.
Caricate una forma involucro nel menu „Selez. forma involucro“ (vedi sezione 5.6.3 da pagina 5 - 71). La
forma involucro caricata verrà visualizzata nel campo di visualizzazione „Forma involucro“ con il numero
ed il nome GF e con il tipo di videocamera. Avrete accesso a tutte le opzioni, eccetto „Controlla“, „Misura“,
„Salva immag.“ CO e „Tempo valut.“. L´opzione „Tipo CO“ è riservata ai dispositivi automatici 80F
4
/80F
4
-6
ed è selezionabile solo con essi.
Fig. 5.6.8 Menu „Testa componente“, opzioni
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 77
5.6.4.1 Opzione „Preleva componente“
INDICAZIONE
Prima di attivare questa opzione, dovrete avere già caricato un numero GF. In caso contrario, il riquadro
rimarrà disattivato.
Fig. 5.6.9 Menu „Testa componente“, opzione „Preleva componente“
Attivando questa opzione verranno avviate le seguenti azioni:
–
un componente verrà prelevato da una determinata traccia.
–
Se un componente si trova già sotto alla videocamera CO, verrà scartato.
–
Potrete cliccare sulle opzioni „Controlla“ e „Misura“.
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 78 Preparatore
5.6.4.2 Opzione „Rappresenta componente“
INDICAZIONE
Prima di cliccare su questa opzione, dovrete avere già caricato un numero GF.

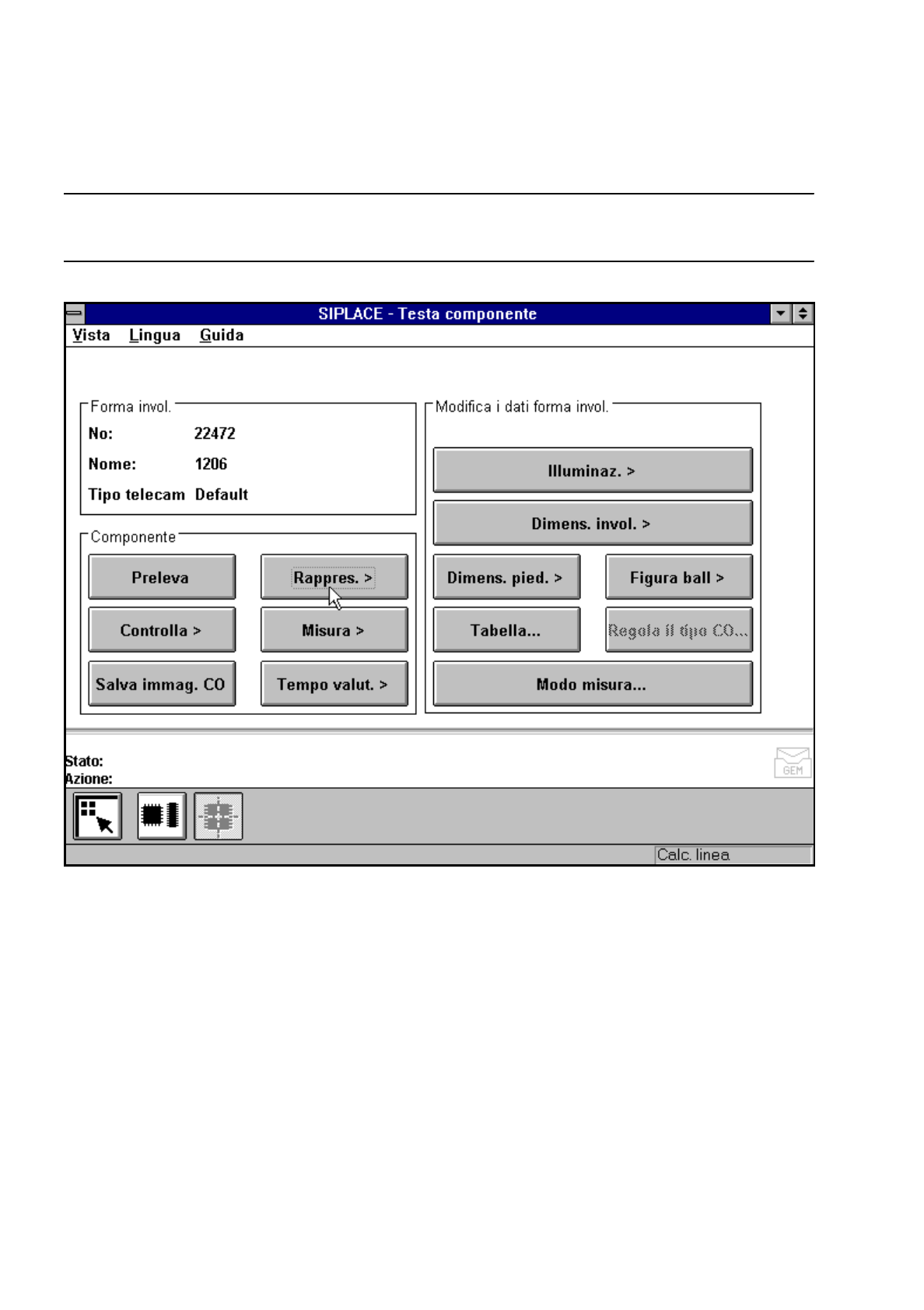

Fig. 5.6.10 Menu „Testa componente“, opzione „Rappresenta componente“
Attivando questa opzione verranno avviate le seguenti azioni:
–
verrà dato il comando di insegnamento.
–
Il Visionsystem genererà i margini esterni del componente in base alla descrizione sintetica.
–
Sullo schermo apparirà l´immagine video con l´immagine reale della videocamera ed il modello eviden-
ziato.
–
Verrà evidenziata l´intestazione con i commenti.
L´utente potrà ora controllare visivamente se la descrizione sintetica coincide con l´immagine reale.
