5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 90 Preparatore
Croce:
bianco: balls candidate misurate e definite nel file GF.
Reticolo:
bianco: risultato del riconoscimento di posizione -> angoli x, y
Stella:
bianco: posizione del componente
Rappresentazione sintetica del modello „ball“ con risoluzione pixel nel margine sinistro dell´immagine videos.
Troverete la relativa descrizione nel punto „Modalità Grid Driven“.
5.6.4.5 Opzione „Salva immagine CO“
INDICAZIONE
Potrete cliccare su questa opzione solo se avrete già caricato un numero GF.
Fig. 5.6.16 Menu „Testa componente“, opzione „Salva immagine CO“
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 91
Con questo menu avrete la possibilità di memorizzare l'immagine video creata come file nel disco fisso del
controller di macchina. Il nome del file ed il percorso sono presettati e sono:
D:\TMP\MVSBILD.MVS
INDICAZIONE: si potrà memorizzare solo una forma involucro.
Volendo approfondire l´analisi, copiate da Siemens AG il file dal disco fisso del controller MVS nel dischetto
ed inviatelo al servizio d'assistenza di AUT 5.
5.6.4.6 Opzione „Tempo di valutazione“
INDICAZIONE
Potrete cliccare su questa opzione solo se avrete già caricato un numero GF.

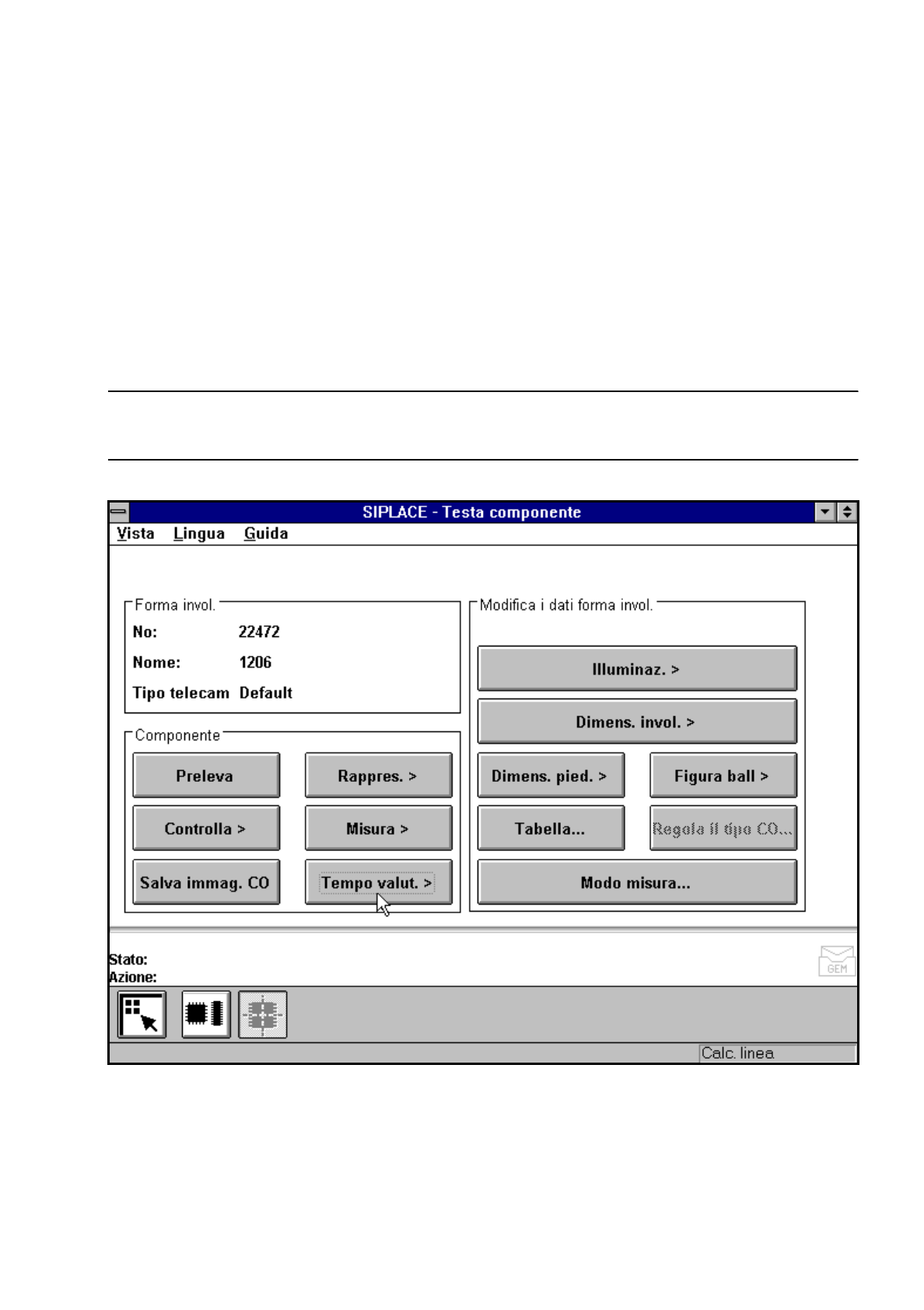

Fig. 5.6.17 Menu „Testa componente“, opzione „Tempo di valutazione“
Con questa opzione potrete visualizzare il tempo di valutazione di un componente selezionato. Attivando que-
sta funzione avvierete le seguenti azioni:
–
Si attiverà il procedimento di misurazione.
–
L'immagine video apparirà sullo schermo.
–
Si evidenzierà il tempo di valutazione.
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 92 Preparatore
Fig. 5.6.18 Menu „Testa componente“, schermata „Tempo di valutazione“
–
Con il tasto RETURN avvierete la misurazione. A conclusione del procedimento di misurazione, il tempo di
misura verrà visualizzato in msec.
–
Con ESC abbandonerete questa opzione. L'immagine video sparirà e riapparirà il menu „Testa compo-
nente“.
5.6.4.7 Spiegazioni relative al gruppo di opzioni „Modifica dati GF“
Al gruppo „Modifica dati di forma involucro“ appartengono le seguenti opzioni:
–
Illuminazione
–
Dimensione involucro
–
Dimensione piedino
–
Figura ball
–
Tabella
–
regola tipo CO (solo per i dispositivi automatici 80F
4
/80F
4
-6, vedi sezione 5.9 da pagina 5 - 139)
–
Modo misura
Il file GF (forma involucro) è memorizzato nel calcolatore di linea. È formato sostanzialmente da due parti
principali:
–
i dati di forma involucro geometrici ed
–
i dati specifici relativi ai sensori.
N. GF = 5
Tempo di valutazione
Tempo di valutazione [ms] =
RET: Misura CO
