0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.403.xx 0 - 26 0.4.4 Pano ramic a gener ale del IPLACE 80F 4 con scambiatore automa- tico di va…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 0 Introduzione
Edizione 07/97 Versione software dalla SR.403.xx 0.4 Prospetto dei gruppi
0 - 25
0.4.3 Panoramica generale del SIPLACE 80F
4
-6

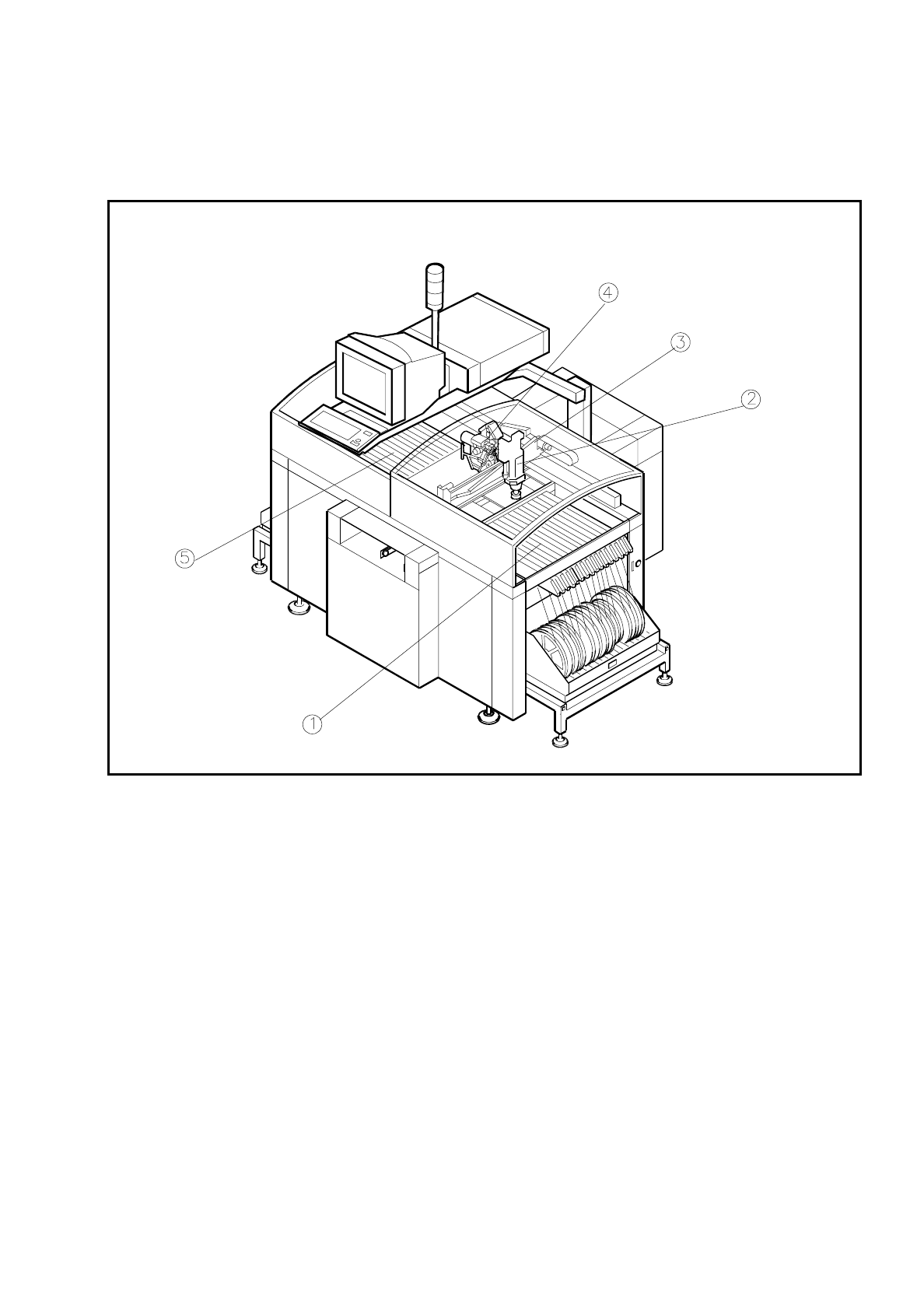

Fig. 0.4.3 Panoramica generale del SIPLACE 80F
4
-6
- Didascalia della Fig. 0.4.3
➀
Posto 1
➁
Testa IC
➂
Portale 1
➃
Testa a revolver da 6
➄
Posto 3
0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.403.xx
0 - 26
0.4.4
Panoramica generale del
IPLACE 80F
4
con scambiatore automa-
tico di vassoi

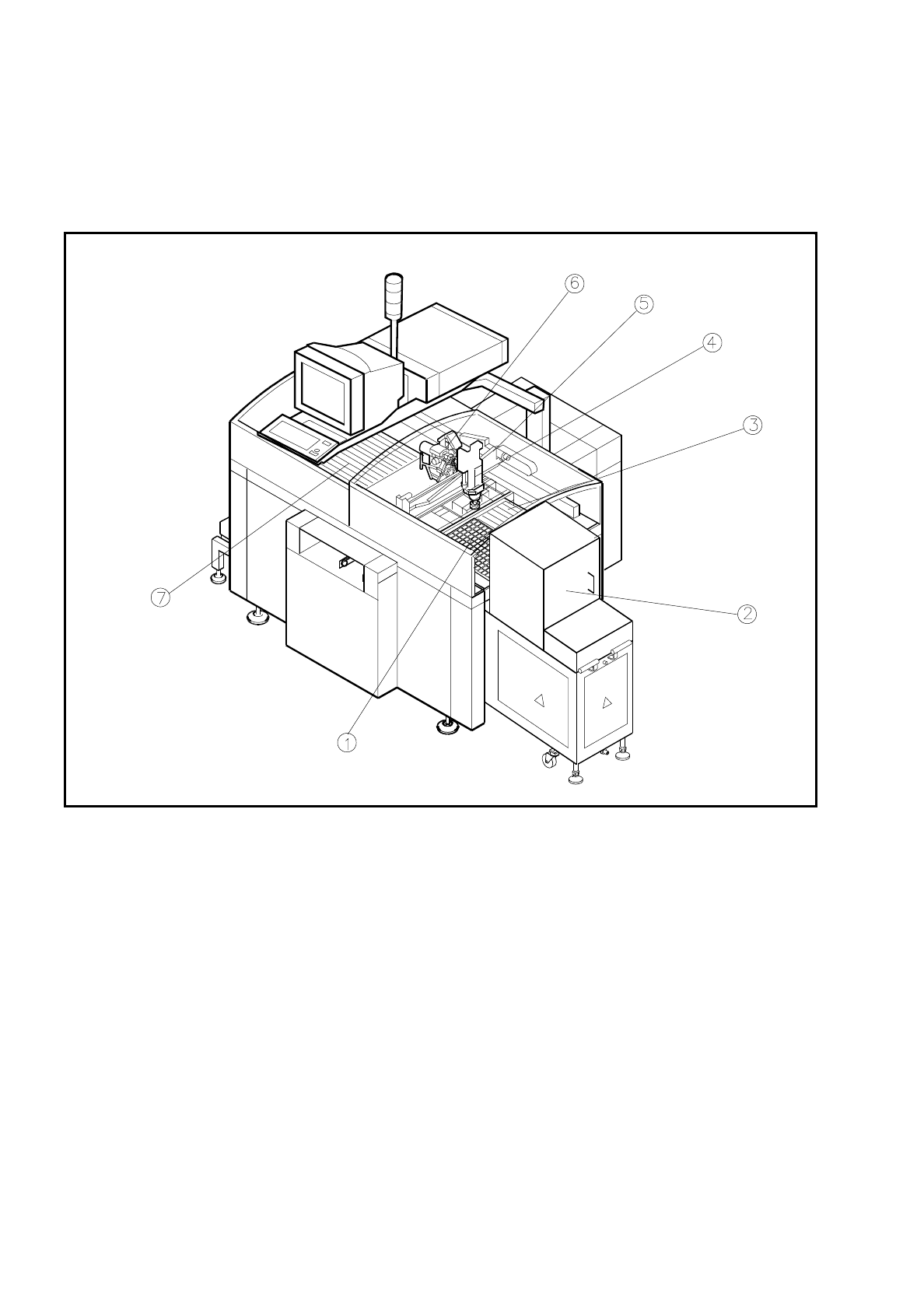

Fig. 0.4.4 Vista globale del SIPLACE 80F
4
con scambiatore automatico di vassoi
- Didascalia della Fig. 0.4.4
➀
posto 1 (vassoio o SAV)
➁
scambiatore automatico di vassoi nel posto 1
➂
posto 2
➃
testa di montaggio IC
➄
portale 1
➅
testa a revolver
➆
posto 3
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 0 Introduzione
Edizione 07/97 Versione software dalla SR.403.xx 0.4 Prospetto dei gruppi
0 - 27
0.4.5 Sommario della testa a revolver da 12
Fig. 0.4.5 Prospetto della testa a revolver da 12
- Didascalia della Fig. 0.4.5
Piastra per videocamera CO Bussole (da 1 a 12)
Unità di regolazione per la posizione di scarto Azionamento della stella
Ripartitore intermedio Y10 Azionamento dell’asse Z
Videocamera CO
008
008
1
2
3
4
5
6
7
