5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx 5 - 102 Preparato re Menu „Modo misura“ Dopo aver e clicca to sul riquadro „ Modo misura…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 101
5.6.4.13 Opzione „Modo misura“
INDICAZIONE
Sarà possibile attivare questa opzione, solo se prima avrete caricato un numero GF.
Nella parte specifica dei sensori del file GF si trova una struttura di dati con le condizioni di misurazione dei
componenti. In questo menu potrete manipolare queste condizioni di misurazione. Le opzioni del menu sono
intese soprattutto per visualizzare i file GF specificati dall´utente, al di fuori del file standard GF.
L´opzione Vi offre la possibilità di
–
selezionare ed attivare un determinato metodo di misura o una combinazione di diversi metodi di misura...
–
disattivare singoli metodi di misura e
–
modificare i parametri esadecimali relativi ad ogni metodo di misura.
E' possibile modificare i parametri esadecimali dei metodi di misura singoli in due modi:
–
indirettamente, ovvero con menu
Con l'aiuto dei menu di regolazione e dei testi illustrativi, verrete introdotti al manipolatore GF per ottenere
in modo veloce e preciso i risultati della misurazione desiderati.
–
indirettamente, ovvero inserendo direttamente i parametri esadecimali nella casella d'inserimento „Modo
misura 2“.
INDICAZIONE
Fate attenzione: l'inserimento diretto dei valori esadecimali presuppone vaste conoscenze dello svolgi-
mento della metodica di misura.
Se avete intenzione di inserire o di modificare direttamente i valori decimali, siete pregati di mettervi in
contatto con il servizio d'assistenza Siemens e di inserire i valori esadecimali codificati in bits solo dopo
esservi consultati con questo servizio.
Vi consigliamo comunque di utilizzare in linea generale il manipolatore GF (forma involucro) gestito dal
menu.
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 102 Preparatore
Menu „Modo misura“
Dopo avere cliccato sul riquadro „Modo misura“ apparirà il menu „Modo misura“.

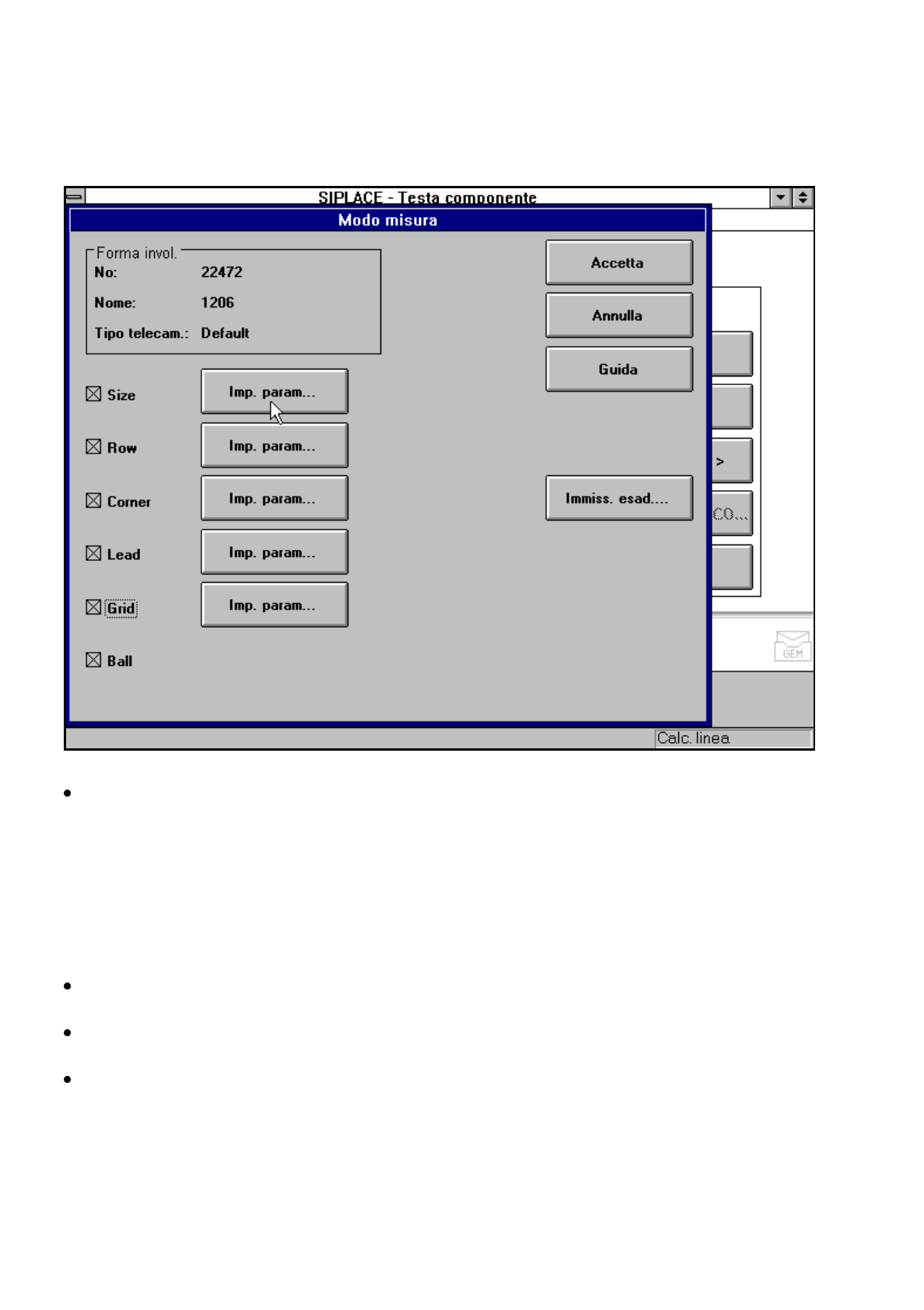

Fig. 5.6.25 Menu „Testa componente“, opzione „Modo misura“
E' possibile attivare o disattivare con il mouse la modo misura desiderata nella colonna di quadratini sini-
stra. La croce sul quadratino indicherà che avete attivato il metodo di misura. Il riquadro „Regolazione“ per
richiamare il sottomenu diventerà da grigio a nero.
–
Fate attenzione al fatto che attualmente non ci sono possibilità di regolazione per la modo misura
„Ball“.
–
Tenete in considerazione che attualmente si può lavorare solamente con le modo misurazione atti-
vate.
Con il pulsante ‚Immiss. esad.‘ richiamerete il menu d‘inserimento ‚Modo misura 2‘ per l‘inserimento diretto
di valori esadecimali. Siete pregati di seguire le indicazioni di pagina 101.
Con „Accetta“ chiudete il menu „Modo misura“. Le condizioni di misura modificate verranno inserite nel file
GF del calcolatore della stazione.
Con „Interruzione“ potrete interrompere questo procedimento senza il trasferimento dei dati e ritornerete al
menu „Testa componente“.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 103
5.6.4.14 Spiegazione della metodica di misurazione
Per i componenti tradizionali con collegamento a piedini, il centraggio si basa sostanzialmente su quattro
metodiche per determinare la posizione (coordinate x e y,
Φ
= angolo di torsione) del componente ed i para-
metri dei piedini:
–
Modalità Size driven
–
Modalità Row driven
–
Modalità Corner driven
–
Modalità Lead driven
Sono stati implementati nuovi algoritmi per i BGAs (B
all Grid Arrays) ed i flip-chips, per determinare la posi-
zione
(coordinate x-, y,
Φ
= angolo di torsionel) del componente ed i parametri „ball“ (vedi „Opzione „Misura compo-
nente““, pagina 5 - 82.):
–
Modalità Grid driven
–
Modalità Ball driven
In relazione alle Vostre programmazioni, potrà essere impiegato ogni metodo di misurazione all´interno di
questa sequenza. Tuttavia non è possibile una modifica dello svolgimento di questa sequenza.
Definizione dei metodi di misurazione
Size driven
Questo metodo di misurazione è stato sviluppato specialmente per componenti piccoli. Sulla base delle
informazioni relative ai parametri delle dimensioni vengono determinate in modo veloce ed affidabile la
posizione e la rotazione di componenti piccoli.
Questo procedimento è molto resistente a disturbi come le marcature a colori.
Size driven si serve della formazione di profili. Potrete eseguire la formazione di profili nella lunghezza
oppure nella larghezza dei componenti. Potrete segnare la scelta effettuata nel campo opzioni. In via stan-
dard, la formazione di profili viene riprodotta sempre in base al lato più lungo.
Row driven
Questo metodo di misurazione si basa sulle informazioni di una fila di piedini.
È molto veloce e produce valori approssimati per le coordinate e l´angolo di rotazione del componente.
Corner driven (inspezione dei componenti)
I risultati della misurazione forniscono un´indicazione precisa sulle coordinate e sulla rotazione dei compo-
nenti, sul numero dei piedini, sulla divisione e sull´avanzamento della fila.
Questo metodo è insensibile alle oscillazioni delle dimensioni dei piedini.
Lead driven (controllo dei piedini)
Con questo metodo si acquisiscono informazioni dall´ispezione di ogni singolo piedino.
Vengono impiegate le seguenti combinazioni di metodi di misurazione:
–
Size driven — corner driven — lead driven (vedi tabella nella Sezione 5.6.4.15) oppure
–
Row driven — corner driven — lead driven (vedi tabella nella Sezione 5.6.4.15)
