Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 5 Funzioni Vision Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente Preparato re 5 - 105 5.6.4.16 Modo misura „Siz e“ Dopo che a vrete clicc ato su l riqua…
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 104 Preparatore
Grid driven
(controllo dei componenti nel dispositivo automatico 80F
4
/F
4
-6)
I risultati della misurazione forniscono dati relativi alle coordinate grossolane ed alla rotazione grossolana
dell componente. In tal modo otterrete una dimostrazione della qualità della misurazione.
Ball driven
(determinazione della posizione della ball nei dispositivi automatici di montaggio 80F
4
o
80F
4
-6 )
I risultati della misurazione forniscono dati precisi sulla posizione e sull´angolo di rotazione del compo-
nente. In tal modo otterrete informazioni sull´avanzamento massimo della „ball“ e sulla qualità della misu-
razione.
5.6.4.15 Consigli per la sequenza ottimale dei metodi di misurazione
Nella tabella seguente Vi offriamo qualche consiglio per la optimale sequenza dei metodi di misurazione per
componenti; utilizzeremo le seguenti abbreviazioni:
B = ball driven
C = corner driven
G = grid driven
L = lead driven
R = row driven
S = size driven
*) (L) per componenti irregolari con finestre separate
Componente
Sequenza di misurazione
S R G C L B
MELF S C L
CHIP S C L
SOT S C L
S L
SOJC6 S C
SOJC14 R C
LCC R C (L)
PLCC R C (L)
QFP R C (L)
TAB R C (L) *)
BGA, flip-chip G B
Tab. 5.6.1 Sequenza ottimale dei metodi di misurazione
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 105
5.6.4.16 Modo misura „Size“
Dopo che avrete cliccato sul riquadro „Imp. param.“ della modo misura „Size“ apparirà sullo schermo il menu
„Modo misura Size“.

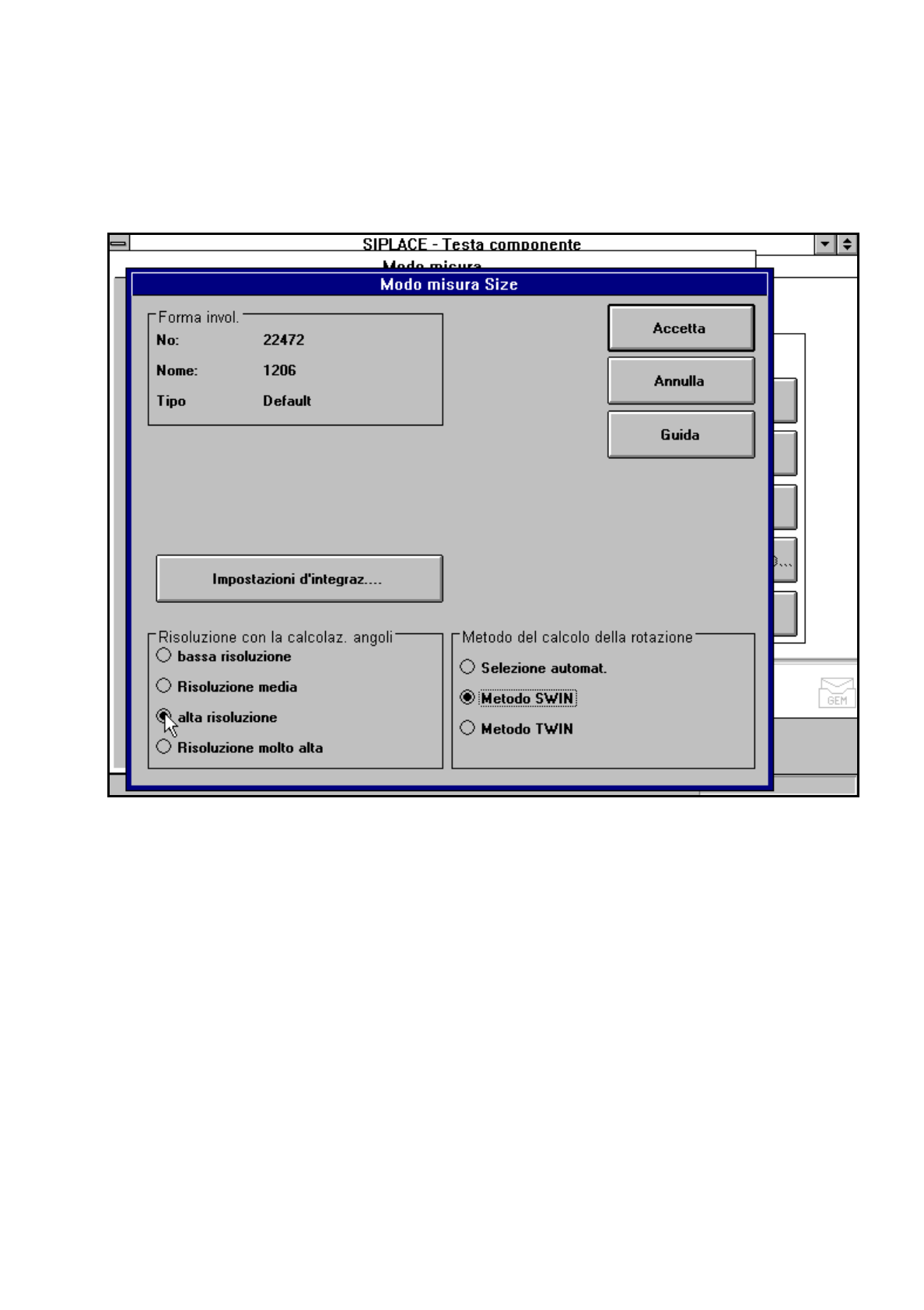

Fig. 5.6.26 Opzione „Modo misura“, menu „Modo misura Size“
Con questo menu avete la possibilità
–
di variare la risoluzione del calcolo degli angoli,
–
di stabilire il metodo per il calcolo della rotazione
–
e di variare le impostazioni dell'integrazione.
Risoluzione nel calcolo degli angoli
Se con questo metodo di misura avete sbagliato il calcolo della rotazione del CO a causa dei molteplici signi-
ficati, potrete aumentare la risoluzione degli angoli per il calcolo dell'angolo di rotazione. Secondo il tipo di
risoluzione, per il calcolo degli angoli del componente verranno impiegate le seguenti ampiezze dei passi:
–
Risoluzione bassa:
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 106 Preparatore
–
Risoluzione media
Determinazione ogni 4° all'interno della tolleranza degli angoli
–
Risoluzione alta
Determinazione ogni 2° all'interno della tolleranza degli angoli
–
Risoluzione molto alta
Determinazione ogni 1° all'interno della tolleranza degli angoli
Metodo per il calcolo della rotazione
Stabilire il numero della finestre di rotazione per il calcolo degli angoli:
–
Selezione automatica
Il sistema seleziona il numero delle finestre.
–
Metodo SWIN (Single Window)
Si seleziona una finestra. Questo metodo è adatto a componenti piccoli e misurazioni variabili.
–
Metodo TWIN (Two Windows)
Si selezionano due finestre. Questo metodo è particolarmente adatto ad una valutazione veloce, per
esempio per i PLCC. La premessa necessaria è tuttavia che le strutture da studiare si trovino al centro
della finestra. In caso contrario, dovrete selezionare solo una finestra (metodo SWIN).
Impostazioni d’integrazione
Se avete cliccato sul riquadro „Impostazioni d’integrazione“, apparirà il menu „Modo misura Size impostazioni
d’integrazione“.
Tolleranza degli angoli 0° - 15° 16° - 25° 26° - 45°
Determinazione degli
angoli con i seguenti
angoli
- Tolleranza degli angoli
2
- 15° - 33°
0° - 8° - 18°
+ Tolleranza degli angoli
2
0° - 8°
8° 0°
15° 8°
18°
33°
Tab. 5.6.2 Risoluzione del calcolo degli angoli: bassa
