Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 5 Funzioni Vision Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente Preparato re 5 - 107 Fig. 5.6.27 Opzione „Modo misura“, m enu „Modo misura S ize impost…
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 106 Preparatore
–
Risoluzione media
Determinazione ogni 4° all'interno della tolleranza degli angoli
–
Risoluzione alta
Determinazione ogni 2° all'interno della tolleranza degli angoli
–
Risoluzione molto alta
Determinazione ogni 1° all'interno della tolleranza degli angoli
Metodo per il calcolo della rotazione
Stabilire il numero della finestre di rotazione per il calcolo degli angoli:
–
Selezione automatica
Il sistema seleziona il numero delle finestre.
–
Metodo SWIN (Single Window)
Si seleziona una finestra. Questo metodo è adatto a componenti piccoli e misurazioni variabili.
–
Metodo TWIN (Two Windows)
Si selezionano due finestre. Questo metodo è particolarmente adatto ad una valutazione veloce, per
esempio per i PLCC. La premessa necessaria è tuttavia che le strutture da studiare si trovino al centro
della finestra. In caso contrario, dovrete selezionare solo una finestra (metodo SWIN).
Impostazioni d’integrazione
Se avete cliccato sul riquadro „Impostazioni d’integrazione“, apparirà il menu „Modo misura Size impostazioni
d’integrazione“.
Tolleranza degli angoli 0° - 15° 16° - 25° 26° - 45°
Determinazione degli
angoli con i seguenti
angoli
- Tolleranza degli angoli
2
- 15° - 33°
0° - 8° - 18°
+ Tolleranza degli angoli
2
0° - 8°
8° 0°
15° 8°
18°
33°
Tab. 5.6.2 Risoluzione del calcolo degli angoli: bassa
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 107

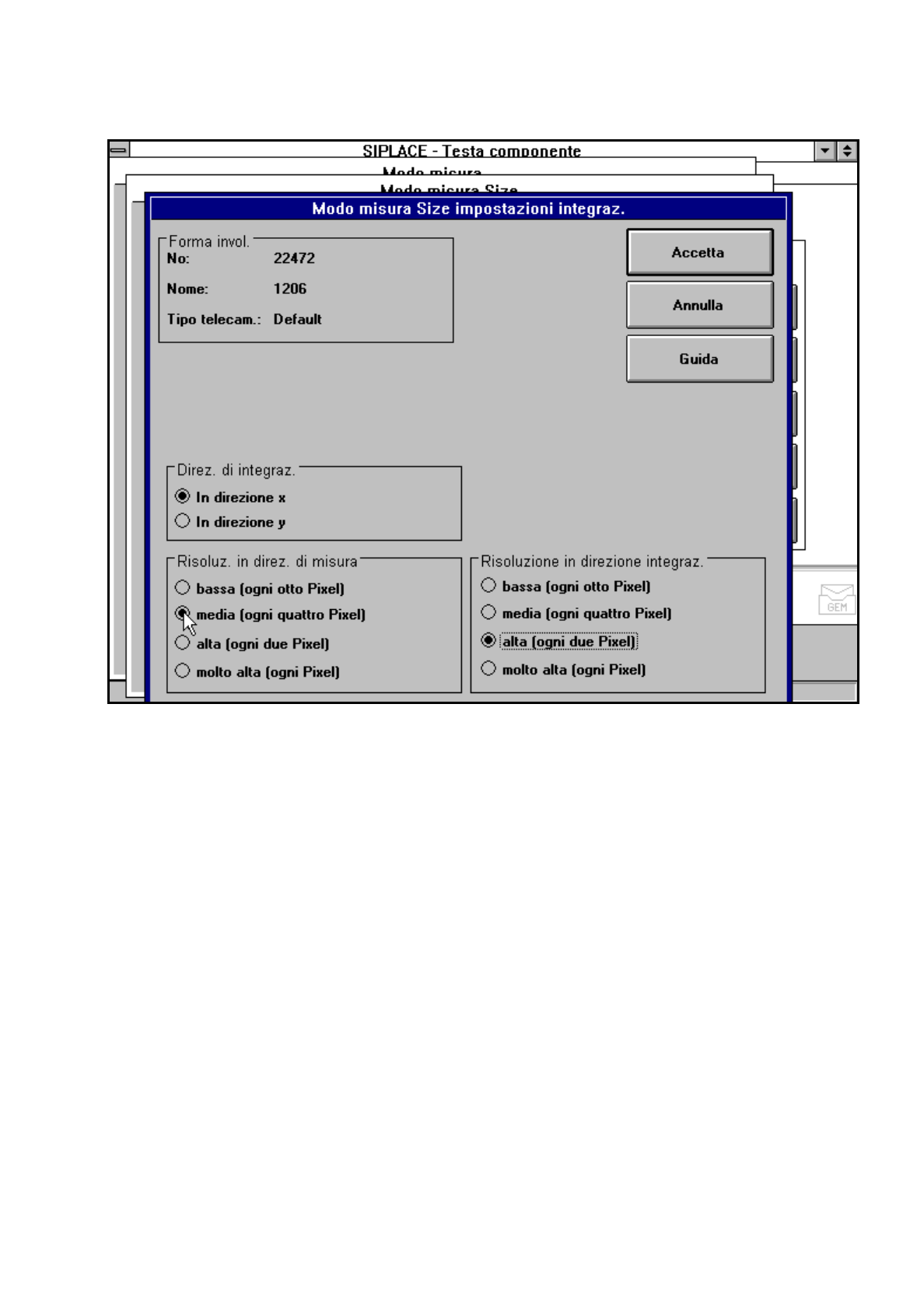

Fig. 5.6.27 Opzione „Modo misura“, menu „Modo misura Size impostazioni d’integrazione“
Con questo menu potrete selezionare
–
la direzione dell’integrazione,
–
la risoluzione nella direzione di misura
–
e la risoluzione nella direzione d'integrazione.
Direzione d'integrazione
Per la determinazione degli angoli selezionate la direzione d‘integrazione in direzione dell‘asse X o Y del
componente. Vi consigliamo di selezionare l‘angolo maggiore.
Risoluzione in direzione di misura
Selezionando questo tipo di risoluzione si potranno ottimizzare i tempi di misura nella testa a revolver.
Risoluzione in direzione d'integrazione
Selezionando questo tipo di risoluzione si potranno ottimizzare i tempi di misura nella testa a revolver.
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 108 Preparatore
5.6.4.17 Modo misura „Row“
Cliccando sul riquadro „Regolazioni“ nel menu „Modo misura Row“ apparirà il seguente menu:

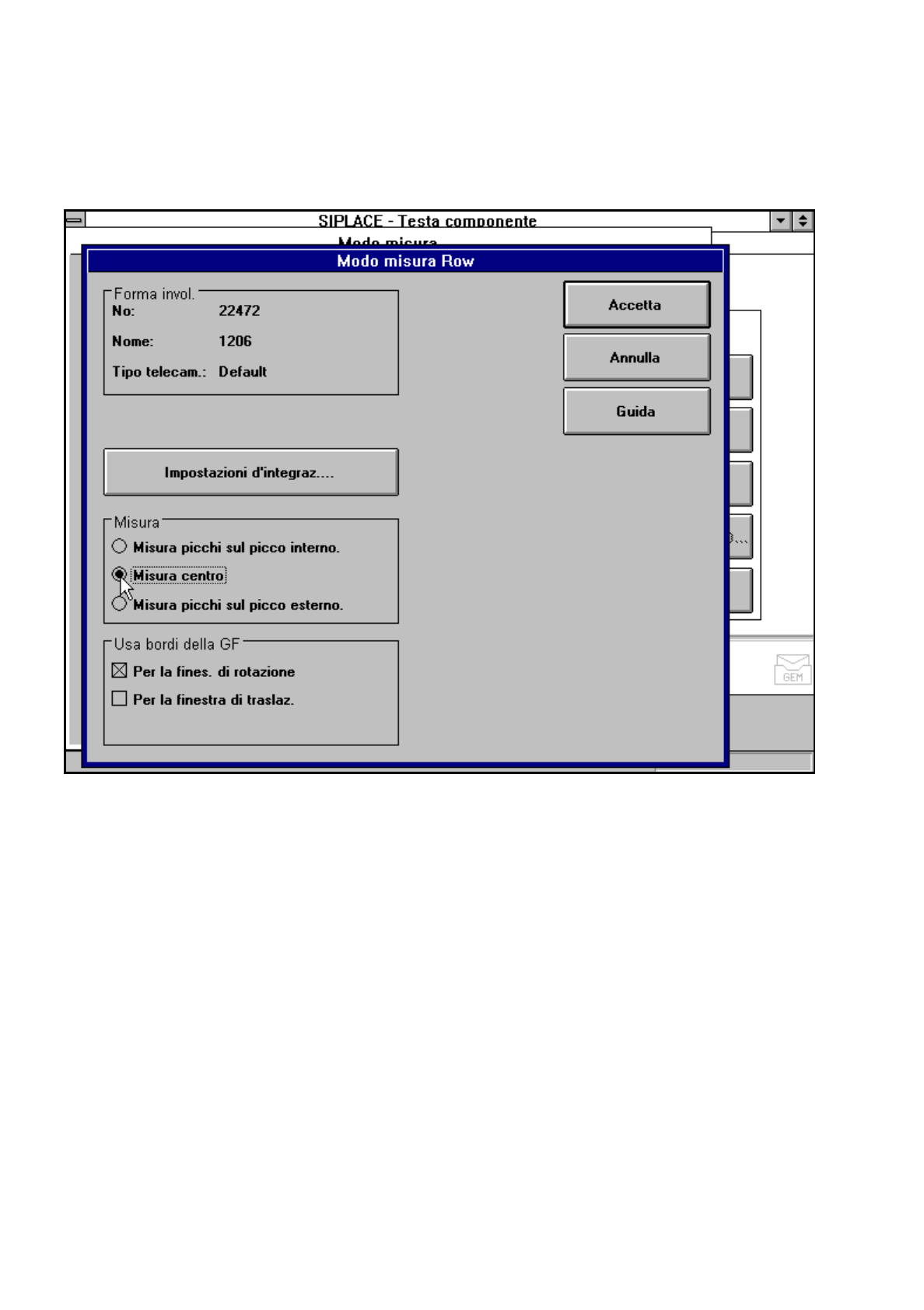

Fig. 5.6.28 Opzione „Modo misura“, menu „Modo misura Row“
Con questo menu avrete la possibilità
–
di stabilire il metodo di misura dei piedini.
–
di utilizzare gli angoli di forma involucro per le finestre di rotazione e/o le finestre di traslazione.
Misurazione
Se le punte interne dei piedini sono raffigurate meglio di quelle esterne, per esempio in caso di piedini lucidi e
leggermente piegati verso l'alto, potrete selezionare le seguenti opzioni:
–
misurazione delle punte con la punta interna del piedino, per esempio nel caso di zoccoli
–
centri dei piedini, misurazione del punto focale (misurazione center), per esempio per PLCC, SOJ
–
misurazione delle punte con le punte esterne del piedino, per esempio per i QFP, SOT, SO
Utilizzare gli angoli GF:
–
per la finestra di rotazione
Per il posizionamento ottimale della finestra di rotazione potranno essere utilizzati gli angoli di forma invo-
lucro. La premessa necessaria è tuttavia che l'angolo di forma involucro sia visibile e che non si trovi nes-
suna fila di piedini in quella posizione.
–
per finestre di traslazione
